Номер по Госреестру СИ: 94862-25
94862-25 Вольтметры аналоговые
(KLY)
Назначение средства измерений:
Вольтметры аналоговые KLY (далее - вольтметры) предназначены для измерений напряжения переменного или постоянного тока в электрических цепях.
Внешний вид.
Вольтметры аналоговые
Рисунок № 1
Внешний вид.
Вольтметры аналоговые
Рисунок № 2
Внешний вид.
Вольтметры аналоговые
Рисунок № 3
Внешний вид.
Вольтметры аналоговые
Рисунок № 4
Внешний вид.
Вольтметры аналоговые
Рисунок № 5
Внешний вид.
Вольтметры аналоговые
Рисунок № 6
Внешний вид.
Вольтметры аналоговые
Рисунок № 7
Внешний вид.
Вольтметры аналоговые
Рисунок № 8
Внешний вид.
Вольтметры аналоговые

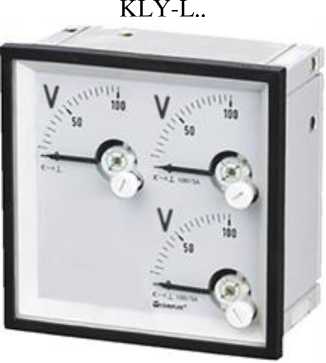

Рисунок № 9
Внешний вид.
Вольтметры аналоговые

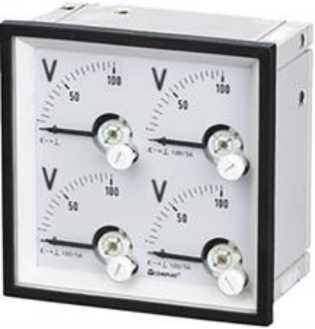

Рисунок № 10
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196656
ID в реестре СИ - 1424060
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вольтметр KLY-2T96V, KLY С72, KLY,
Производитель
Изготовитель - Shanghai Complee Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Вольтметры аналоговые (KLY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Complee Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94861-25 11.03.2030 |
Амперметры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94862-25 11.03.2030 |
Вольтметры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94863-25 11.03.2030 |
Частотомеры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95484-25 15.05.2030 |
Ваттметры и варметры, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Вольтметры аналоговые (KLY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Вольтметры аналоговые (KLY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус вольтметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа устройства» документа «Вольтметр аналоговый KLY. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Вольтметры аналоговые типа KLY.Станgарт предприятия».
ПравообладательShanghai Complee Instrument Co., Ltd., Китай
Адрес юридического лица: No.790 Pengfeng Road, Technology Zone, Songjiang, Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия вольтметров разделяется на электромагнитную систему, в которой измерительным механизмом выступает катушка с подвижным сердечником (применяются для измерений магнитоэлектрическую систему напряжений постоянного тока).
Принцип действия на взаимодействии магнитного сердечником из ферромагнитного материала.
Принцип действия вольтметров магнитоэлектрической
напряжений с подвижной
переменного электрического катушкой (применяются для
вольтметров
поля, создаваемого измеряемым
электромагнитной
системы
тока) и измерений
основан
током, с подвижным
системы аналогичен вольтметрам электромагнитной системы, с той разницей, что подвижной частью является катушка, по которой протекает измеряемый ток, а неподвижной частью является постоянный магнит. Вольтметры со встроенным выпрямителем могут применяться для измерений напряжений как постоянного, так и переменного тока.
Вольтметры относятся к аналоговым электроизмерительным приборам непосредственного или трансформаторного включения.
Конструктивно вольтметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений.
Шкала вольтметра может иметь градуировку как в измеряемых единицах -милливольтах, вольтах, киловольтах - так и в произвольных, если вольтметр предназначен для индикации неэлектрических величин, таких как (но не ограничиваясь) уровень в метрах, объём в кубических метрах, давление в мегапаскалях, угол или температура в градусах и т.п.
Вольтметры могут иметь одну, две, три или четыре независимые измерительные системы.
Вольтметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), типом подключения, углом отклонения указателя, (90° или 250°), наличием или отсутствием переключателя, а также количеством измерительных систем.
Структура условного обозначения модификаций вольтметров:
KLY-
X________________________________
Степень защиты IP (в соответствии с ГОСТ 142542015)1:
□ - базовое исполнение (IP54 для вольтметров «SC»,
IP52 для остальных вольтметров )
IPxx - другая степень защиты с лицевой части, «xx» -обозначение по ГОСТ 14254- 2015
Красная отметка на шкале1:
□ - красная отметка на шкале отсутствует Rxx - отметка на значении «xx» (величина на шкале)
Дополнительный красный указатель1:
RP - дополнительный красный указатель (если необходим)
□ - базовое исполнение
Вид исполнения1:
SC - морское исполнение (если необходимо) □- базовое исполнение
Вид шкалы:
G - круговая шкала с углом дуги 250°
□ - дуговая шкала с углом 90°
Характеристики вольтметра1:
-
- для вольтметров непосредственного включения: диапазон измерений
-
- для вольтметров подключением через трансформатор: диапазон измерений и коэффициент трансформации
-
- для вольтметров с неэлектрическими величинами на шкале: диапазон измерений и диапазон показаний в единицах физической величины
-
- для вольтметров нулевого напряжения: диапазон измерений и предел измерений Габаритные размеры2 3:
48V - 48x48 мм
72V - 72x72 мм
96V - 96x96 мм
96-0V - 96 x96мм вольтметр нулевого напряжения
96V-2 - 96 x96мм (одновременное измерение в двух независимых электрических цепях)
96V-3 - 96 x96мм (одновременное измерение в трёх независимых электрических цепях) 96V-4 - 96 x96мм (одновременное измерение в четырех независимых электрических цепях) 120V - 120x120 мм
144V - 144x144 мм
KLY-
X__________
Вид исполнения4:
SC - морское исполнение (если необходимо)
□ - базовое исполнение
Наличие дополнительной крышки4:
F - наличие крышки
□ - базовое исполнение
Переключатель4:
3D - переключатель на 3 положения
3D+OFF - переключатель на 4 положения
6D - переключатель на 6 положений 6D+OFF - переключатель на 7 положений________________________
Характеристики вольтметра4:
-
- для вольтметров непосредственного включения: диапазон измерений
-
- для вольтметров подключением через трансформатор: диапазон измерений и
коэффициент трансформации_________________________________________
Схема подключения4:
3P3W - трехфазная трехпроводная
3P3W - трехфазная четырехпроводная
Габаритные размеры5:
48V - 48x48 мм
72V - 72x72 мм
96V - 96x96 мм
120V - 120x120 мм
144V - 144x144 мм
а) вольтметры модификаций KLY-C..., KLY-L..., KLY-T... с дуговой шкалой с углом 90°
б) вольтметры модификаций KLY-C..., KLY-L..., KLY-T... с круговой шкалой с углом дуги 250°
в) вольтметры модификаций KLY-2C., KLY-2L..., KLY-2T.
г) вольтметры модификаций KLY-T...-0V
д) вольтметры модификаций с выпрямителем
ё) вольтметры модификаций KLY-. - 3.
е) вольтметры модификаций KLY-Z. - ..
ж) вольтметры модификации KLY-.- 4.
Рисунок 1 - Общий вид вольтметров

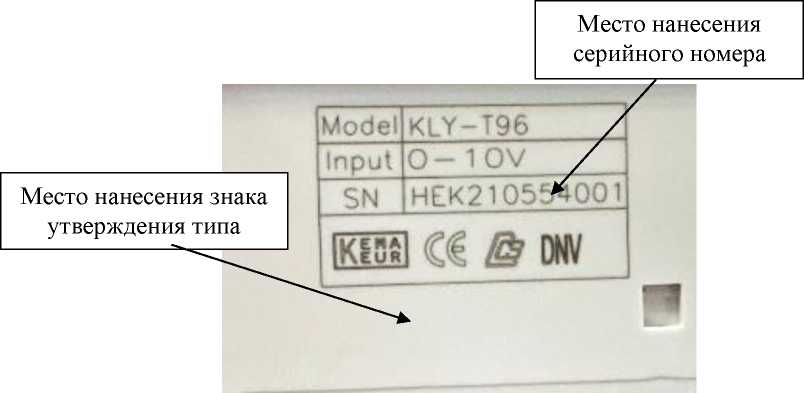

Рисунок 2 - Место нанесения знака утверждения типа и место нанесения серийного номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока1), В |
от 0 до 600 |
|
Диапазон измерений напряжения переменного тока для вольтметров непосредственного включения в диапазоне частот от 45 до 65 Гц1), В |
от 0 до 600 |
|
Диапазон измерений напряжения переменного тока для вольтметров трансформаторного включения1) 2), В |
от 0 до 600 000 |
|
Класс точности по ГОСТ 8711-93 |
1,5; 2,5 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока, Y, % |
±1,5; ±2,5 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения постоянного тока, Y, % |
±1,5; ±2,5 |
|
Пределы допускаемой вариации показаний, В:
|
±(0,015^инорм) ±(0,025^инорм) |
инорм - нормирующее значение, равное верхнему пределу диапазона измерений. | |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота^ширина^глубина), мм, не более: для модификаций KLY-_48_ |
48,0x48,0x62,6 |
|
для модификаций KLY-_72_ |
72,0x72,0x71,4 |
|
для модификаций KLY - _96_ |
96,0x96,0x71,4 |
|
для модификаций KLY-_120_ |
120,0x120,0x79,5 |
|
для модификаций KLY-144 |
144,0x144,0x79,5 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +50 |
|
- относительная влажность, % |
от 40 до 98 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
85 000 |
