Номер по Госреестру СИ: 94863-25
94863-25 Частотомеры аналоговые
(KLY)
Назначение средства измерений:
Частотомеры аналоговые KLY (далее - частотомеры) предназначены для измерений частоты в электрических цепях синусоидального переменного напряжения.
Внешний вид.
Частотомеры аналоговые
Рисунок № 1
Внешний вид.
Частотомеры аналоговые
Рисунок № 2
Внешний вид.
Частотомеры аналоговые
Рисунок № 3
Внешний вид.
Частотомеры аналоговые
Рисунок № 4
Внешний вид.
Частотомеры аналоговые
Рисунок № 5
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196657
ID в реестре СИ - 1424061
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Частотомер KLV 2FQ96, KLY-2F96-2,
Производитель
Изготовитель - Shanghai Complee Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Частотомеры аналоговые (KLY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Complee Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94861-25 11.03.2030 |
Амперметры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94862-25 11.03.2030 |
Вольтметры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94863-25 11.03.2030 |
Частотомеры аналоговые, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95484-25 15.05.2030 |
Ваттметры и варметры, KLY Shanghai Complee Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Кто поверяет Частотомеры аналоговые (KLY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Частотомеры аналоговые (KLY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус частотомера любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа устройства» документа «Частотомер аналоговый KLY. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.422-81 «Государственная система обеспечения единства измерений (ГСИ). Частотомеры. Методы и средства поверки»;
ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Частотомеры аналоговые KLY. Стандарт предприятия».
ПравообладательShanghai Complee Instrument Co., Ltd., Китай
Адрес юридического лица: 201614, No. 790, Pengfeng Road, Technology Zone, Songjiang, Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия частотомеров основан на измерении частоты синусоидальных колебаний напряжения в контролируемой цепи и её преобразования в электрический сигнал, отображаемый показывающим прибором. Электрический сигнал пропорционален частоте колебаний в секунду.
Конструктивно частотомеры выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Частотомер может состоять из одной или двух независимых измерительных систем -для измерения частоты соответственно в одной или двух независимых электрических цепях.
Частотомеры выпускаются в модификациях, отличающихся внешним видом, углом отклонения указателя, метрологическими и техническими характеристиками, количеством измерительных систем и видом шкал.
Структура условного обозначения модификаций частотомеров:
KLY - X
X
Степень защиты IP (в соответствии с ГОСТ 14254-2015)*:
□ - степень защиты с лицевой части: для частотомеров -SC: IP54;
для остальных частотомеров: IP52 IPxx - другая степень защиты с лицевой части, «xx» - обозначение по ГОСТ 14254- 2015
Красная отметка на шкале*:
□ - красная отметка на шкале отсутствует Rxx - отметка на значении «xx» (величина на шкале)
Красный указатель*:
RP - дополнительный красный указатель (если необходим)
□ - базовое исполнение
Вид исполнения*:
SC - морское исполнение (если необходимо) □- базовое исполнение
Номинальное рабочее напряжение сети частотомера*: 100V - 100 В
220V - 220 В
380V - 380 В
400V - 400 В
440V - 440 В
Характеристики частотомера*:
45^55 Н/ - частотомер с диапазоном измерений от 45 до 55 Гц 45_65Н/ - частотомер с диапазоном измерений от 45 до 65 Гц 47^63 Н/ - частотомер с диапазоном измерений от 47 до 63 Гц 55_65Н/ - частотомер с диапазоном измерений от 55 до 65 Гц 57^63 Н/ - частотомер с диапазоном измерений от 57 до 63 Гц 350^450Н/ - частотомер с диапазоном измерений от 350 до 450 Гц 450^550Н/ - частотомер с диапазоном измерений от 450 до 550 Гц 450^650Н/ - частотомер с диапазоном измерений от 450 до 650 Гц 550^650Н/ - частотомер с диапазоном измерений от 550 до 650 Гц
Вид шкалы:
G - круговая шкала с углом дуги 250°
□ - дуговая шкала с углом 90°
2 - две дуговые шкалы с углом 90° каждая (для прибора вида «2 F»)_______
Габаритные размеры частотомера:
48 - 48x48 мм
72 - 72x72 мм
96 - 96x96 мм
120 - 120x120 мм
144 - 144x144 мм
Обозначение вида прибора:
F - частотомер
2F - частотомер для двух независимых электрических цепей Обозначение производителя
* - Символ на маркировочной табличке отсутствует, указывается в
при заказе.
паспорте и используется
частотомера любым
Серийный номер наносится на маркировочную табличку технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид частотомеров представлен на рисунках 1-4. Место нанесения знака утверждения типа и место нанесения серийного номера представлены на рисунке 5. Способ
ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция частотомеров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на частотомеры не предусмотрено.

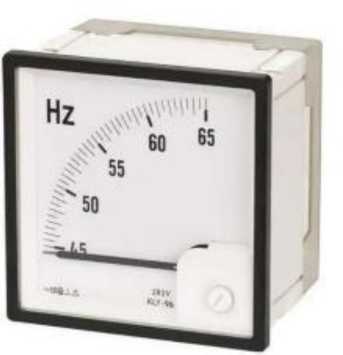

Рисунок 1 - Общий вид частотомеров с углом отклонения 90°

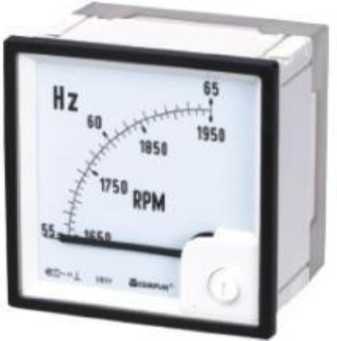

Рисунок 2 - Общий вид частотомеров с углом отклонения 90° и с дополнительной градуировкой шкалы

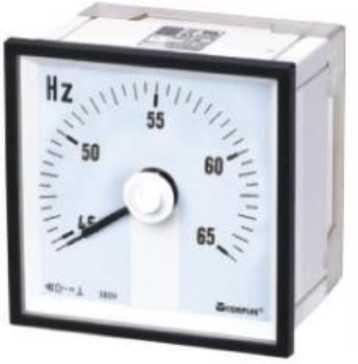

Рисунок 3 - Общий вид частотомеров с углом отклонения 250°

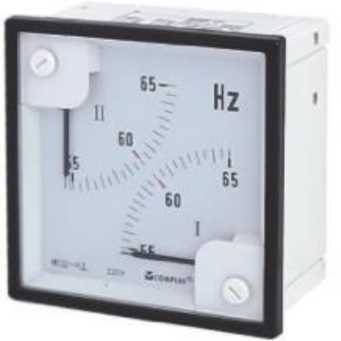

Рисунок 4 -
двумя независимыми электрическими цепями
Общий вид частотомеров с

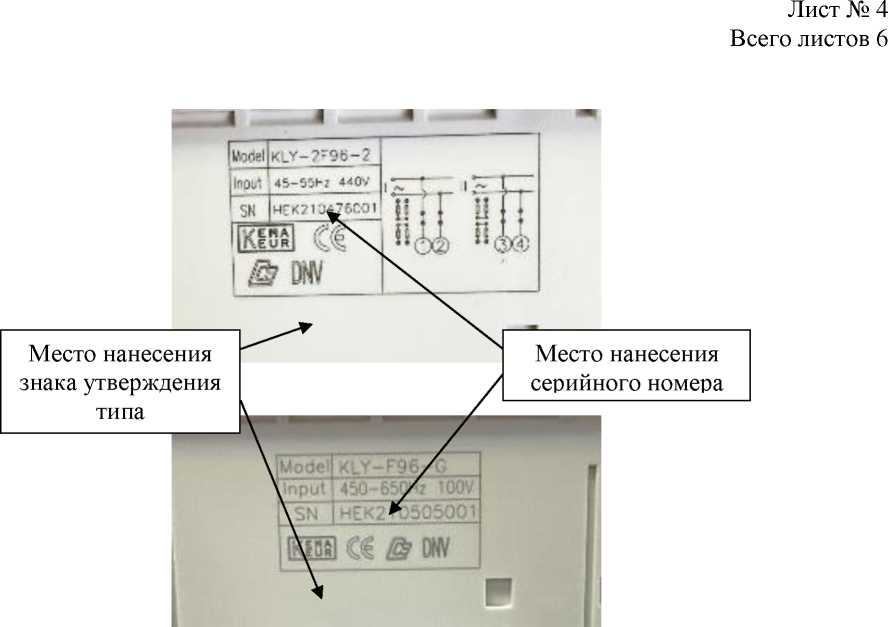

Рисунок 5 - Место нанесения знака утверждения типа и место нанесения серийного номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 7590-93 |
0,5; 11) |
|
Диапазоны измерений частоты переменного тока, Гц |
от 45 до 55; от 45 до 65; от 47 до 63; от 55 до 65; от 57 до 63; от 350 до 450; от 450 до 550; от 450 до 650; от 550 до 650 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений частоты переменного тока) погрешности измерений частоты переменного тока (у), % |
±0,5; ±11) |
|
Номинальное рабочее напряжение сети, В |
100; 110; 220;380; 400; 440 |
|
Пределы допускаемой вариации показаний, Гц:
|
±(0,005•Fнорм2)) ±(0,01•Fнорм2)) |
|
Время установления показаний, с, не более |
6 |
| |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
144,0x144,0x79,5 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации:
|
от -25 до +50 от 40 до 98 вертикальное, ±5° |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
85 000 |
