Номер по Госреестру СИ: 94867-25
94867-25 Датчики плотности жидкости
(тип 7835)
Назначение средства измерений:
Датчики плотности жидкости тип 7835 (далее - датчик плотности), предназначены для непрерывного измерения плотности нефти при транспортировке по трубопроводам.
Внешний вид.
Датчики плотности жидкости
Рисунок № 1
Внешний вид.
Датчики плотности жидкости
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196661
ID в реестре СИ - 1424065
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип 7835,
Производитель
Изготовитель - Фирма "Schlumberger Industries Ltd."
Страна - РОССИЯ
Населенный пункт - Англия
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики плотности жидкости (тип 7835)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Датчики плотности жидкости (тип 7835)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики плотности жидкости (тип 7835)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.1 документа «Датчики плотности жидкости 7835 и 7845/46/47. Техническое описание».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».
ПравообладательФирма «Schlumberger Industries Ltd.», Англия
Адрес: Farnborough, Hampshire, GU14 7PW, England
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия датчика плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через датчик плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.
Датчик плотности представляет собой цельнометаллическую конструкцию. Конструктивно датчик плотности состоит из металлического корпуса цилиндрической формы, внутри которого размещен цилиндрический резонатор, и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

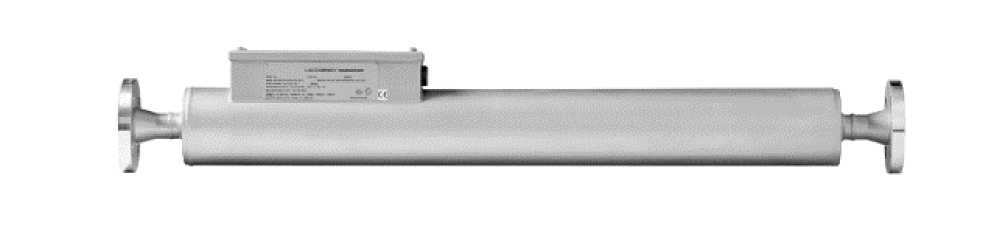

Общий вид датчика плотности приведен на рисунке 1.
Рисунок 1 - Общий вид датчика плотности

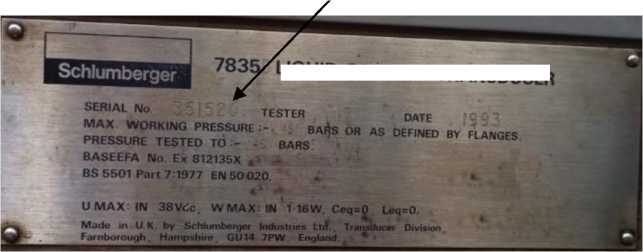

К датчикам плотности данного типа относятся датчики плотности жидкости тип 7835 с серийными номерами 351391, 351423, 351519, 351520, 351526, 351532. Формат серийного номера - цифровой. Серийный номер датчика плотности нанесен методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.
Место нанесения серийного номера
LIQUID DENSITY TRANSDUCER
Рисунок 2 - Место нанесения серийного номера
Пломбирование датчика плотности не предусмотрено. Нанесение знака поверки на датчик плотности не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 700 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,3 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2020 и ТР ЕАЭС 045/2017 |
|
Температура измеряемой среды, °С |
от +5 до +50 |
|
Давление, МПа |
от 0 до 4 |
|
Частота выходного сигнала, Гц |
от 200 до 1200 |
|
Напряжение электрического питания постоянного тока, В |
от 15,5 до 33 |
|
Номинальный диаметр условного прохода (DN), мм |
25 |
|
Габаритные размеры, мм, не более:
|
160 102 1207 |
|
Масса, кг, не более |
22 |
