Сведения о средстве измерений: 94868-25 Датчики плотности жидкости

Номер по Госреестру СИ: 94868-25
94868-25 Датчики плотности жидкости
(тип 7835)

Назначение средства измерений:
Датчики плотности жидкости тип 7835 (далее - датчик плотности), предназначены для непрерывного измерения плотности нефти при транспортировке по трубопроводам.

сертификация программного обеспечения
Внешний вид. Датчики плотности жидкости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики плотности жидкости
Рисунок № 1
Внешний вид. Датчики плотности жидкости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики плотности жидкости
Рисунок № 2

Общие сведения

Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196662
ID в реестре СИ - 1424066
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

тип 7835, Нет модификации,

Производитель

Изготовитель - Фирма "Mobrey Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики плотности жидкости (тип 7835)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Mobrey Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94868-25

Датчики плотности жидкости, тип 7835
Фирма "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики плотности жидкости (тип 7835)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)
РСТ
  • тип 7835
  • Нет модификации
  • 3 0 3 0 3 0 3

    Стоимость поверки Датчики плотности жидкости (тип 7835)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 1.2 документа «Руководство пользователя. 7835/7845/7846/7847 Датчик плотности жидкости. Стандартная и усовершенствованная электроника».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».

    Правообладатель

    Фирма «Mobrey Ltd.», Великобритания

    Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE, UK

    Изготовитель

    Фирма «Mobrey Ltd.», Великобритания
    Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE, UK

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

    Правообладатель

    Фирма «Mobrey Ltd.», Великобритания
    Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE, UK

    Принцип действия датчика плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через датчик плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.

    Датчик плотности представляет собой цельнометаллическую конструкцию. Конструктивно датчик плотности состоит из металлического корпуса цилиндрической формы, внутри которого размещен цилиндрический резонатор, и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

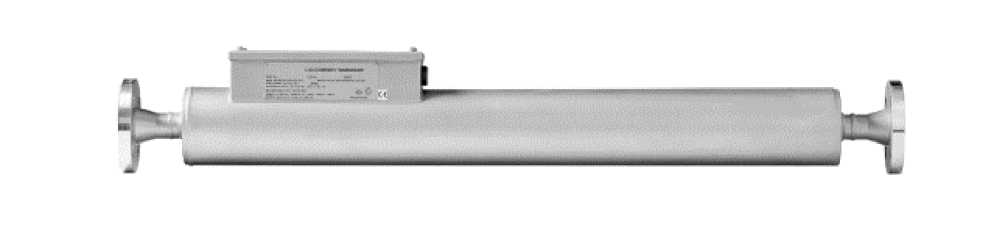

    Общий вид датчика плотности приведен на рисунке 1.

    Внешний вид. Датчики плотности жидкости (тип 7835), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчика плотности

    К датчикам плотности данного типа относятся датчики плотности жидкости тип 7835 с серийными номерами 356963, 8000699. Формат серийного номера - цифровой. Серийный номер датчика плотности наносится методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.

    Место нанесения серийного номера

    Внешний вид. Датчики плотности жидкости (тип 7835), http://oei-analitika.ru

    Рисунок 2 - Место нанесения серийного номера

    Пломбирование датчика плотности не предусмотрено. Нанесение знака поверки на датчик плотности не предусмотрено.


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Датчик плотности жидкости

    7835

    1 шт.

    Руководство пользователя

    1 экз.

    Формуляр

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений плотности, кг/м3

    от 700 до 950

    Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3

    ±0,3

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2020 и ТР ЕАЭС 045/2017

    Температура измеряемой среды, °С

    от +5 до +50

    Давление, МПа

    от 0 до 4

    Частота выходного сигнала, Гц

    от 200 до 1200

    Напряжение электрического питания постоянного тока, В

    от 15,5 до 33

    Номинальный диаметр условного прохода (DN), мм

    25

    Габаритные размеры, мм, не более:

    • - высота

    • - ширина

    • - длина

    160

    102 1207

    Масса, кг, не более

    22
