Сведения о средстве измерений: 94878-25 Устройства универсальные авиационные фоторегистрирующие

Номер по Госреестру СИ: 94878-25
94878-25 Устройства универсальные авиационные фоторегистрирующие
(АЦИЕ.794725.003)

Назначение средства измерений:
Устройства универсальные авиационные фоторегистрирующие АЦИЕ.794725.003 (далее - универсальные АФУ) предназначены для фоторегистрации на электронный носитель через остекление воздушного судна наземных, надводных объектов с определением и регистрацией их географических координат в системе координат ПЗ-90.11, реальной даты и времени во всемирном координированном времени UTC(SU).

сертификация программного обеспечения
Внешний вид. Устройства универсальные авиационные фоторегистрирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства универсальные авиационные фоторегистрирующие
Рисунок № 1
Внешний вид. Устройства универсальные авиационные фоторегистрирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства универсальные авиационные фоторегистрирующие
Рисунок № 2
Внешний вид. Устройства универсальные авиационные фоторегистрирующие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройства универсальные авиационные фоторегистрирующие
Рисунок № 3
Внешний вид. Устройства универсальные авиационные фоторегистрирующие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Устройства универсальные авиационные фоторегистрирующие
Рисунок № 4

Общие сведения

Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196672
ID в реестре СИ - 1424076
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
54005-13
30.03.2028
 Антенны измерительные комбинированные, П6-11М
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
94878-25
11.03.2030
 Устройства универсальные авиационные фоторегистрирующие, АЦИЕ.794725.003
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
95416-25
12.05.2030
 Анализаторы спектра, БАРС-МСА-26С
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - RT_13 Анализ рынка поверки Центрального федерального округа

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)		 РСТ
  • Нет модификации
    		•  15 15 15 0 0 15 15 0

    Стоимость поверки Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В универсальных АФУ используется программное обеспечение (далее - ПО) СПО СВИ, предназначенное для отображения, систематизации, индексации и обработки фотоизображений, полученных с фоторегистрирующей камеры (далее - ФРК), обеспечения проведения диагностики оборудования на рабочем месте обработки информации (далее -РМОИ). ПО СПО СВИ устанавливается на автоматизированном РМОИ и работает в операционной системе Astra Linux Special Edition. ПО СПО ФРК предназначено для обеспечения функционирования ФРК, организации управления ФРК и модуля питания и ориентации (далее - МПО), отображения поля зрения и интерфейса устройства на экране, вычисления географических координат зарегистрированных на снимке объектов. ПО СПО МПО предназначено для обеспечения функционирования МПО, вычисления параметров полета воздушного судна и его ориентации.

    Уровень защиты ПО СПО СВИ «средний», ПО СПО ФРК и ПО СПО МПО «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    СПО СВИ

    СПО МПО

    СПО ФРК

    Номер версии (идентификационный номер)

    ПО

    АЦИЕ.00804-01

    АЦИЕ.01190-01

    АЦИЕ.01191-01


    Знак утверждения типа

    Знак утверждения типа

    наносится на нижнюю панель корпуса фоторегистрирующей камеры в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главах «Подготовка Универсального АФУ к работе», «Использование Универсального АФУ по назначению» документа «Универсальные авиационные фоторегистрирующие устройства АЦИЕ.794725.003. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

    Универсальное авиационное фоторегистрирующее устройство. Технические условия АЦИЕ.794725.003ТУ.

    Правообладатель

    Федеральное государственное казенное учреждение «Управление авиации» (ФГКУ «УА»)

    ИНН 7702742214

    Юридический адрес: 117105, г. Москва, пр-д Нагорный, д. 10

    Изготовитель

    Общество с ограниченной ответственностью «Специальный Технологический Центр» (ООО «СТЦ»)
    ИНН 7802170553
    Юридический адрес: 195220, Санкт-Петербург, ул. Гжатская, д. 21, лит. Б, оф. 53 Адрес места осуществления деятельности: 195273, г. Санкт-Петербург, пр-кт Пискаревский, д. 150, к. 5, стр. 1

    Испытательный центр

    Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
    «Всероссийский радиотехнических
    г. Солнечногорск,
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

    Правообладатель

    Федеральное государственное казенное учреждение «Управление авиации» (ФГКУ «УА»)
    ИНН 7702742214
    Юридический адрес: 117105, г. Москва, пр-д Нагорный, д. 10

    Принцип действия универсальных АФУ основан на получении и обработке данных от приемника спутниковой навигационной системы и от блока инерциальной навигационной системы. Осуществляется цифровая подпись фотографических кадров. Контроль подлинности осуществляется с помощью специального программного обеспечения «СПО СВИ».

    Конструктивно универсальные АФУ состоят из трех основных элементов: фоторегистрирующей камеры (далее - ФРК), модуля питания и ориентации (далее - МПО), рабочего места обработки информации (далее РМОИ).

    ФРК служит для создания цифрового фотографического кадра объекта фоторегистрации, определения и записи на электронный носитель данных фоторегистрации. МПО служит для определения параметров полета ВС и обеспечения функционирования ФРК. РМОИ служит для получения, хранения, отображения и обработки результатов фоторегистрации.

    ФРК включает следующие основные элементы:

    • -   корпус;

    • -   объектив;

    • -   козырёк;

    • -   прицел коллиматорный;

    • -   ремень кистевой;

    • -   ремень шейный;

    • -   USB-флеш накопитель;

    • -   ремень страхующий;

    • -  поляризационный фильтр 67 мм;

    • -  ультрафиолетовый фильтр 67 мм;

    • -   кейс.

    На корпусе ФРК расположены:

    • -   кнопка спуска затвора;

    • -   колесо прокрутки;

    • -  светодиодные индикаторы состояния АКБ;

    • -   кнопка проверки состояния АКБ;

    • -  колодка контактов для соединения ФРК с МПО;

    • -  кнопка включения ФРК;

    • -   экран ФРК;

    • -   разъём для подключения резервного кабеля;

    • -   отсек АКБ;

    • -   отсек с портами USB и Ethernet.

    МПО включает следующие основные элементы:

    • -  корпус МПО;

    • -  модуль питания МПО;

    • -  антенны-приемники СНС;

    • -   зарядное устройство.

    На корпусе МПО расположены:

    • -  колодка контактов для подключения ФРК;

    • -  розетка для подключения антенн-приемников СНС;

    • -   розетка питания от бортовой сети ВС 27 В;

    • -   розетка для подключения резервного кабеля питания ФРК, передачи данных спутниковых навигационных систем, а также состояния МПО на ФРК;

    • -  кнопка включения питания МПО;

    • -   блок предохранителей.

    РМОИ включает следующие основные элементы:

    • -   ноутбук;

    • -   портативный переносной принтер;

    • -  внешний DVD-привод;

    • -   внешний накопитель;

    • -  манипулятор мышь.

    Пломбирование универсальных АФУ осуществляется специализированной наклейкой, наносимой на нижнюю часть корпуса ФРК под козырьком.

    Заводской номер универсальных АФУ размещается в числовом формате в виде табличек на нижней стороне корпуса ФРК и правой стороне МПО.

    Условия эксплуатации универсальных АФУ не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус универсальных АФУ.

    Общий вид ФРК приведен на рисунке 1. Общий вид МПО приведен на рисунке 2. Общий вид РМОИ приведен на рисунке 3. Вид фоторегистрирующей камеры с модулем питания и ориентации с указанием места нанесения знака утверждения типа и мест размещения заводских номеров приведен на рисунке 4.

    Внешний вид. Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003), http://oei-analitika.ru

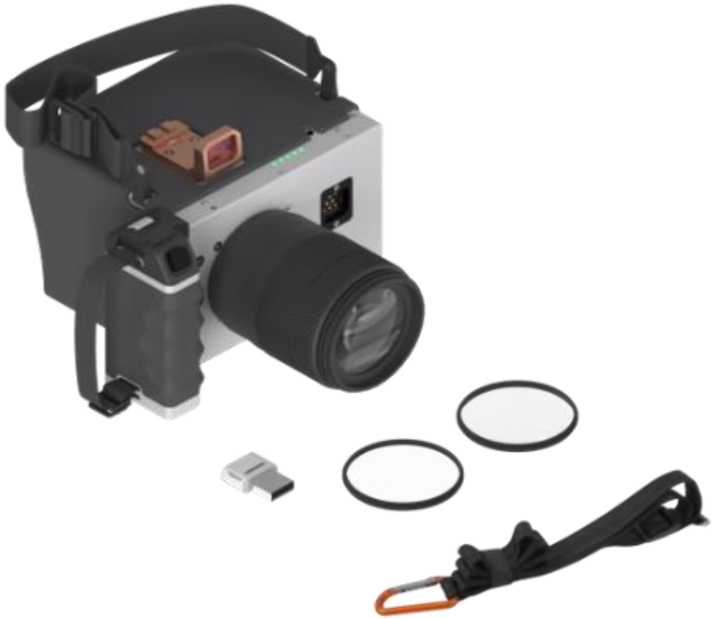

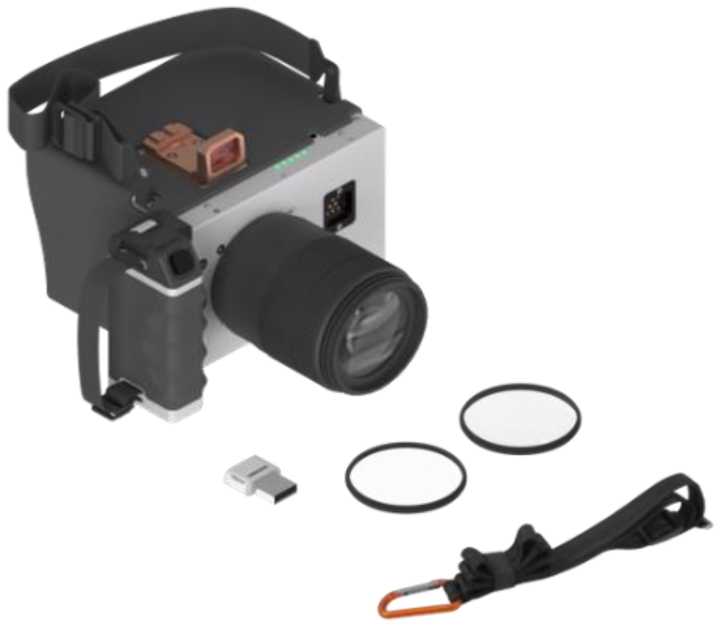

    Рисунок 1 - Общий вид фоторегистрирующей камеры

    Внешний вид. Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003), http://oei-analitika.ru

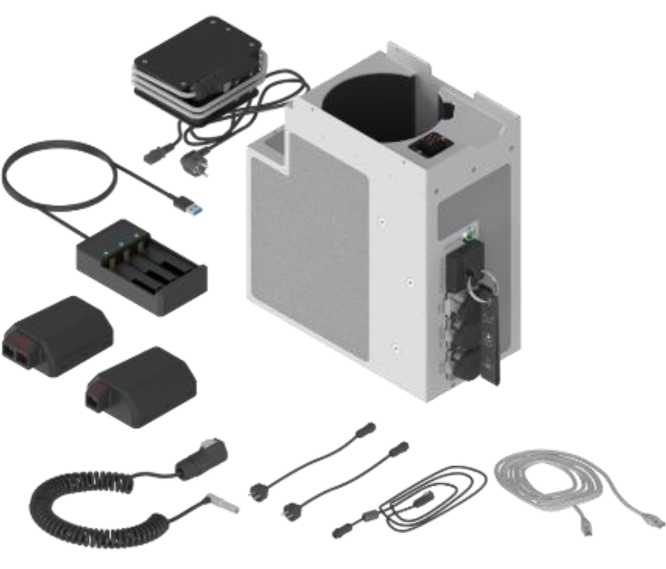

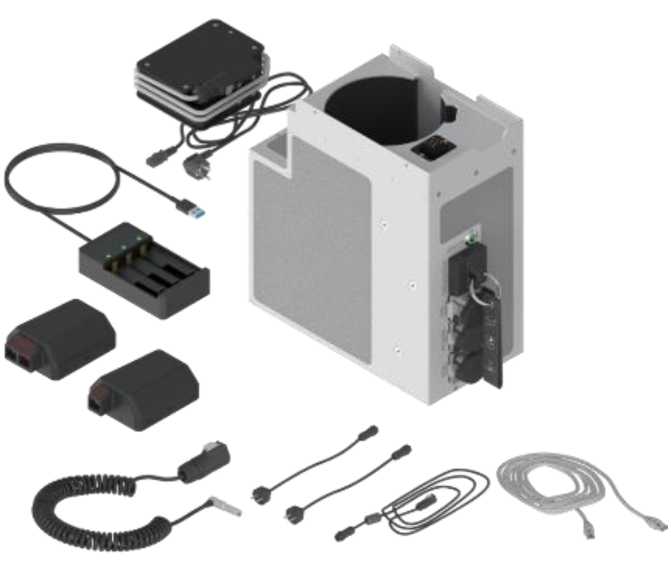

    Рисунок 2 - Общий вид модуля питания и ориентации

    Внешний вид. Устройства универсальные авиационные фоторегистрирующие (АЦИЕ.794725.003), http://oei-analitika.ru

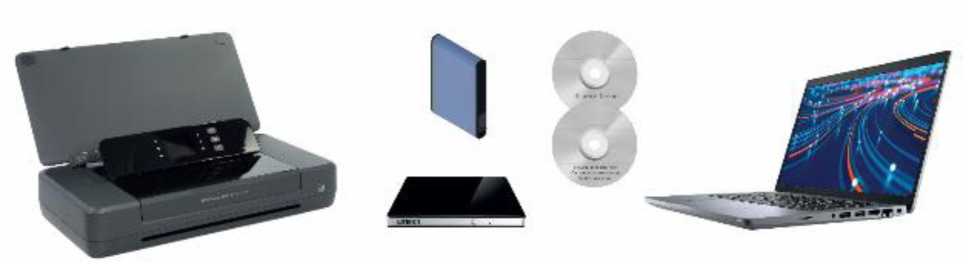

    Рисунок 3 - Общий вид РМОИ приведен на рисунке
