Сведения о средстве измерений: 54005-13 Антенны измерительные комбинированные

Номер по Госреестру СИ: 54005-13
54005-13 Антенны измерительные комбинированные
(П6-11М)

Назначение средства измерений:
Антенны измерительные комбинированные П6-11М (далее - антенны П6-11М) предназначены для преобразования напряженности электрического поля в напряжение переменного тока.

сертификация программного обеспечения
Внешний вид. Антенны измерительные комбинированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны измерительные комбинированные
Рисунок № 1
Внешний вид. Антенны измерительные комбинированные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Антенны измерительные комбинированные
Рисунок № 2
Внешний вид. Антенны измерительные комбинированные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Антенны измерительные комбинированные
Рисунок № 3

Общие сведения

Дата публикации - 20.02.2023
Срок свидетельства - 30.03.2028
Номер записи - 144008
ID в реестре СИ - 366408
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

П6-11М, Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 19
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Антенны измерительные комбинированные (П6-11М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
54005-13
30.03.2028
Антенны измерительные комбинированные, П6-11М
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94878-25
11.03.2030
Устройства универсальные авиационные фоторегистрирующие, АЦИЕ.794725.003
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
95416-25
12.05.2030
Анализаторы спектра, БАРС-МСА-26С
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Кто поверяет Антенны измерительные комбинированные (П6-11М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 20 4 8 12 0 19 8 11
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • П6-11М
  • 3 0 3 0 3 0 3
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (РОСС RU.0001.310392)
    РСТ
  • 4 0 0 0 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • П6-11М
  • 1 0 1 0 1 0 1

    Стоимость поверки Антенны измерительные комбинированные (П6-11М)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    14000 14000

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист документа «Антенна измерительная комбинированная П6-11М Руководство по эксплуатации УИЕС.464651.501 РЭ» типографским способом и на корпус антенны П6-11М - по технологии предприятия изготовителя.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Антенна измерительная комбинированная П6-11М. Руководство по эксплуатации.

    УИЕС.464651.501 РЭ». Раздел 7.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам измерительным комбинированным П6-11М

    ГОСТ 8.560-94. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

    ГОСТ Р 51319-99 Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

    ГОСТ Р 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

    Антенна измерительная комбинированная П6-11М. Технические условия. УИЕС.464651.501 ТУ.

    Поверка

    Поверка

    осуществляется по документу УИЕС.464651.501 МП "Инструкция. Антенны измерительные комбинированные П6-11М. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в мае 2013 года.

    Основные средства поверки:

    • - рабочий эталон для поверки измерительных антенн РЭИА-1, диапазон частот от 30 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ, пределы допускаемой погрешности измерения коэффициента калибровки ± 1,0 дБ;

    • - рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности определения коэффициента калибровки, поверяемых антенн ± 1,0 дБ;

    • - приемник измерительный ESPI3, регистрационный номер 26743-09, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ;

    • - анализатор электрических цепей векторный ZVL3, регистрационный номер 37173-08, пределы допускаемой погрешности измерений КСВН ± 5,0 %.


    Изготовитель

    Общество с ограниченной ответственностью «Специальный Технологический Центр» (ООО «СТЦ»).
    Адрес: 195220, г. Санкт-Петербург, ул. Гжатская 21/б, офис 53.
    Телефон: (812) 535-58-16, факс: (812) 535-58-16, email: stcspb1@mail.ru.

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
    Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
    Телефон: (495) 744-81-12, факс: (495) 744-81-12, e-mail: office@vniiftri.ru.

    Принцип действия антенн П6-11 М состоит в преобразовании напряженности переменного электрического поля в переменное напряжение на выходе антенны.

    Антенна П6-11 М представляет собой комбинированную антенну, которая состоит из логопериодической антенны и симметричного широкополосного вибратора.

    Логопериодическая антенна состоит из двух каскадно включенных в собирательную линию вибраторных логопериодических модулей.

    Для крепления антенн П6-11 М может быть использовано крепежное устройство, состоящее из консоли верхней, штанги диэлектрической, консоли с шарниром и опоры.

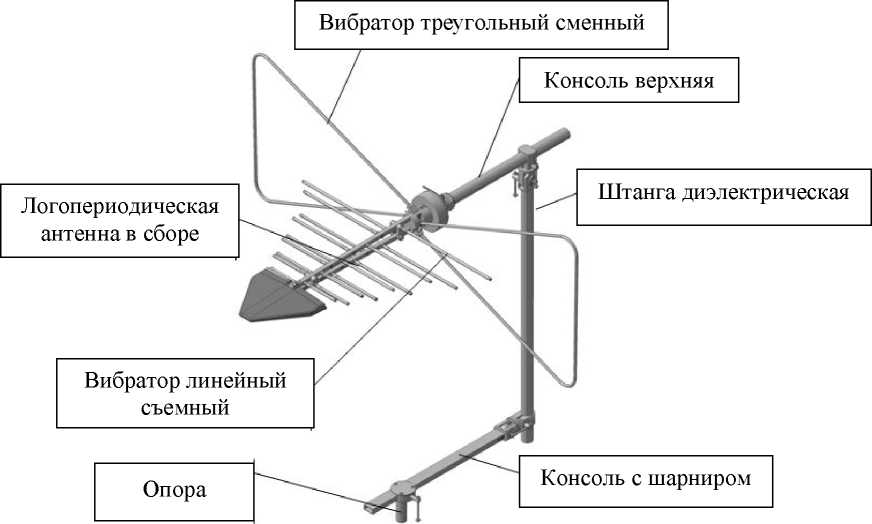

    Внешний вид антенны П6-11 М представлен на рисунке 1.

    В комплекте с измерительным приемником, селективным микровольтметром, анализатором спектра антенны П6-11 М могут быть использованы для измерений напряженности электрического поля в диапазоне частот от 20 до 3000 МГц. Основная область применения антенн П6-11 М измерение индустриальных радиопомех в соответствии с ГОСТ Р 51319 - 99 и контроль электромагнитной обстановки.

    Внешний вид. Антенны измерительные комбинированные (П6-11М), http://oei-analitika.ru
    Внешний вид. Антенны измерительные комбинированные (П6-11М), http://oei-analitika.ru

    Рисунок 1 - Внешний вид антенн П6-11 М

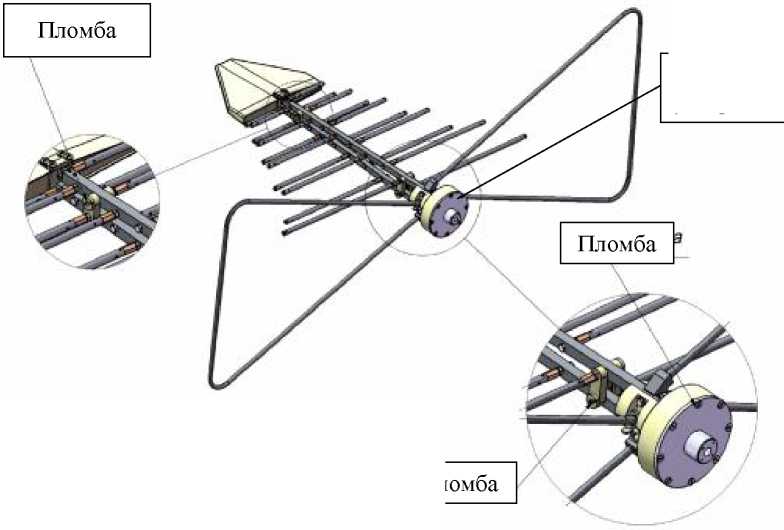

    От несанкционированного доступа антенны П6-11М защищены пломбированием. Места пломбировки представлены на рисунке 2.
