Номер по Госреестру СИ: 94899-25
94899-25 Счетчики холодной воды турбинные
(PRIMA)
Назначение средства измерений:
Счетчики холодной воды турбинные PRIMA (далее, счетчики) предназначены для измерений объема воды в системах холодного водоснабжения.
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 1
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 2
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 3
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 4
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 5
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 6
Внешний вид.
Счетчики холодной воды турбинные
Рисунок № 7
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196693
ID в реестре СИ - 1424141
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WP-SDC DN80-(i), WP-SDC DN80, WP-SDC DN65-(i), WP-SDC DN65, WP-SDC DN50-(i), WP-SDC DN50, WP-SDC DN100-(i), PRIMA WP-SDC-80,
Производитель
Изготовитель - Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики холодной воды турбинные (PRIMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94899-25 14.03.2030 |
Счетчики холодной воды турбинные, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
|
94900-25 14.03.2030 |
Счетчики холодной воды крыльчатые, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
|
95103-25 08.04.2030 |
Счетчики холодной воды комбинированные, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Счетчики холодной воды турбинные (PRIMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ДЮКС" (RA.RU.311687) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 70 | 70 | 70 | 0 | 0 | 70 | 70 | 0 |
Стоимость поверки Счетчики холодной воды турбинные (PRIMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа «ПС 26.51.63-002-23155876-2023 Счётчики холодной воды турбинные PRIMA. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ТУ 26.51.63-002-23155876-2023 «Счетчики холодной воды турбинные PRIMA. Технические условия».
ПравообладательОбщество с Ограниченной Ответственностью «ТОРГОВАЯ КОМПАНИЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС»)
ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. З, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Изготовитель
КОМПАНИЯд. 17, лит. З,
Общество с Ограниченной Ответственностью «ТОРГОВАЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС») ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Производственная площадка
Ningbo Water Meter (Group) Co, Ltd, Китай
Адрес: 355, Hongxing road, Jiangbei District, Ningbo 315032 China Телефон: +86 574 87659771
E-mail: liuj@chinawatermeter.com, sales@nwmwatermeters.com
Web-сайт: www.nwmwatermeters.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Общество с Ограниченной Ответственностью «ТОРГОВАЯ КОМПАНИЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС»)ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. З, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Принцип работы счётчиков основан на измерении числа оборотов турбины, вращающейся пропорционально скорости потока. Поток воды попадает в измерительную камеру и приводит во вращение турбину. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик. Вращение турбины при помощи магнитной связи передается на счетный механизм и преобразуется в значение измеренного объема воды, прошедшего через счетчик. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики состоят из корпуса, измерительной камеры, турбинки и счетного механизма. Конструктивно счетчики защищены от воздействия внешнего магнитного поля. Счетные механизмы счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор».
Заводской номер в виде арабских цифр, наносится на циферблат счетного механизма методом печати или на лицевую панель счетного механизма методом лазерной гравировки. Пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики холодной воды турбинные PRIMA изготавливаются в следующих модификациях:
PRIMA X Х
(i) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт» (M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»
(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»
(LoRa) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN
(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT________________________________________________________
WP-SDC-Y - исполнение счетчиков метрологического класса «B»;
WP-SDC PLUS-Y- исполнение счетчиков с улучшенными метрологическими характеристиками класса «В» и класса «С»;
Где Y - диаметр условного прохода

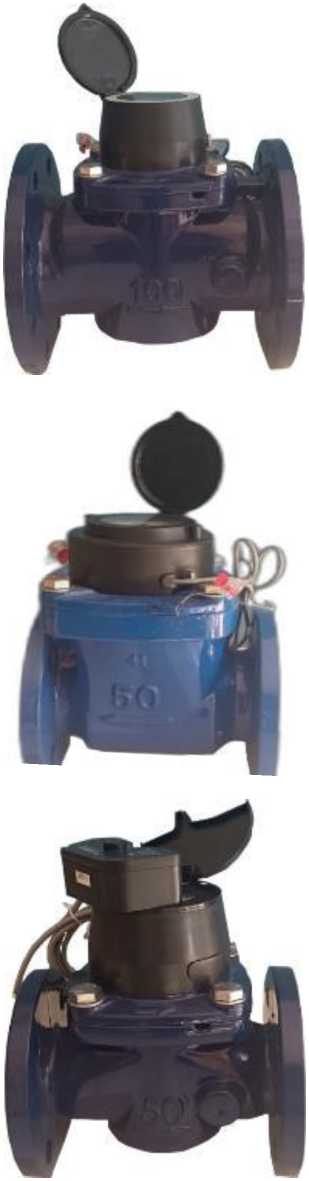

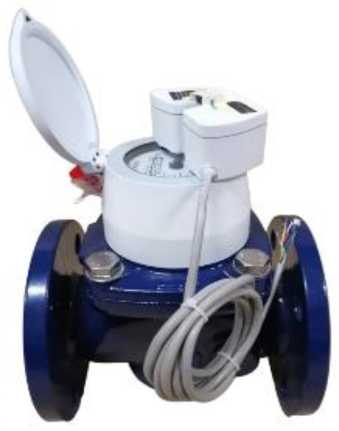

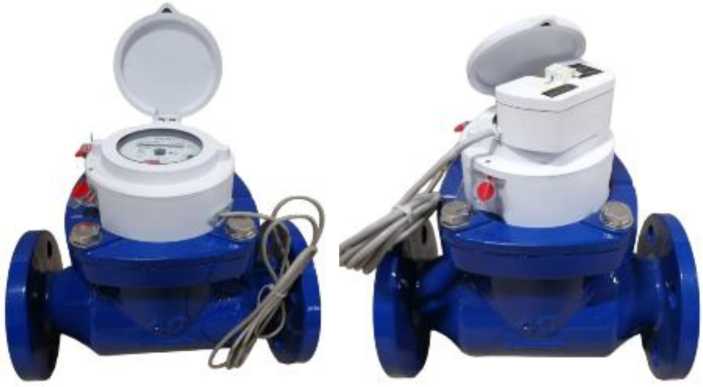

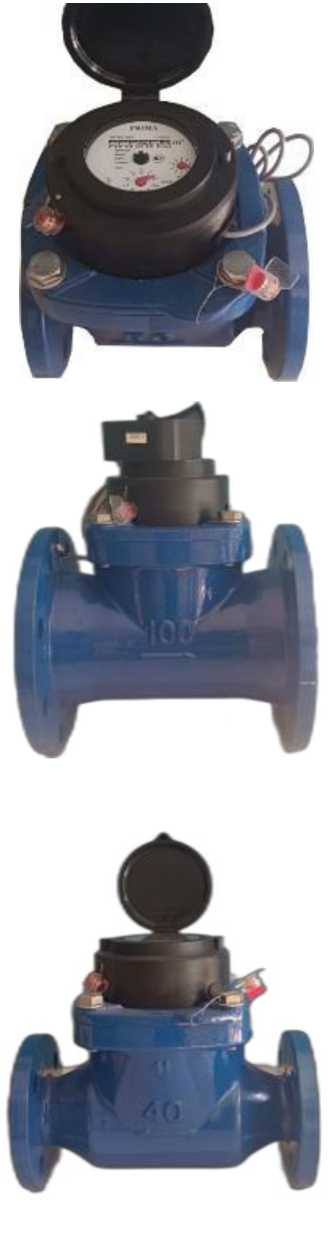

Общий вид счетчиков на рисунке 1.
Рисунок 1 - общий вид счетчиков
знака утверждения типа
заводского номера _______________________/
Место нанесения
Место нанесения
Место пломбировки
Рисунок 3 - схема пломбировки
Таблица 1 -
счетчиков в исполнении WP-SDC
|
Наименование параметра |
Значение параметра | ||||||||
|
Диаметр условного прохода, Ду |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
Объемные расходы, м3/ч -наименьший, Qmin |
0,50 |
0,50 |
0,79 |
0,79 |
1,25 |
2,00 |
3,13 |
5,00 | |
|
-переходный, Qt |
0,80 |
0,80 |
1,26 |
1,26 |
2,00 |
3,20 |
5,00 |
8,00 | |
|
-номинальный, Qn |
25,00 |
40,00 |
63,00 |
63,00 |
100,00 |
160,00 |
250,00 |
400,00 | |
|
-наибольший, Qmax |
31,00 |
50,00 |
78,00 |
78,00 |
125,00 |
200,00 |
312,00 |
500,00 | |
|
Порог чувствительности, м3/ч, не более |
0,25 |
0,25 |
0,40 |
0,40 |
0,63 |
1,00 |
1,57 |
2,50 | |
|
Пределы допускаемой | |||||||||
|
относительной погрешности измерений объема, %: | |||||||||
|
-в диапазоне: от Qmin до Qt |
±5 | ||||||||
|
-в диапазоне: от Qt до Qmax |
±2 | ||||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 - |
«В» - |
монтаж горизонтально, наклонно, | |||||||
|
вертикально | |||||||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении WP-SDC PLUS
|
Наименование параметра |
Значение параметра | |||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
|
Метрологический класс по ГОС |
Г Р 50193.1-92 - «В» | |||||
|
Объемные расходы, м3/ч -наименьший, Qmin |
0,40 |
0,40 |
0,63 |
1,00 |
1,57 |
2,50 |
|
-переходный, Qt |
0,63 |
0,63 |
1,00 |
1,60 |
2,50 |
4,00 |
|
-номинальный, Qn |
63,00 |
63,00 |
100,00 |
160,00 |
250,00 |
400,00 |
|
-наибольший, Qmax |
78,00 |
78,00 |
125,00 |
200,00 |
312,00 |
500,00 |
|
Порог чувствительности, м3/ч, не более |
0,20 |
0,20 |
0,32 |
0,50 |
0,79 |
1,25 |
|
Метрологический класс по ГОС^ |
ГР 50193 |
1-92 - «С» | ||||
|
Объемные расходы, м3/ч -наименьший, Qmin |
0,32 |
0,32 |
0,50 |
0,80 |
1,25 |
2,00 |
|
0,251) |
0,251) |
0,401) |
0,641) |
1,001) |
1,601) | |
|
-переходный, Qt |
0,51 |
0,51 |
0,80 |
1,28 |
2,00 |
3,20 |
|
0,401) |
0,401) |
0,641) |
1,031) |
1,601) |
2,601) | |
|
-номинальный, Qn |
63,00 |
63,00 |
100,00 |
160,00 |
250,00 |
400,00 |
|
-наибольший, Qmax |
78,00 |
78,00 |
125,00 |
200,00 |
312,00 |
500,00 |
|
Порог чувствительности, м3/ч, не более |
0,16 |
0,16 |
0,25 |
0,40 |
0,63 |
1,00 |
|
Пределы допускаемой | ||||||
|
относительной погрешности измерений объема, % -в диапазоне: от Qmin до Qt |
±5 | |||||
|
-в диапазоне: от Qt до Qmax |
±2 | |||||
|
1) Поставка по специальному заказу | ||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
- «В» - монтаж горизонтально, наклонно, | |||||
|
вертикально; | ||||||
|
Метрологический класс по |
ГОСТ Р 50193.1-92 - «C» - монтаж в горизонтальный | |||||
|
трубопровод | ||||||
Таблица 3 - Технические характеристики счетчиков в исполнении WP-SDC
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, Ду |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Диапазон температур измеряемой | ||||||||
|
среды, °С |
от +5 до 40 | |||||||
|
Максимальное рабочее давление, МПа |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,016 | |||||||
|
Условия эксплуатации: | ||||||||
|
-Температура окружающей среды, °С |
от +5 до | |||||||
|
-Относительная влажность, %, не более |
+50 | |||||||
|
-Атмосферное давление, кПа |
98 | |||||||
|
от 84 до 107 | ||||||||
|
Ёмкость счетного механизма, м3 |
999999,999 |
9999999,99 | ||||||
|
Минимальная цена деления счетного |
0,0005 |
0,005 | ||||||
|
3 механизма, м3 | ||||||||
|
Цена импульса, м3/импульс |
От 0,1 до 1,0 |
От 1,0 до 10,0 | ||||||
|
Габаритные размеры, мм, не более: | ||||||||
|
- монтажная длина |
350,0 | |||||||
|
- высота |
460,0 | |||||||
|
- ширина |
340,0 | |||||||
|
Масса, кг, не более |
60,0 | |||||||
Таблица 4 - Технические
счетчиков в исполнении WP-SDC PLUS
|
Наименование параметра |
Значение параметра | |||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||
|
Потеря давления при Qmax, МПа, не более |
0,063 | |||||
|
Диапазон температур измеряемой | ||||||
|
среды, °С |
от +5 до +40 | |||||
|
Условия эксплуатации: | ||||||
|
-Температура окружающей среды, °С |
от +5 до +50 | |||||
|
-Относительная влажность, %, не более |
98 | |||||
|
-Атмосферное давление, кПа |
от 84 до 107 | |||||
|
Ёмкость счетного механизма, м3 |
999999,999 |
9999999,99 | ||||
|
Минимальная цена деления счетного |
0,0005 |
0,005 | ||||
|
3 механизма, м3 | ||||||
|
Цена импульса, м3/импульс |
От 0,1 до 1,0 |
От 1,0 до 10,0 | ||||
|
Габаритные размеры, мм, не более: | ||||||
|
- монтажная длина |
300,0 | |||||
|
- высота |
410,0 | |||||
|
- ширина |
290,0 | |||||
|
Масса, кг, не более |
48,0 | |||||
Таблица 5 - показатели надёжности
|
Наименование параметра |
Значение параметра |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
110000 |
