Номер по Госреестру СИ: 94900-25
94900-25 Счетчики холодной воды крыльчатые
(PRIMA)
Назначение средства измерений:
Счетчики холодной воды крыльчатые PRIMA (далее, счетчики) предназначены для измерения объема воды в системах холодного водоснабжения.

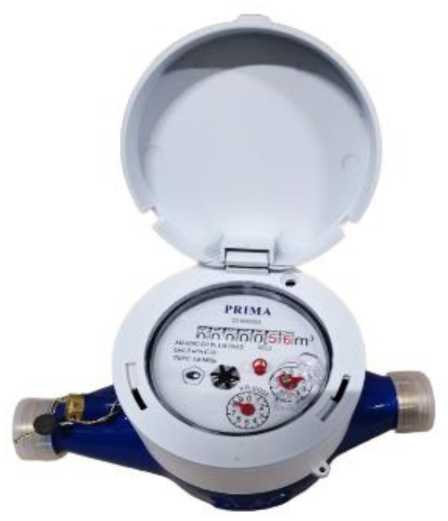

Внешний вид.
Счетчики холодной воды крыльчатые
Рисунок № 1

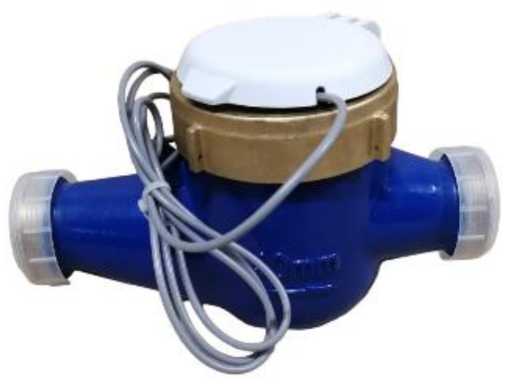

Внешний вид.
Счетчики холодной воды крыльчатые
Рисунок № 2
Внешний вид.
Счетчики холодной воды крыльчатые

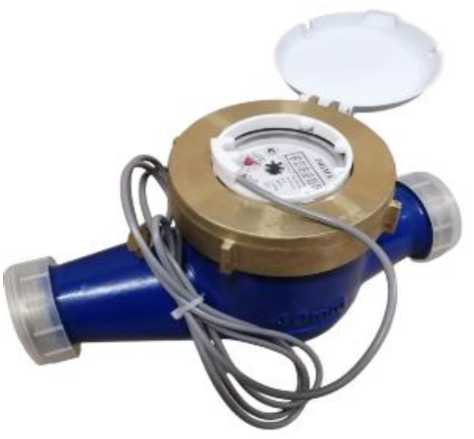

Рисунок № 3
Внешний вид.
Счетчики холодной воды крыльчатые

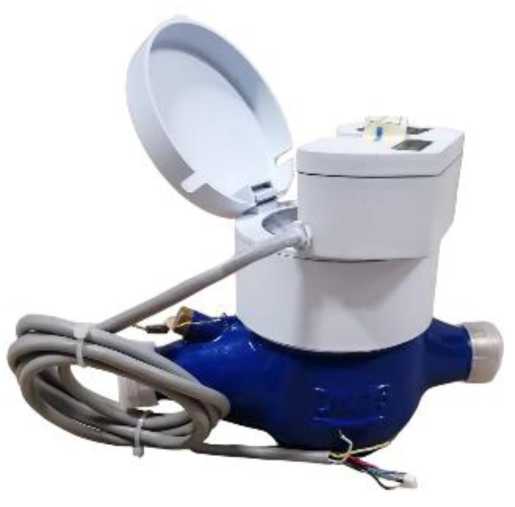

Рисунок № 4
Внешний вид.
Счетчики холодной воды крыльчатые

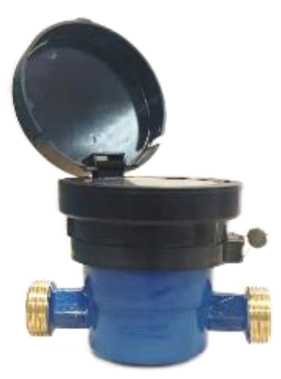

Рисунок № 5
Внешний вид.
Счетчики холодной воды крыльчатые

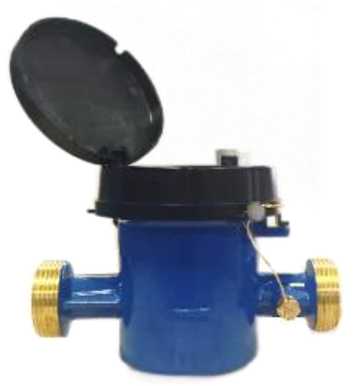

Рисунок № 6

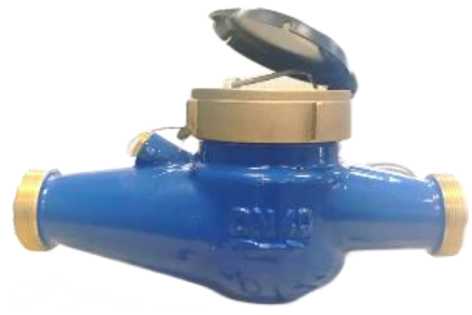

Внешний вид.
Счетчики холодной воды крыльчатые
Рисунок № 7
Внешний вид.
Счетчики холодной воды крыльчатые

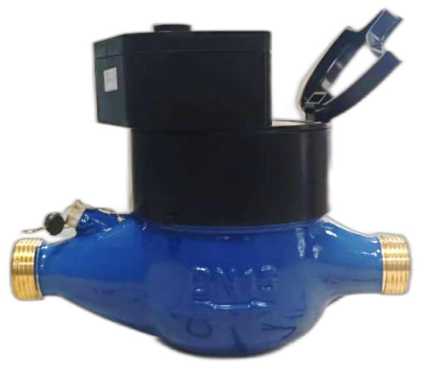

Рисунок № 8
Внешний вид.
Счетчики холодной воды крыльчатые

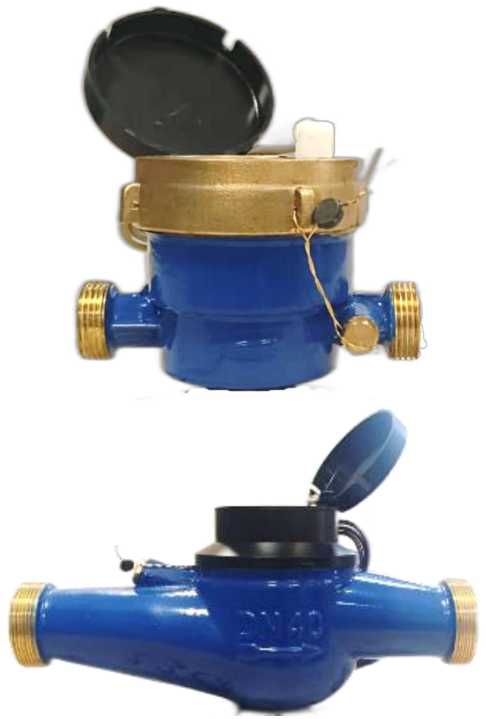

Рисунок № 9

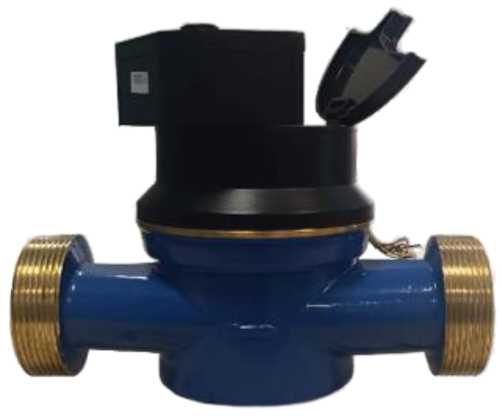

Внешний вид.
Счетчики холодной воды крыльчатые
Рисунок № 10
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196694
ID в реестре СИ - 1424142
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SJ-SDC DN20-(i), SJ-SDC DN20, SJ-SDC DN15-(i), MJ-SDC-G7 Plus DN40-(M-Bus), MJ-SDC-G7 Plus DN25-(M-Bus), MJ-SDC DN40-(i), MJ-SDC DN40, MJ-SDC DN32-(i), MJ-SDC DN32, MJ-SDC DN25-(i), MJ-SDC DN25, MJ-SDC DN20-(i), MJ-SDC DN20,
Производитель
Изготовитель - Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 141
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики холодной воды крыльчатые (PRIMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94899-25 14.03.2030 |
Счетчики холодной воды турбинные, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
|
94900-25 14.03.2030 |
Счетчики холодной воды крыльчатые, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
|
95103-25 08.04.2030 |
Счетчики холодной воды комбинированные, PRIMA Общество с Ограниченной Ответственностью "ТОРГОВАЯ КОМПАНИЯ "ПРОМСТРОЙСЕРВИС" (ООО "ТК "ПРОМСТРОЙСЕРВИС"), г. Санкт-Петербург; производственная площадка Ningbo Water Meter (Group) Co, Ltd (КИТАЙ ) |
ОТ МП |
6 лет |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Счетчики холодной воды крыльчатые (PRIMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 141 | 141 | 141 | 0 | 0 | 141 | 141 | 0 |
Стоимость поверки Счетчики холодной воды крыльчатые (PRIMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на циферблат счетного механизма методом печати и титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа «ПС 26.51.63-001-23155876-2023 Счётчики холодной воды, крыльчатые PRIMA. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ТУ 26.51.63-001-23155876-2023 «Счетчики холодной воды крыльчатые PRIMA. Технические условия».
ПравообладательОбщество с Ограниченной Ответственностью «ТОРГОВАЯ КОМПАНИЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС)
ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. З, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Изготовитель
Общество с Ограниченной Ответственностью «ТОРГОВАЯ КОМПАНИЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС)ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. З, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Производственная площадка
Ningbo Water Meter (Group) Co, Ltd, Китай
Адрес: 355, Hongxing road, Jiangbei District, Ningbo 315032 China Телефон: +86 574 87659771
E-mail: liuj@chinawatermeter.com, sales@nwmwatermeters.com
Web-сайт: www.nwmwatermeters.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Общество с Ограниченной Ответственностью «ТОРГОВАЯ КОМПАНИЯ «ПРОМСТРОЙСЕРВИС» (ООО «ТК «ПРОМСТРОЙСЕРВИС)ИНН 7802532267
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. З, произв.-складское помещ. №2
Телефон: +7 (812)331 79 39
E-mail: mail@tdpss.spb.ru
Web-сайт: www.spbpss.ru
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Конструктивно счетчики состоят из корпуса, крыльчатого измерительного механизма, который находится в проточной части корпуса и счетного механизма. Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения чувствительного элемента (крыльчатки), поступает в выходной патрубок. Передача вращения чувствительного элемента (крыльчатки) в счетный механизм в зависимости от исполнения счетчика осуществляется при помощи магнитной связи или посредством механической передачи. Счетчики, у которых передача вращения крыльчатки осуществляется при помощи магнитной связи, конструктивно защищены от воздействия внешнего магнитного поля. Масштабирующий редуктор счетного механизма приводит число оборотов чувствительного элемента (крыльчатки) к значениям протекшей воды в м3. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. В зависимости от исполнения, проточная часть счетчика может быть укомплектована струеделителем, который служит для распределения потока воды на несколько струй для равномерного воздействия на лопасти крыльчатки. Счетные механизмы счетчиков с механической передачей вращения могут быть заполнены специальной антибактериальной жидкостью. Счетные механизмы счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор». Установка счетчиков в трубопровод осуществляется при помощи резьбового или фланцевого соединения.
Заводской номер в виде арабских цифр наносится на циферблат счетного механизма методом печати или на лицевую панель счетного механизма методом лазерной гравировки. В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения, при этом пломбировка не требуется. В противном случае пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики холодной воды крыльчатые PRIMA изготавливаются в следующих модификациях:
PRIMA X Х
(i) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт»
(M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»
(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»
(LoRa) - счетный механизмы счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN
(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT________________________________________________________
SJ-SDC-Y - исполнение счетчиков метрологического класса «A и B» с передачей вращения посредством магнитной муфты;
SJ-SDC PLUS-Y - исполнение счетчиков метрологического класса «А и C» с передачей вращения посредством магнитной муфты;
SJ-LFC-Y - исполнение счетчиков метрологического класса «A и B» с передачей вращения посредством механической передачи;
SJ-LFC PLUS-Y - исполнение счетчиков метрологического класса «А и C» с передачей вращения посредством механической передачи;
MJ-SDC-Y - исполнение счетчиков со струеделителем метрологического класса «B» с передачей вращения посредством магнитной муфты;
MJ-SDC PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «C» с передачей вращения посредством магнитной муфты; MJ-SDC-G7-Y - исполнение счетчиков со струеделителем метрологического класса «B» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-SDC-G7 PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «С» с передачей вращения посредством магнитной муфты, с улучшенными характеристиками;
MJ-LFC-Y - исполнение счетчиков со струеделителем метрологического класса «B» с передачей вращения посредством механической передачи;
MJ-LFC PLUS-Y - исполнение счетчиков со струеделителем метрологического класса «С» с передачей вращения посредством механической передачи; Где Y - диаметр условного прохода;
MJ-Y-FL - исполнение счетчиков со струеделителем с фланцевым присоединением
Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - общий вид счетчиков

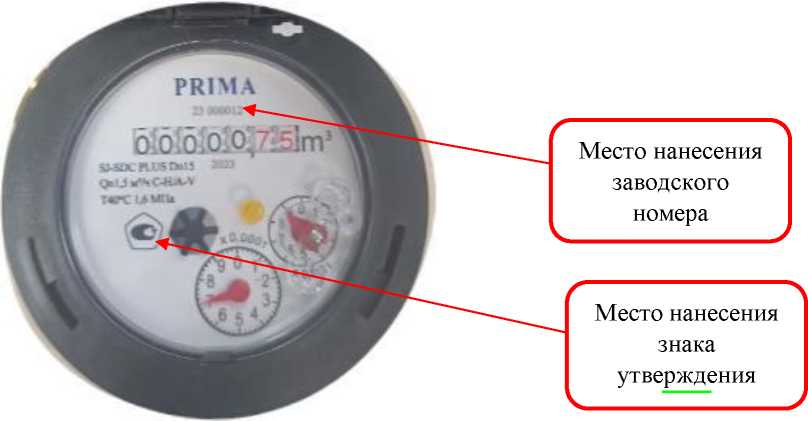

Рисунок 2 - место нанесения заводского номера и знака утверждения типа
Место пломбировки
л
Место пломбировки
Рисунок 3 - схема пломбировки
|
1 |
Таблица 6 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной воды крыльчатый |
PRIMA |
1 шт. |
|
Паспорт |
ПС 26.51.63-001-23155876-2023 |
1 шт. |
|
Модуль передачи данных и импульсов/передатчик импульсов |
1 шт. | |
|
Комплект монтажных частей2) |
1 комплект | |
| ||
Таблица 1 - Метрологические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
401) |
|
Объемные расходы, м3/ч -наименьший, Qmin | |||||
|
Класс A2) |
0,064 |
0,100 |
0,158 |
0,250 |
0,400 |
|
Класс B3) |
0,032 |
0,050 |
0,079 |
0,125 |
0,200 |
|
Класс C3) |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
|
-переходный, Qt Класс A2) |
0,100 |
0,160 |
0,260 |
0,400 |
0,640 |
|
Класс B3) |
0,050 |
0,080 |
0,130 |
0,200 |
0,320 |
|
Класс C3) |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
|
-номинальный расход, Qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
|
-наибольший расход, Qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
|
Порог чувствительности, м3/ч, не более Класс А, В |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
|
Класс С |
0,010 |
0,015 |
0,022 |
0,035 |
0,055 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: |
±5 | ||||
|
-в диапазоне от Qmin до Qt -в диапазоне от Qt до Qmiax |
±2 | ||||
|
1) Только исполнение SJ-SDC, SJ-S |
DC PLUS | ||||
|
2) Метрологический класс по ГОСТ Р 50193.1-92 - |
«А»- при вертикальном или | ||||
|
наклонном монтаже счетчиков; | |||||
|
3) Метрологический класс по ГОСТ Р 50193.1-92 - «В», «С» - |
при горизонтальном | ||||
|
монтаже счетчиков. | |||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении MJ-SDC-G7, MJ-SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-LFC, MJ-LFC PLUS
|
Наименование параметра |
Значение параметра | |||||
|
Диаметр условного прохода, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
|
Объемные расходы, м3/ч | ||||||
|
-наименьший, Qmin Класс B1) |
0,032 |
0,050 |
0,079 |
0,125 |
0,200 |
0,320 |
|
Класс C1) |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
|
-переходный, Qt Класс B1) |
0,050 |
0,080 |
0,130 |
0,200 |
0,320 |
0,500 |
|
Класс C1) |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
0,250 |
|
-номинальный расход, Qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 |
|
-наибольший расход, Qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 |
|
Порог чувствительности, м3/ч, не более Класс В |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
|
Класс С |
0,010 |
0,015 |
0,022 |
0,035 |
0,055 |
0,100 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: | ||||||
|
-в диапазоне от Qmin до Qt |
+5 | |||||
|
-в диапазоне от Qt до Qmax |
+2 | |||||
|
1) Метрологический класс по ГОСТ Р 50193.1-92 - «В», «С» - только при | ||||||
горизонтальном монтаже счетчиков
Таблица 3 - Основные технические характеристики счетчиков в исполнении SJ-SDC, SJ-SDC PLUS, SJ-LFC, SJ-LFC PLUS
|
Наименование параметра |
Значение параметра | |
|
Диаметр условного прохода, Ду |
15 20 25 32 40 | |
|
Диапазон температур измеряемой среды, °С |
от +5 до +40 | |
|
Потеря давления при Qmax, МПа, не более |
0,063 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Емкость счетного механизма, м3 |
99999,9999 | |
|
Наименьшая цена деления, м3 |
0,00005 или 0,00002 | |
|
Цена импульса, м3/импульс |
от 0,001 до 0,1 | |
|
Габаритные размеры счетчиков, мм, не более: -монтажная длина -высота -ширина |
190,0 130,0 120,0 | |
|
Масса, кг, не более |
4,0 | |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, %, не более -атмосферное давление, кПа |
от +5 до+50 98 от 84 до 107 | |
|
Таблица 4 - Основные технические характер SDC-G7 PLUS, MJ-SDC, MJ-SDC PLUS, MJ-] |
истики счетчиков в исполнении MJ-SDC-G7, MJ-LFC, MJ-LFC PLUS | |
|
Наименование параметра |
Значение параметра | |
|
Диаметр условного прохода, Ду |
15 20 25 32 |
40 50 |
|
Диапазон температур измеряемой среды, °С |
от +5 до +40 | |
|
Потеря давления при Qmax, МПа, не более |
0,063 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Емкость счетного механизма, м3 |
99999,9999 |
999999,9999 |
|
Наименьшая цена деления, м3 |
0,0000 5 | |
|
Цена импульса, м3/импульс |
от 0,001 до 0,1 | |
|
Габаритные размеры счетчиков, мм, не более: -монтажная длина -высота -ширина |
300,0 300,0 170,0 | |
|
Условия эксплуатации:
|
от +5 до +50 98 от 84 до 107 | |
|
Масса, кг, не более |
10,0 | |
Таблица 5 - показатели надежности
Значение параметра
Наименование параметра
|
Средняя наработка на отказ, ч, не менее |
110000 |
|
Средний срок службы, лет, не менее |
12 |
