Номер по Госреестру СИ: 94928-25
94928-25 Комплекс автоматизированный измерительно-вычислительный
(ТМСА 7.0-40.0 К107)
Назначение средства измерений:
Комплекс автоматизированный
измерительно-вычислительный
ТМСА 7.0-40.0 К107 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 1
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 2
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 3
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 4
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 5
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 6
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 7
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 8
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 9
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 10
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства -
Номер записи - 196722
ID в реестре СИ - 1424170
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№519 от 2025.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс автоматизированный измерительно-вычислительный (ТМСА 7.0-40.0 К107)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80006-20 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.1-18.0 Д 101 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85497-22 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0 - 18.0 Б 105 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86015-22 |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93070-24 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.2-40.0 БД 106 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94928-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 7.0-40.0 К107 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94985-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0-18.0 Б 109 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
95289-25 |
Комплекс испытательный на основе сканера ближнего поля в БЭК, ТМСА 1.0-40.0 Б 111 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Кто поверяет Комплекс автоматизированный измерительно-вычислительный (ТМСА 7.0-40.0 К107)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс автоматизированный измерительно-вычислительный (ТМСА 7.0-40.0 К107)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО комплекса осуществляет:
-
- управление элементами комплекса и процессом измерений;
-
- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;
-
- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;
-
- хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».
Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Measurementcenter |
ProViLab.exe |
|
Номер версии (идентификационный номер) ПО |
- |
1.0.4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на контроллер управления ОПУ в виде наклейки и титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 7.0-40.0 К107. Паспорт» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Функциональные возможности» документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 7.0 - 40.0 К107. Руководство по эксплуатации. Книга 2. Программное обеспечение измерения РТХ антенн».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)
ИНН 7804323773
Юридический адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. По периметру рефлектора установлены отражатели зубчатой формы для уменьшения дифракции на его краях. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (далее - ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
Функционально и конструктивно комплекс состоит из следующих элементов:
-
- безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн для имитации условия свободного пространства;
-
- коллиматора (зеркала радиоколлиматора) с пьедесталом, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
-
- комплекта облучателей для облучения зеркала радиоколлиматора;
-
- позиционера облучателей карусельного типа, контроллера перемещения TMC 4113 с проводным пультом дистанционного управления, комплекта кабелей связи, управления и питания позиционера облучателей карусельного типа для установки требуемого облучателя в фокус зеркала радиоколлиматора;
- ОПУ РЛТГ.425820.250, контроллера перемещения ОПУ с проводным пультом дистанционного управления, комплекта кабелей связи, управления и питания ОПУ, предназначенных для позиционирования антенны в рабочей зоне комплекса;
-
- анализатора цепей векторного С4420 (далее - ВАЦ), для измерений коэффициента передачи в заданных режимах работы комплекса;
-
- блоков радиогерметичных РГБ, предназначенных для переноса частот ВАЦ в диапазон от 20 до 40 ГГц;
- эталонной антенны ТМА 1-40 для калибровки измерительного канала комплекса при измерениях коэффициентов усиления антенн;
- комплекта персонального компьютера (далее - ПК) для сбора и обработки результатов измерений с программным обеспечением (далее - ПО).Заводской № 107, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели контроллера в формате цифрового обозначения.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 14.
Внешний вид составных частей комплекса приведен на рисунках 1 - 12. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунке 13.

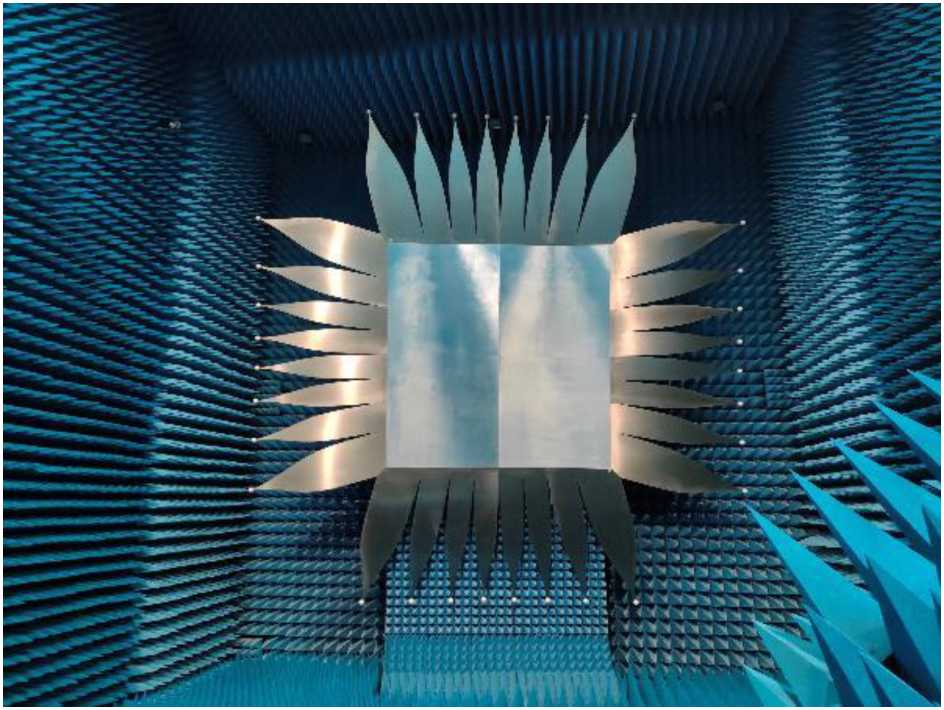

Рисунок 1 - Внешний вид зеркала (рефлектора) радиоколлиматора

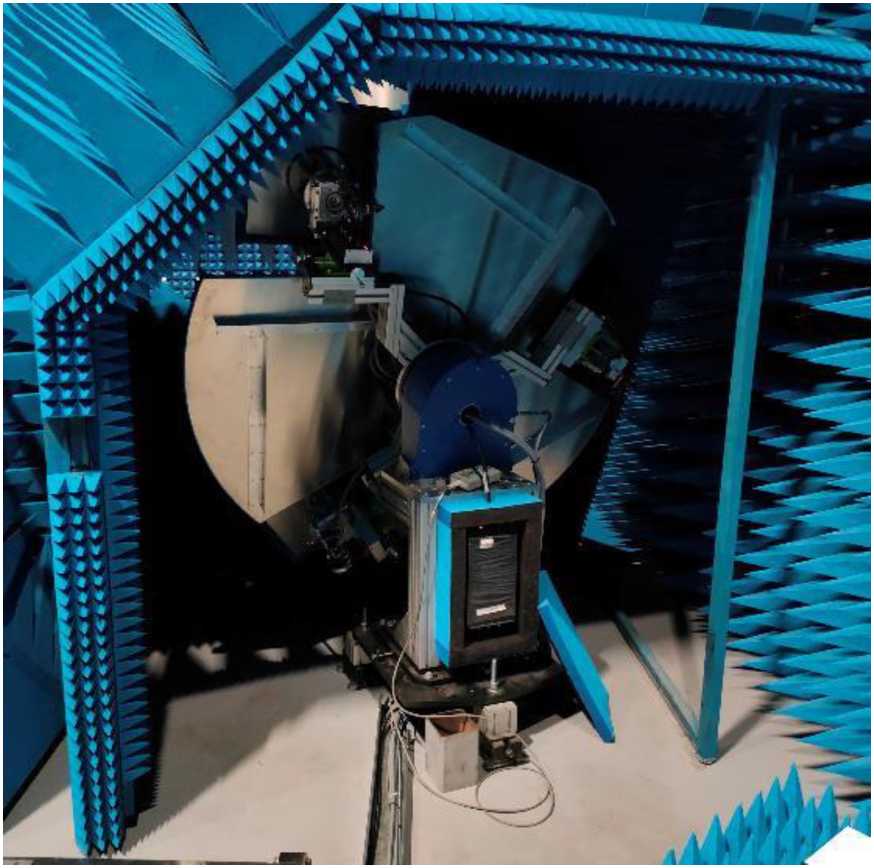

Рисунок 2 - Внешний вид опорно-поворотного устройства для позиционирования облучателей

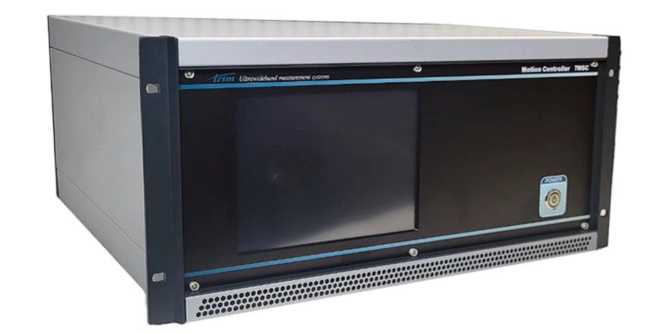

Рисунок 3 - Общий вид контроллера перемещения TMSC 4113

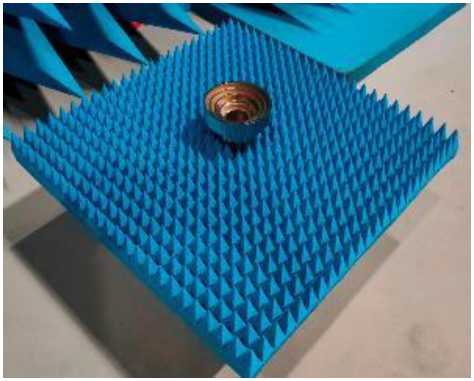

Рисунок 4 - Внешний вид антенны-
облучателя ТМО 7.0-10.0

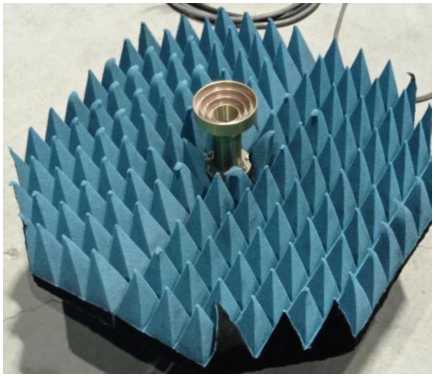

Рисунок 5 - Внешний вид антенны-
облучателя ТМО 8.2-12.4

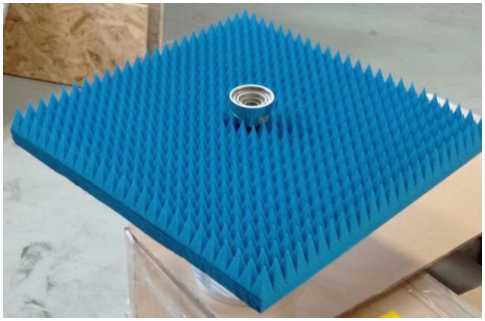

Рисунок 6 - Внешний вид антенны-
облучателя ТМО 12.0-18.0

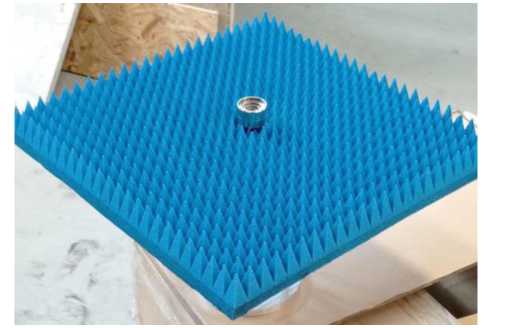

Рисунок 7 - Внешний вид антенны-
облучателя ТМО 18.0-26.0

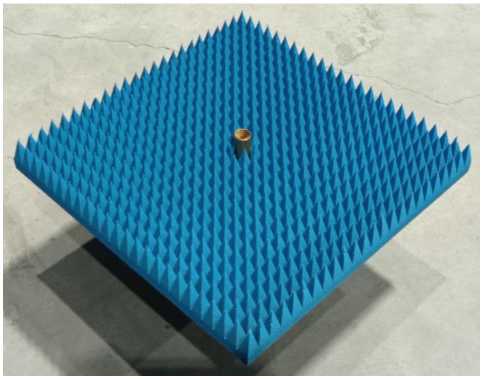

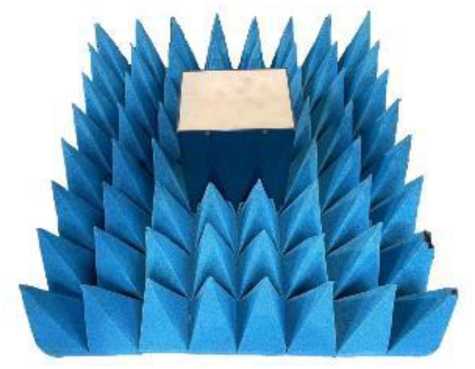

Рисунок 8 - Внешний вид антенны-
облучателя ТМО 26.0-40.0
Рисунок 9 - Внешний вид эталонной антенны ТМА 1-40

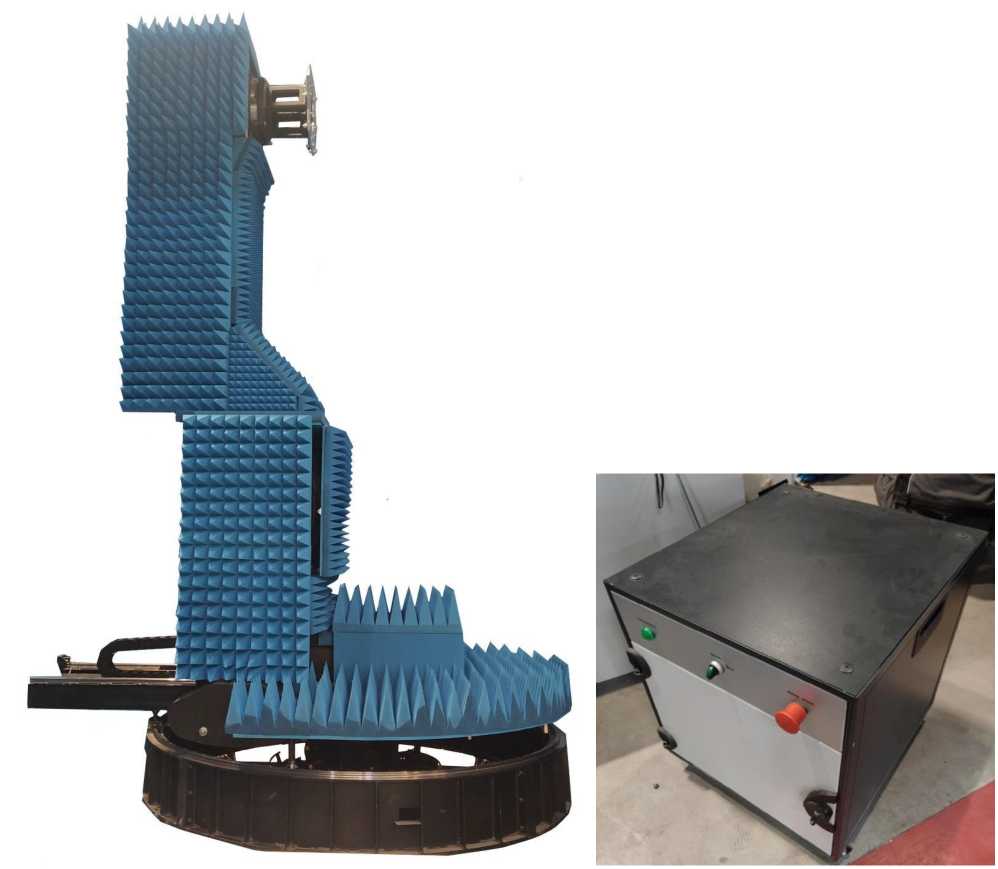

Рисунок 10 - Общий вид ОПУ (слева) и его контроллера (справа)

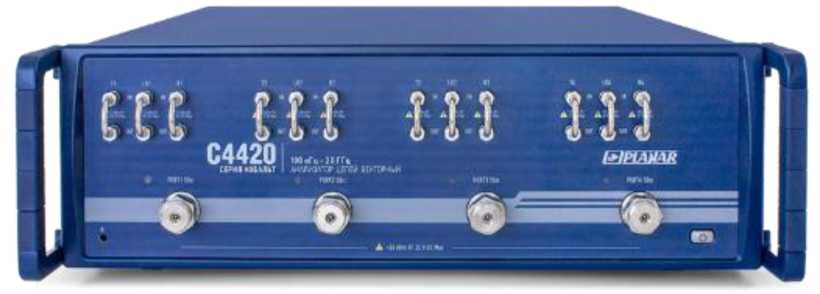

Рисунок 11 - Внешний вида анализатора цепей векторного С4420

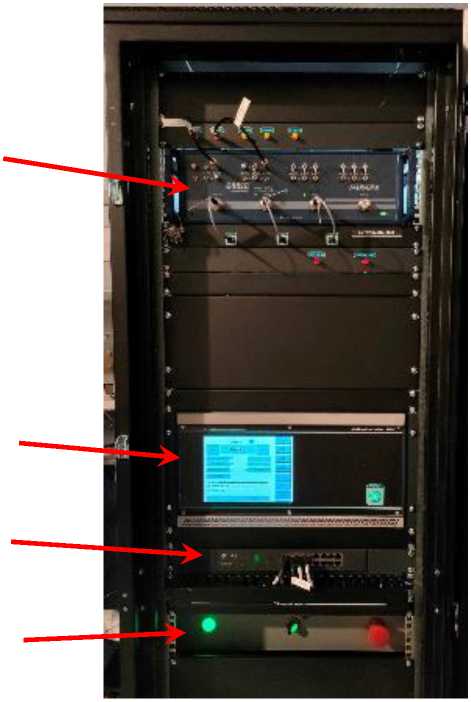

Контроллер перемещения ОПУ
Коммутатор 16-портовый
Анализатор цепей векторный
C4420
Контроллер перемещения
TMC 4113
Рисунок 12 - Размещение оборудования в приборной стойке
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 13.
Место нанесения заводского номера
Место размещения знака
утверждения типа
Место нанесения
знака поверки
Рисунок 13 - Общий вид системного контроллера TMSC
с указанием места размещения знака утверждения типа, знака поверки, заводского номера

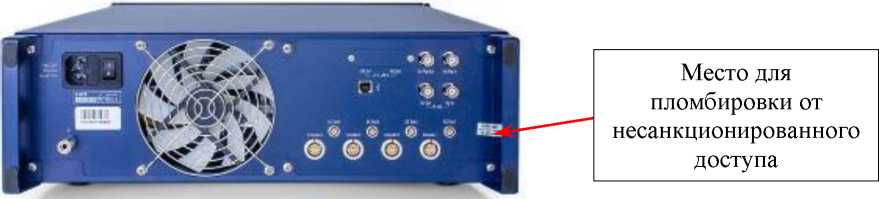

Рисунок 14 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа
Таблица 4 - Комплектность комплекса
|
Наименование оборудования |
Обозначение |
Количество, шт./экз. |
|
Комплекс автоматизированный измеритель-вычислительный |
ТМСА 7.0-40.0 К107 | |
|
Безэховая экранированная камера |
- |
1 |
|
Коллиматор с пьедесталом |
- |
1 |
|
Опорно-поворотное устройство, заводской № 1620012 |
РЛТГ.425820.250 |
1 |
|
Контроллер перемещения ОПУ с проводным пультом дистанционного управления |
- |
1 |
|
Комплект кабелей связи, управления и питания ОПУ |
- |
1 к-т |
|
Позиционер облучателей карусельного типа |
- |
1 |
|
Контроллер перемещения TMC 4113 с проводным пультом дистанционного управления, заводской № 1222061 |
TMC 4113 |
1 |
|
Комплект кабелей связи, управления и питания позиционера облучателей карусельного типа |
- |
1 к-т |
|
Векторный анализатор цепей C4420 |
- |
1 |
|
Блок радиогерметичный РГБ |
- |
2 |
|
Комплект антенн-облучателей в составе: |
1 к-т | |
|
Антенна-облучатель диапазона частот 7-10 ГГц, заводской № 1222451 |
ТМО 7.0-10.0 |
1 |
|
Антенна-облучатель диапазона частот 8.2-12.4 ГГц, заводской № 082 |
ТМО 8.2-12.4 |
1 |
|
Антенна-облучатель диапазона частот 12-18 ГГц, заводской № 1222452 |
ТМО 12.0-18.0 |
1 |
|
Антенна-облучатель диапазона частот 18-26 ГГц, заводской № 1222453 |
ТМО 18.0-26.0 |
1 |
|
Наименование оборудования |
Обозначение |
Количество, шт./экз. |
|
Антенна-облучатель диапазона частот 26-40 ГГц, заводской № 265 |
ТМО 26.0-40.0 |
1 |
|
Эталонная антенна, заводской № 1220412 |
ТМА 1-40 |
1 |
|
Комплект ПК |
- |
1 к-т |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
2 |
|
Методика поверки |
- |
1 |
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 7,0 до 40,0 |
|
Диапазоны рабочих частот для антенн-облучателей, ГГц:
|
от 7,0 до 10,0 от 8,2 до 12,4 |
|
Наименование характеристики |
Значение | |||
|
от 12,0 до 18,0 от 18,0 до 26,5 от 26,5 до 40,0 | |||
|
Максимальный размер рабочей зоны (диаметр), м |
2,0 | |||
|
Неравномерность амплитудного (А) и фазового (Ф) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в пределах рабочей зоны, не более 1) | ||||
|
Диапазон частот, ГГ ц |
А, дБ |
Ф, ° |
К, дБ | |
|
от 7,0 до 10,0 (антенна-облучатель ТМО 7.0-10.0) |
2,0 |
10,0 |
-25 | |
|
от 8,2 до 12,4 (антенна-облучатель ТМО 8.2-12.4) |
2,0 |
15,0 |
-25 | |
|
от 12,0 до 18,0 (антенна-облучатель ТМО 12.0-18.0) |
1,5 |
15,0 |
-25 | |
|
от 18,0 до 26,5 (антенна-облучатель ТМО 18.0-26.0) |
1,5 |
20,0 |
-25 | |
|
от 26,5 до 40,0 (антенна-облучатель ТМО 26.0-40.0) |
1,5 |
20,0 |
-25 | |
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений коэффициента усиления (КУ) антенн2), дБ | ||||
|
при КСВН не более 1,2 |
±0,9 | |||
|
при КСВН не более 1,5 |
±1,0 | |||
|
при КСВН не более 2,0 |
±1,2 | |||
|
Примечания:
| ||||
Таблица 2.2 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) в диапазоне частот от 7,0 до 10,0 ГГц (антенна-облучатель ТМО 7.0-10.0)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 200 до 500 мм1,2) в секторе углов | ||||||||
|
Уровень АДН, дБ |
±25 |
±(25^35) |
±(35 90) |
- | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,3 |
±2,1 |
- |
- |
- |
- | ||
|
-10 |
±0,5 |
±3,4 |
- |
- |
- |
- | ||
|
-15 |
±0,8 |
±5,6 |
±0,5 |
±3,4 |
- |
- | ||
|
-20 |
±1,2 |
±8,5 |
±0,7 |
±4,8 |
- |
- | ||
|
-25 |
±1,9 |
±13,8 |
±1,0 |
±7,0 |
±0,7 |
±4,8 | ||
|
-30 |
±2,8 |
±20,9 |
±1,3 |
±9,2 |
±0,8 |
±5,6 | ||
|
-35 |
±4,4 |
±33,5 |
±2,1 |
±15,3 |
±1,2 |
±8,5 | ||
|
-40 |
- |
- |
±3,0 |
±22,5 |
±1,6 |
±11,5 | ||
|
-45 |
- |
- |
±4,6 |
±35,0 |
±2,3 |
±16,9 | ||
|
-50 |
- |
- |
- |
- |
±3,3 |
±24,9 | ||
|
для антенн с размерами апертуры от 500 до 1000 мм1’2) | ||||||||
|
Уровень АДН, дБ |
±26 3) |
±(20^35) |
±(35 45) |
±(45 90) | ||||
|
-5 |
±0,3 |
±2,1 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±2,8 |
±20,9 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
|
-35 |
±4,4 |
±33,5 |
±3,0 |
±22,5 |
±2,1 |
±15,3 |
±1,2 |
±8,5 |
|
-40 |
- |
- |
±4,4 |
±33,5 |
±3,0 |
±22,5 |
±1,6 |
±11,5 |
|
-45 |
- |
- |
- |
- |
±4,6 |
±35,0 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,9 |
|
для антенн с размерами апертуры от 1 |
000 до 2000 мм1’2) | |||||||
|
Уровень АДН, дБ |
±26 |
±(20 30) |
±(30 50) |
±(50 90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,8 |
±13,0 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±2,8 |
±20,9 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±4,3 |
±32,7 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±3,0 |
±22,5 |
±2,1 |
±15,3 |
±1,2 |
±8,5 |
|
-40 |
- |
- |
±4,4 |
±33,5 |
±3,0 |
±22,5 |
±1,6 |
±11,5 |
|
-45 |
- |
- |
- |
- |
±4,6 |
±35,0 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,9 |
|
Примечания:
| ||||||||
Таблица 2.3 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 8,2 до 12,4 ГГц (антенна-облучатель ТМО 8.2-12.4)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 200 до 500 мм1’2) |
в секторе |
углов | ||||||
|
Уровень АДН, |
±25 |
±(25 |
..35) |
±(35 |
..90) | |||
|
дБ |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
|
-5 |
±0,3 |
±2,1 |
- |
- |
- |
- | ||
|
-10 |
±0,5 |
±3,4 |
- |
- |
- |
- | ||
|
-15 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
- |
- | ||
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,5 |
±3,4 | ||
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,7 |
±4,8 | ||
|
Уровень АДН, дБ |
±25 |
±(25^35) |
±(35 90) |
- | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-30 |
±2,8 |
±20,9 |
±1,9 |
±13,8 |
±0,8 |
±5,6 | ||
|
-35 |
- |
- |
±3,0 |
±22,5 |
±1,2 |
±8,5 | ||
|
-40 |
- |
- |
±4,4 |
±33,5 |
±1,6 |
±11,5 | ||
|
-45 |
- |
- |
- |
- |
±2,3 |
±16,9 | ||
|
-50 |
- |
- |
- |
- |
±3,3 |
±24,9 | ||
|
для антенн с размерами апертуры от 500 до 1000 мм''2 | ||||||||
|
Уровень АДН, дБ |
±26 3) |
±(26^30) |
±(30 50) |
±(50 90) | ||||
|
-5 |
±0,3 |
±2,1 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
±0,7 |
±4,8 |
|
-30 |
±2,8 |
±20,9 |
±1,9 |
±13,8 |
±1,0 |
±7,0 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±3,0 |
±22,5 |
±1,5 |
±10,7 |
±1,2 |
±8,5 |
|
-40 |
- |
- |
±4,4 |
±33,5 |
±2,1 |
±15,3 |
±1,6 |
±11,5 |
|
-45 |
- |
- |
- |
- |
±3,2 |
±24,1 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,9 |
|
для антенн с размерами апертуры от |
000 до 1500 мм1,2) | |||||||
|
Уровень АДН, дБ |
±26 |
±(26^30) |
±(30 50) |
±(50 90) | ||||
|
-5 |
±0,3 |
±2,1 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
±0,7 |
±4,8 |
|
-30 |
±2,8 |
±20,9 |
±1,9 |
±13,8 |
±1,0 |
±7,0 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±3,0 |
±22,5 |
±1,5 |
±10,7 |
±1,2 |
±8,5 |
|
-40 |
- |
- |
±4,4 |
±33,5 |
±2,1 |
±15,3 |
±1,6 |
±11,5 |
|
-45 |
- |
- |
- |
- |
±3,2 |
±24,1 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,9 |
|
для антенн с размерами апертуры от |
500 до 2000 мм1,2) | |||||||
|
Уровень АДН, дБ |
±26 |
±(20^30) |
±(30 60) |
±(60 90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
|
-20 |
±1,6 |
±11,5 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±2,6 |
±19,3 |
±1,1 |
±7,7 |
±0,8 |
±5,6 |
±0,7 |
±4,8 |
|
-30 |
±3,9 |
±29,6 |
±1,7 |
±12,2 |
±1,0 |
±7,0 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±2,6 |
±19,3 |
±1,5 |
±10,7 |
±1,2 |
±8,5 |
|
-40 |
- |
- |
±3,8 |
±28,8 |
±2,1 |
±15,3 |
±1,6 |
±11,5 |
|
для антенн с размерами апертуры от 1 |
500 до 2000 мм1’2) | |||||||
|
Уровень АДН, дБ |
±20 |
±(20^30) |
±(30 60) |
±(60 90) | ||||
|
-45 |
- |
- |
- |
- |
±3,2 |
±24,1 |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,9 |
|
Примечания:
| ||||||||
Таблица 2.4 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 12,4 до 18,0 ГГц (антенна-облучатель ТМО 12.0-18.0)
|
Доверительные границы |
(при доверительной вероятности 0,95) погрешности измерений | |||||||
|
для антенн с размерами апертуры от 200 до 500 мм1,2) |
в секторе |
углов | ||||||
|
Уровень АДН, |
±20 3) |
±(20 |
..30) |
±(30 |
..90) | |||
|
дБ |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- | ||
|
-10 |
±0,5 |
±3,4 |
- |
- |
- |
- | ||
|
-15 |
±0,8 |
±5,6 |
±0,7 |
±4,8 |
- |
- | ||
|
-20 |
±1,1 |
±7,7 |
±0,9 |
±6,3 |
- |
- | ||
|
-25 |
±1,6 |
±11,5 |
±1,3 |
±9,2 |
±0,7 |
±4,8 | ||
|
-30 |
±2,5 |
±18,5 |
±2,0 |
±14,6 |
±0,9 |
±6,3 | ||
|
-35 |
- |
- |
±3,1 |
±23,3 |
±1,3 |
±9,2 | ||
|
-40 |
- |
- |
±4,5 |
±34,2 |
±1,7 |
±12,2 | ||
|
-45 |
- |
- |
- |
- |
±2,6 |
±19,3 | ||
|
-50 |
- |
- |
- |
- |
±3,6 |
±27,2 | ||
|
для антенн с размерами апертуры от 500 до 1000 мм±1,2) | ||||||||
|
Уровень АДН, дБ |
±20 |
±(20 |
..30) |
±(30 |
..90) | |||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- | ||
|
-10 |
±0,5 |
±3,4 |
- |
- |
- |
- | ||
|
-15 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
- |
- | ||
|
-20 |
±1,1 |
±7,7 |
±0,8 |
±5,6 |
- |
- | ||
|
-25 |
±1,6 |
±11,5 |
±1,1 |
±7,7 |
±0,7 |
±4,8 | ||
|
-30 |
±2,5 |
±18,5 |
±1,6 |
±11,5 |
±0,9 |
±6,3 | ||
|
-35 |
- |
- |
±2,5 |
±18,5 |
±1,3 |
±9,2 | ||
|
-40 |
- |
- |
±3,6 |
±27,2 |
±1,7 |
±12,2 | ||
|
-45 |
- |
- |
- |
- |
±2,6 |
±19,3 | ||
|
-50 |
- |
- |
- |
- |
±3,6 |
±27,2 | ||
|
для антенн с размерами апертуры от |
000 до 1500 мм1’2) | |||||||
|
Уровень АДН, дБ |
±20 |
±(20^30) |
±(30 90) | |||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- | ||
|
-10 |
±0,5 |
±3,4 |
- |
- |
- |
- | ||
|
-15 |
±0,8 |
±5,6 |
±0,5 |
±3,4 |
- |
- | ||
|
-20 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
- |
- | ||
|
-25 |
±1,6 |
±11,5 |
±1,0 |
±7,0 |
±0,7 |
±4,8 | ||
|
-30 |
±2,5 |
±18,5 |
±1,4 |
±10,0 |
±0,9 |
±6,3 | ||
|
-35 |
- |
- |
±2,2 |
±16,1 |
±1,3 |
±9,2 | ||
|
-40 |
- |
- |
±3,1 |
±23,3 |
±1,7 |
±12,2 | ||
|
-45 |
- |
- |
- |
- |
±2,6 |
±19,3 | ||
|
-50 |
- |
- |
- |
- |
±3,6 |
±27,2 | ||
|
для антенн с размерами апертуры от |
500 до 2000 мм1’2) | |||||||
|
Уровень АДН, дБ |
±20 |
±2(0 20) |
±(40 30) |
±(30 90) | ||||
|
-5 |
±0,5 |
±3,4 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,7 |
±12,2 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±2,6 |
±19,3 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±4,0 |
±30,4 |
±2,0 |
±14,6 |
±1,4 |
±10,0 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
±3,1 |
±23,3 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±3,1 |
±23,3 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,7 |
±35,7 |
±2,6 |
±19,3 |
|
-50 |
- |
- |
- |
- |
±3,6 |
±27,2 | ||
|
Примечания:
| ||||||||
Таблица 2.5 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 18,0 до 26,5 ГГц (антенна-облучатель ТМО 18.0-26.0)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 200 до 500 мм1’2) |
в секторе |
углов | ||||||
|
Уровень АДН, |
±30 |
±(30 |
..90) | |||||
|
дБ |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
|
-5 |
±0,3 |
±2,1 |
- |
- | ||||
|
-10 |
±0,4 |
±2,7 |
- |
- | ||||
|
-15 |
±0,7 |
±4,8 |
- |
- | ||||
|
-20 |
±0,9 |
±6,3 |
±0,5 |
±3,4 | ||||
|
-25 |
±1,3 |
±9,2 |
±0,7 |
±4,8 | ||||
|
Уровень АДН, дБ |
±30 |
±(30^90) |
- |
- | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-30 |
±2,0 |
±14,6 |
±0,9 |
±6,3 |
- |
- |
- |
- |
|
-35 |
- |
- |
±1,3 |
±9,2 |
- |
- |
- |
- |
|
-40 |
- |
- |
±1,7 |
±12,2 |
- |
- |
- |
- |
|
для антенн с размерами апертуры от 500 до 1000 мм''2 | ||||||||
|
Уровень АДН, дБ |
±26 3) |
±2(6^26) |
±(26 30) |
±(30 90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±2,9 |
±21,7 |
±2,0 |
±14,6 |
±1,4 |
±10,0 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
±3,1 |
±23,3 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±3,1 |
±23,3 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,7 |
±35,7 |
±2,6 |
±19,3 |
|
-50 |
- |
- |
- |
- |
±3,6 |
±27,2 | ||
|
для антенн с размерами апертуры от |
000 до 1500 мм1,2) | |||||||
|
Уровень АДН, дБ |
±26 |
±(20^30) |
±(30 90) | |||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- | ||
|
-10 |
±0,6 |
±4,1 |
- |
- |
- |
- | ||
|
-15 |
±0,9 |
±6,3 |
±0,5 |
±3,4 |
- |
- | ||
|
-20 |
±1,2 |
±8,5 |
±0,7 |
±4,8 |
- |
- | ||
|
-25 |
±1,9 |
±13,8 |
±1,0 |
±7,0 |
±0,7 |
±4,8 | ||
|
-30 |
±2,9 |
±21,7 |
±1,4 |
±10,0 |
±0,9 |
±6,3 | ||
|
-35 |
- |
- |
±2,2 |
±16,1 |
±1,3 |
±9,2 | ||
|
-40 |
- |
- |
±3,1 |
±23,3 |
±1,7 |
±12,2 | ||
|
-45 |
- |
- |
- |
- |
±2,6 |
±19,3 | ||
|
для антенн с размерами апертуры от |
500 до 2000 мм1,2) | |||||||
|
Уровень АДН, дБ |
±26 |
±2(6 26) |
±(26 30) |
±(30 90) | ||||
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
±0,7 |
±4,8 |
|
-30 |
±2,9 |
±21,7 |
±2,0 |
±14,6 |
±1,1 |
±7,7 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
±3,1 |
±23,3 |
±1,6 |
±11,5 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±2,3 |
±16,9 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±3,4 |
±25,6 |
±2,6 |
±19,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
Продолжение таблицы 2.5__________________________________________________________
Приложения:
-
1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ;
-
2) - среднее геометрическое значение габаритов апертуры
-
3) - 0 = '180X/(nD), где X - длина волны в метрах, D - максимальный размер апертуры в метрах
Таблица 2.6 - Доверительные границы (при доверительной вероятности 0,95) погрешности измерений уровней АДН и ФДН в диапазоне частот от 26,5 до 40,0 ГГц (антенна-облучатель ТМО 26.0-40.0)
|
Доверительные границы (при доверительной вероятности 0,95) погрешности измерений | ||||||||
|
для антенн с размерами апертуры от 200 до 500 мм1,2) |
в секторе |
углов | ||||||
|
Уровень АДН, |
±20 3) |
±2(0 |
..20) |
±(20 |
..30) |
±(30 |
..90) | |
|
дБ |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
|
-30 |
±2,9 |
±21,7 |
±2,0 |
±14,6 |
±1,1 |
±7,7 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±3,1 |
±23,3 |
±1,6 |
±11,5 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±2,3 |
±16,9 |
±1,4 |
±10,0 |
|
-45 |
- |
- |
- |
- |
±3,4 |
±25,6 |
±2,1 |
±15,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±2,8 |
±20,9 |
|
для антенн с размерами апертуры от 500 до 1000 мм1,2) | ||||||||
|
Уровень АДН, дБ |
±20 |
±2(0 |
..20) |
±(40 |
.5) |
±(5. |
.90) | |
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- | ||
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,9 |
±6,3 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
- |
- |
|
-25 |
±1,9 |
±13,8 |
±1,2 |
±8,5 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
|
-30 |
±2,9 |
±21,7 |
±1,7 |
±12,2 |
±1,1 |
±7,7 |
±0,8 |
±5,6 |
|
-35 |
- |
- |
±2,7 |
±20,1 |
±1,6 |
±11,5 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
±3,9 |
±29,6 |
±2,3 |
±16,9 |
±1,4 |
±10,0 |
|
-45 |
- |
- |
- |
- |
±3,4 |
±25,6 |
±2,1 |
±15,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±2,8 |
±20,9 |
|
для антенн с размерами апертуры от |
000 до 1500 мм1,2) | |||||||
|
Уровень АДН, дБ |
±20 |
±2(0 |
..20) |
±(40 |
.5) |
±(5. |
.90) | |
|
-5 |
±0,4 |
±2,7 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
- |
- |
|
-15 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,7 |
±4,8 |
- |
- |
|
для антенн с размерами апертуры от 1 |
000 до 1500 мм1,2) | |||||||
|
Уровень АДН, дБ |
±20 |
±2(0 20) |
±(40^5) |
±(5 90) | ||||
|
-25 |
±1,9 |
±13,8 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±2,9 |
±21,7 |
±2,0 |
±14,6 |
±1,4 |
±10,0 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
±3,1 |
±23,3 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±4,5 |
±34,2 |
±3,1 |
±23,3 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,7 |
±35,7 |
±2,6 |
±19,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
для антенн с размерами апертуры от 1 |
500 до 2000 мм1,2) | |||||||
|
Уровень АДН, дБ |
±20 |
±2(0 20) |
±(40^5) |
±(5 90) | ||||
|
-5 |
±0,5 |
±3,4 |
- |
- |
- |
- |
- |
- |
|
-10 |
±0,8 |
±5,6 |
±0,6 |
±4,1 |
- |
- |
- |
- |
|
-15 |
±1,2 |
±8,5 |
±0,9 |
±6,3 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±1,8 |
±13,0 |
±1,2 |
±8,5 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±2,8 |
±20,9 |
±1,9 |
±13,8 |
±1,0 |
±7,0 |
±0,7 |
±4,8 |
|
-30 |
±4,3 |
±32,7 |
±2,9 |
±21,7 |
±1,4 |
±10,0 |
±0,9 |
±6,3 |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
±6,6 |
±48,7 |
±3,1 |
±23,3 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
±4,7 |
±35,7 |
±2,6 |
±19,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
Приложения:
| ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны вращения по осям ОПУ: по оси азимута, °, не менее |
±180 |
|
по оси элевации (углу места), °, не менее |
от -30 до 90 |
|
по оси поляризации, °, не менее |
от -100 до 200 |
|
Перемещение по оси слайда, мм, не менее |
1000 |
|
Доверительные границы (при доверительной вероятности 0,95) абсолютной погрешности установки углового положения по осям движения ОПУ, ° |
±0,02 |
|
Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
Потребляемая мощность, В^А, не более |
10000 |
|
Габаритные размеры, м, не более длина |
18,0 |
|
ширина |
10,0 |
|
высота |
8,2 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха при температуре 20°C, %, не более атмосферное давление, кПа |
от 18 до 22 70 от 84 до 106,7 |
