Номер по Госреестру СИ: 94985-25
94985-25 Комплекс автоматизированный измерительно-вычислительный
(ТМСА 1.0-18.0 Б 109)
Назначение средства измерений:
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б 109 (далее - комплекс) предназначен для настройки и измерения радиотехнических характеристик остронаправленных антенн в диапазоне частот от 1 до 18 ГГц методом ближней зоны в частотной области.

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 1

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 2

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 3

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 4

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 5

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 6

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 7

Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 8
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) комплекса представляет собой ПО «MeasurementCenter» и «ProViLab».
ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления ОПУ и сканером, настройки параметров их перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
ПО «ProViLab» предназначено для:
-
- обработки результатов измерений и получения значений радиотехнических характеристик исследуемой антенны;
-
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
-
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
ПО работает под управлением операционной системы Windows.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Measurementcenter |
ProViLab |
|
Номер версии (идентификационный номер) ПО |
1.1.6 | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на контроллер опорно-поворотного устройствауправления прецизионного четырехкоординатного в виде наклейки и титульный лист документа
ТМСА 109. 018. 00Б ПС «Комплекс автоматизированный измерительно-вычислительный
ТМСА 1.0-18.0 Б109. Паспорт» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа комплекса» документа ТМСА 109.018.00Б РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б109. Руководство по эксплуатации, Книга 1».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
Правообладательограниченной
«ТРИМ
ответственностью «Научно-производственное
СШП Измерительные системы»
Общество с предприятие (ООО «НПП «ТРИМ СШП Измерительные системы») ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Юридический адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Изготовитель
ограниченной«ТРИМ
ответственностью «Научно-производственное
СШП Измерительные системы»
Общество с предприятие (ООО «НПП «ТРИМ СШП Измерительные системы») ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Юридический адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
ограниченной«ТРИМ
ответственностью «Научно-производственное
СШП Измерительные системы»
Общество с предприятие (ООО «НПП «ТРИМ СШП Измерительные системы») ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Юридический адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А, помещ. 10н
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной. Измерения радиотехнических характеристик антенн выполняются при подключении к измерительным портам векторного анализатора цепей.
Функционально и конструктивно комплекс состоит из:
-
- прецизионного четырехкоординатного (X, Y, Z, P) Т-сканера (далее - сканер) ТМП 04П 4.1 х 3.3, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
-

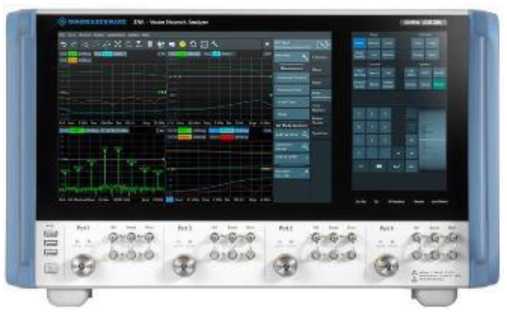

- векторного анализатора цепей R&S ZNA26 (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПК), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
-
- четырёхосевого контроллера управления сканером TMC 4104 в комплекте с проводным пультом дистанционного управления, предназначенного для управления работой сканера;
-
- системного контроллера управления сканером в процессе измерений TMSC;
-
- лазерного дальномера с интегрированным интерфейсом диапазона 0.05 - 5 м DAE-10-050, предназначенного для позиционирования измеряемой антенны относительно плоскости сканирования;
-
- комплекта эталонных антенн-зондов, предназначенного для использования при измерениях амплитудно-фазового распределения поля в ближней зоне и коэффициента усиления;
-
- источника бесперебойного питания с выходной мощностью 1500 VA IPPON INNOVA RT 1,5KVA, предназначенного для обеспечения бесперебойной работы комплекса;
-
- приборной стойки высотой 27U, предназначенной для размещения оборудования;
-
- комплекта ПК;
-
- компьютер с операционной системой «Windows» RU Game 510B5GS, предназначенного для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
-
- мониторов Philips E Line 28'' 288E2UAE/00, предназначенных для визуализации результатов измерений;
-
- комплекта A4 TECH: клавиатура / манипулятор мышь FBK25/FB35C, предназначенного для управления ПК;
-
- настольного источника бесперебойного питания с выходной мощностью 1050 VA Ippon Back Comfo Pro II 1050, предназначенного для обеспечения бесперебойного питания ПК.
-
- цветного лазерного принтера HP Color Laser 150a;
-
- комплекта кабелей связи, синхронизации и питания;
-
- кабелей связи, предназначенных для интерфейсных связей комплекса;
-
- кабелей синхронизации, предназначенных для передачи сигнала синхронизации между элементами комплекса;
-
- кабелей питания, предназначенных для организации питания комплекса;
-
- программного обеспечения (управления АИВК; сбора, обработки, регистрации данных; визуализации и каталогизации результатов) на флэш накопителе;
Заводской номер 109, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой стороне приборной стойки в формате цифрового обозначения.
Для предотвращения несанкционированного доступа к внутренним частям ВАЦ предусмотрены пломбы в виде наклеек.
Внешний вид составных частей комплекса приведен на рисунках 1 - 9. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунках 7 и 8.

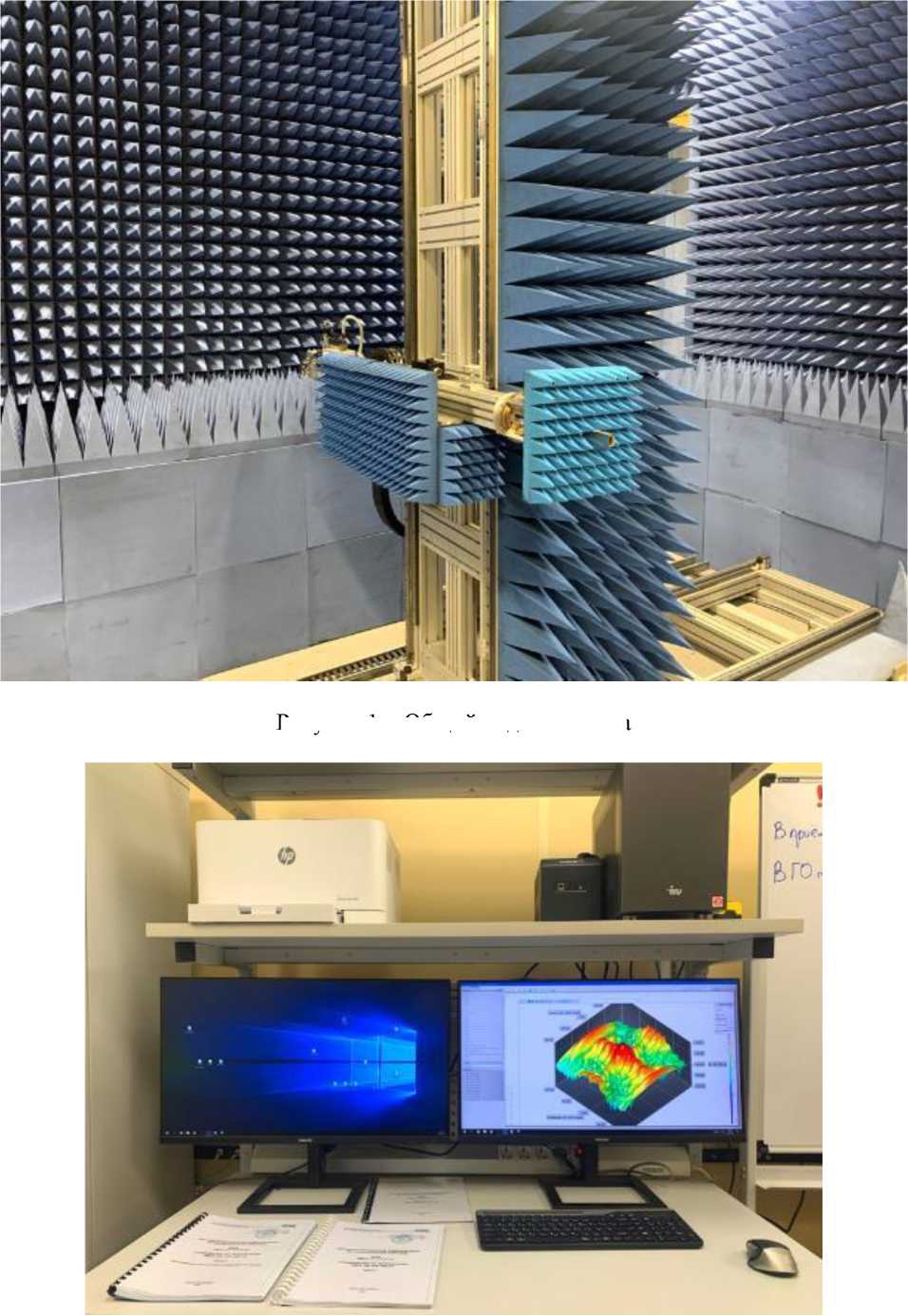

Общий вид комплекса
Рисунок 1 -
Рисунок 2 - Общий вид комплекта ПК

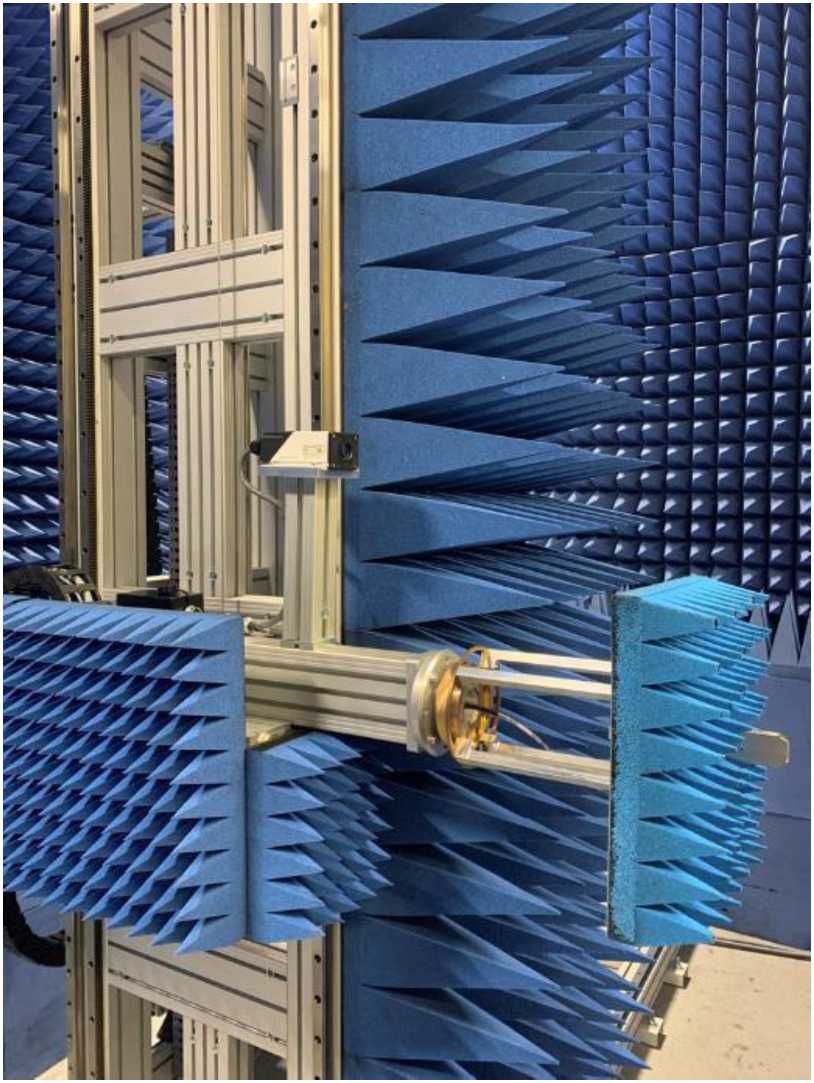

Рисунок 3 - Общий вид сканера и лазерного дальномера
с интегрированным интерфейсом диапазона 0.05 - 5 м DAE-10-050
Рисунок 4 - ТМАЗ 0.5-1 (слева) и ТМАЗ 1-2 И (справа)

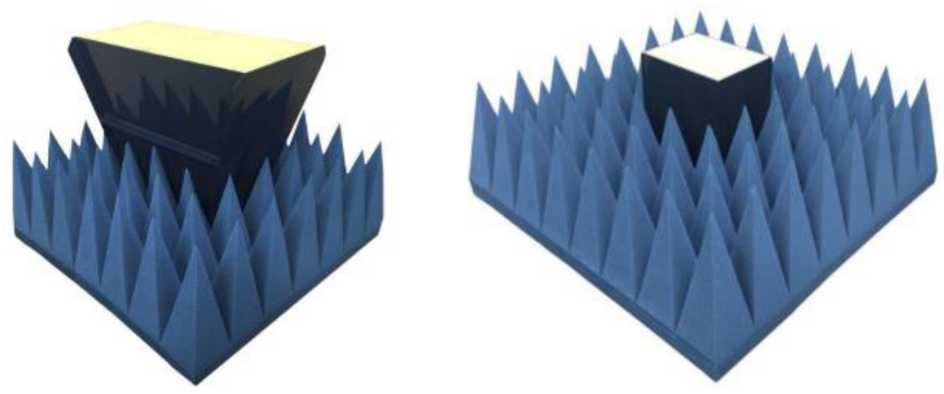

Рисунок 5 - ТМАЗ 2-4 И (слева) и ТМАЗ 4-8 И (справа)

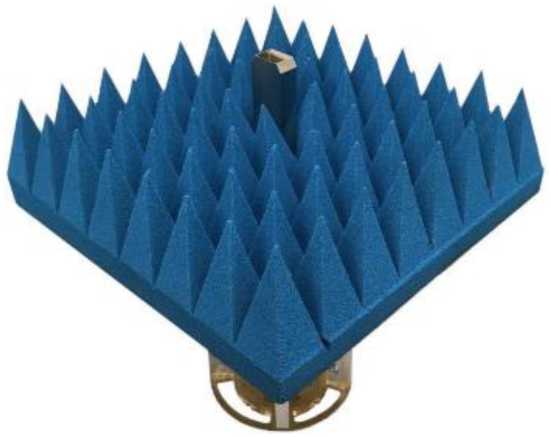

Рисунок 6 - ТМАЗ 8-18
Место нанесения знака утверждения типа

Место нанесения заводского №

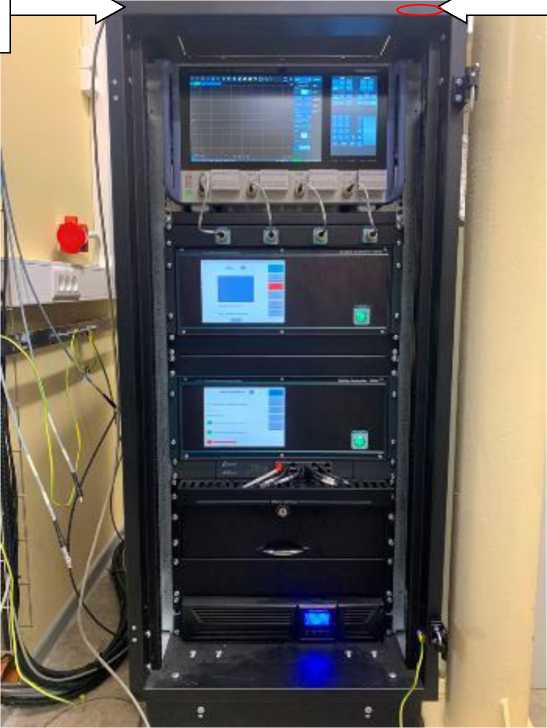

Рисунок 7 - Общий вид приборной стойки с приборами, место размещения наклейки и место нанесения заводского номера
Место пломбирования от несанкционированного доступа
Рисунок 8 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа (слева), общий вид ВАЦ (справа)

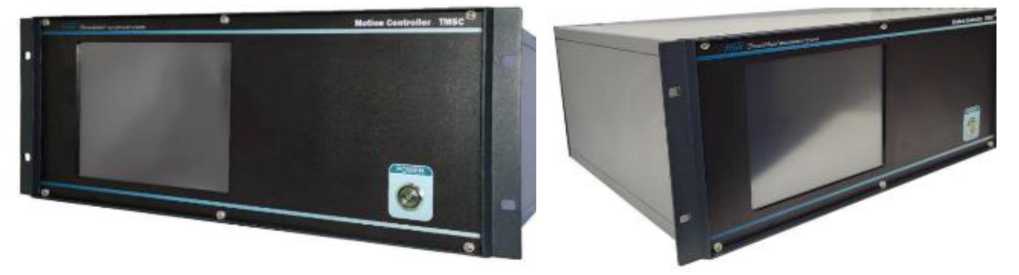

Рисунок 9 - Общий вид четырехосевого контроллера управления сканером в комплекте с проводным пультом дистанционного управления TMC 4104 (слева) и системного контроллера управления сканером в процессе измерений ТМSC (справа)
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс автоматизированный измерительно-вы- | ||
|
числительный в составе: |
ТМСА 1.0-18.0 Б 109 |
1 |
|
Прецизионный четырехкоординатный (X, Y, Z, P) Т-сканер, в комплекте с:
|
ТМП 04П 4.1 x 3.3 |
1 |
|
Векторный анализатор цепей, 4 порта |
R&S ZNA26 |
1 |
|
Четырехосевой контроллер управления сканером в комплекте с проводным пультом дистанционного управления |
TMC 4104 |
1 |
|
Системный контроллер управления сканером в процессе измерений |
TMSC |
1 |
|
Лазерный дальномер с интегрированным интерфейсом диапазона 0.05 - 5 м |
DAE-10-050 |
1 |
|
Комплект эталонных антенн-зондов: |
- |
1 |
|
- антенна-зонд, перекрывающая диапазон частот 0.5-1 ГГц, входной разъем - N-Type(f) (с переходом на SMA(f)) |
ТМАЗ 0.5-1 |
1 |
|
- антенна-зонд, перекрывающая диапазон частот 1-2 ГГц, входной разъем - SMA(f) |
ТМАЗ 1-2 И |
1 |
|
- антенна-зонд, перекрывающая диапазон частот 2-4 ГГц, входной разъем - SMA(f) |
ТМАЗ 2-4 И |
1 |
|
- антенна-зонд, перекрывающая диапазон частот 4-8 ГГ ц, входной разъем - SMA(f) |
ТМАЗ 4-8 И |
1 |
|
- антенна-зонд, перекрывающая диапазона частот 8-18 ГГц, входной разъем - SMA(f) |
ТМАЗ 8-18 |
1 |
|
Источник бесперебойного питания с выходной |
IPPON INNOVA RT | |
|
мощностью 1500 VA |
1,5KVA |
1 |
|
Приборная стойка высотой 27U |
- |
1 |
|
Комплект ПК |
- |
1 |
|
Компьютер с оперативной системой «Windows» |
RU Game 510B5GS |
1 |
|
Мониторы Philips E Line 28'' |
288E2UAE/00 |
2 |
|
Комплект A4 TECH: клавиатура / манипулятор | ||
|
мышь |
FBK25/FB35C |
1 |
|
Настольный источник бесперебойного питания с выходной мощностью 1050 VA Ippon |
Back Comfo Pro II 1050 |
1 |
|
Цветной лазерный принтер HP |
HP Color Laser 150a |
1 |
|
Комплект кабелей связи, синхронизации и питания |
- |
1 |
|
Кабели связи |
- |
7 |
|
Кабели синхронизации |
- |
10 |
|
Кабели питания |
- |
8 |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Программное обеспечение (управление АИВК; сбор, обработка, регистрация данных; визуализация и каталогизация результатов) на флэш накопителе. |
1 | |
|
Руководство по эксплуатации: - книга 1 |
ТМСА 109. 018. 00Б РЭ | |
|
книга 1 |
1 | |
|
- книга 2 |
ТМСА 109. 018. 00Б РЭ | |
|
книга 2 Программное обеспечение измерений РТХ антенн |
1 | |
|
Паспорт |
ТМСА 109. 018. 00Б ПС |
1 |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1 до 18 |
|
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенн, дБ, в диапазоне частот от 1 до 8 ГГц, при коэффициенте стоячей волны по напряжению испытываемой антенны, не бо-лее1): | |
|
1,2 |
±0,9 |
|
1,5 |
±1,0 |
|
2,0 |
±1,2 |
|
2,5 |
±1,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенн, дБ, в диапазоне частот от 8 (включительно) до 18 ГГц, при коэффициенте стоячей волны по напряжению испытываемой антенны, не более1): 1,2 |
±0,6 |
|
1,5 |
±0,7 |
|
2,0 |
±0,9 |
|
2,5 |
±1,1 |
|
Пределы допускаемой относительной погрешности измерений АДН2) на относительном уровне минус 3 дБ, не более, дБ1) 3) |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений уровней максимумов боковых лепестков АДН (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) в диапазоне частот от 1,0 ГГц до 4,0 ГГц включительно, при относительных уровнях АДН, дБ 1): -10 дБ |
±0,5 |
|
-15 дБ |
±1,0 |
|
-20 дБ |
±1,5 |
|
-25 дБ |
±1,7 |
|
-30 дБ |
±2,0 |
|
-35 дБ |
±3,2 |
|
Пределы допускаемой относительной погрешности измерений уровней максимумов боковых лепестков АДН (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) в диапазоне частот свыше 4,0 ГГц до 8,0 ГГц включительно, при относительных уровнях АДН, дБ 1): -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,5 |
|
-30 дБ |
±2,0 |
|
-35 дБ |
±2,5 |
|
-40 дБ |
±3,2 |
|
Пределы допускаемой относительной погрешности измерений уровней максимумов боковых лепестков АДН (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) в диапазоне частот свыше 8,0 ГГц до 12,0 ГГц включительно, при относительных уровнях АДН, дБ 1): -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,2 |
|
-30 дБ |
±1,5 |
|
-35 дБ |
±1,8 |
|
-40 дБ |
±2,5 |
|
-45 дБ |
±3,3 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений уровней максимумов боковых лепестков АДН (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) в диапазоне частот свыше 12 ГГц до 18 ГГц включительно, при относительных уровнях АДН, дБ 1): -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,2 |
|
-30 дБ |
±1,5 |
|
-35 дБ |
±2,0 |
|
-40 дБ |
±2,6 |
|
-45 дБ |
±3,6 |
|
Пределы допускаемой абсолютной погрешности позиционирования антенны-зонда сканера по оси Z, мм |
±0,5 |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размер рабочей области сканирования, м, не менее | |
|
длина (вдоль координаты X) |
4,1 |
|
ширина (вдоль координаты Z) |
0,3 |
|
высота (вдоль координаты Y) |
3,3 |
|
Сектор углов восстанавливаемых диаграмм направленности, не менее, градус |
±60 |
|
Габаритные размеры сканера, м, не более | |
|
длина |
5,1 |
|
ширина |
1,9 |
|
высота |
3,9 |
|
Параметры электропитания от сети переменного тока: - напряжение, В |
от 207 до 253 |
|
- частота, Гц |
от 49 до 51 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха при температуре плюс 20 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
