Номер по Госреестру СИ: 95035-25
95035-25 Системы мгновенных измерений
(VX5100)
Назначение средства измерений:
Системы мгновенных измерений VX5100 (далее - системы) предназначены для измерений линейных размеров.
Внешний вид.
Системы мгновенных измерений
Рисунок № 1
Внешний вид.
Системы мгновенных измерений
Рисунок № 2
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196824
ID в реестре СИ - 1424626
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VX5100,
Производитель
Изготовитель - Chotest Technology Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3207 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы мгновенных измерений (VX5100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chotest Technology Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89557-23 21.07.2028 |
Приборы для измерений параметров контура и шероховатости поверхности, Chotest Chotest Technology Inc. (КИТАЙ ) |
ОТ МП |
2 года |
|
95035-25 |
Системы мгновенных измерений, VX5100 Chotest Technology Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95036-25 |
Система мгновенных измерений, VX8300 Chotest Technology Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Системы мгновенных измерений (VX5100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы мгновенных измерений (VX5100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО VisionX представляют собой ПО для выполнения настроек, сбора, обработки и анализа измерительной информации систем мгновенных измерений VX5100.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VisionX |
|
Номер версии (идентификационный номер) ПО |
не ниже v.3.2 |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений Метод измерений изложен в главе 3 «Процесс измерения» документа «Системы мгновенных измерений VX5100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений длины в диапазоне от ID 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
Изготовитель
Chotest Technology Inc. КитайАдрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Правообладатель Chotest Technology Inc. Китай
Адрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Chotest Technology Inc. КитайАдрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Принцип работы систем состоит в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль измеряемой детали. Тень профиля, получаемая от образцов при включении проходящего света, улавливается системой камер и захваченное изображение передается в компьютер.
Конструктивно системы состоят из измерительного блока, закрепленного на станине, и персонального компьютера. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источники света и в правой части специальные линзы и высокочувствительную камеру. Между левой и правой частями оптической системы находится измерительный столик.
Внешний вид систем приведен на рисунке 2.
Нанесение знака поверки на системы не предусмотрено. Заводской номер нанесен методом печати на табличке, расположенной на задней части корпуса систем и имеет буквенно-цифровое обозначение (рисунок 1).
Пломбирование систем мгновенных измерений VX5100 от несанкционированного доступа не предусмотрено.
К системам, относящимся к данному типу средств измерений, относятся системы мгновенных измерений VX5100 зав. №№ VX510023104, VX510023103.
* 2
^>Е©ИШ®4

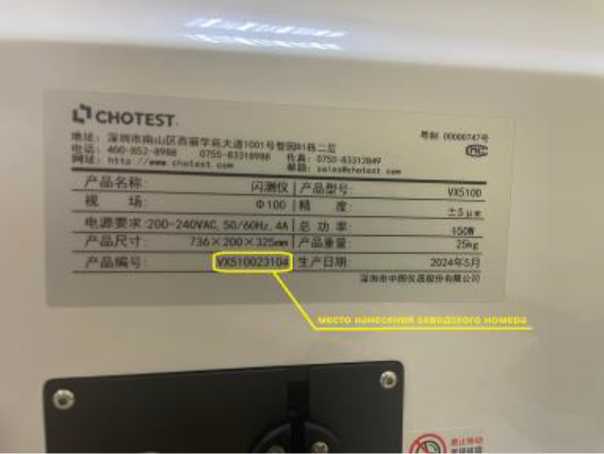

Рисунок 1 - Внешний вид таблички

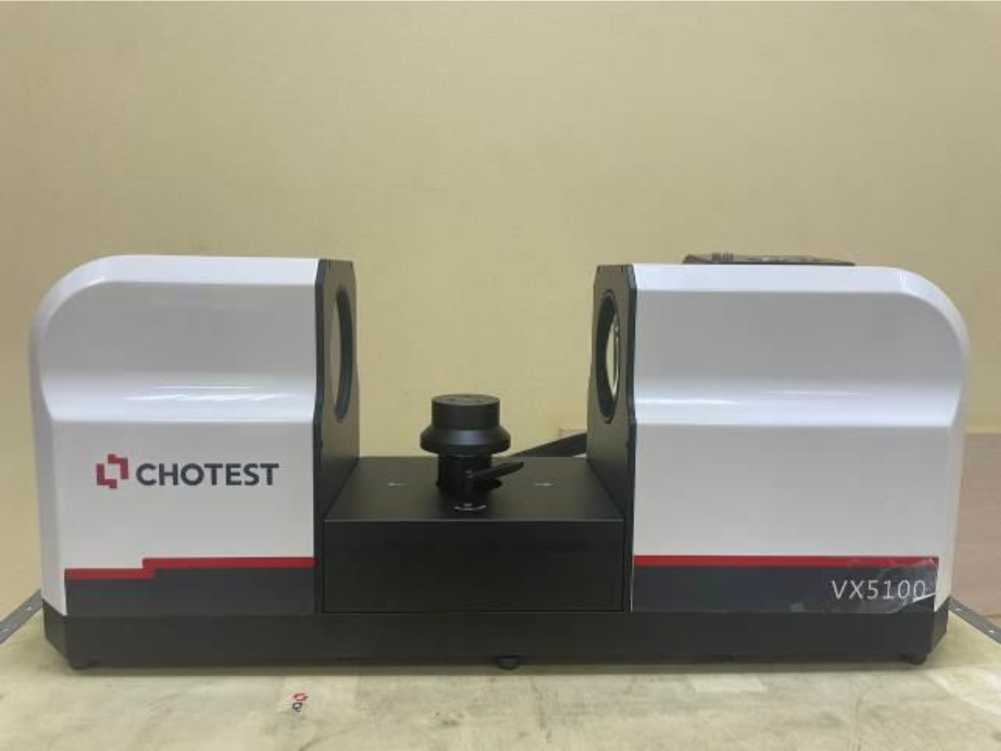

Рисунок 2 - Общий вид систем мгновенных измерений VX5100
^k>f 3
^>e©LL<>R®4Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Системы мгновенных измерений |
VX5100 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
tfl>J * 4
Ж©И1)Я®4
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра, мм |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм |
±5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
25 |
|
Габаритные размеры, мм, не более | |
|
- длина |
736 |
|
- ширина |
200 |
|
- высота |
325 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
220±10 |
|
Частота, Гц |
50/60 |
