Номер по Госреестру СИ: 95310-25
95310-25 Спектрофотометры
(UNICO)
Назначение средства измерений:
Спектрофотометры UNICO (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых, жидких, газообразных образцов различного происхождения, а также для количественного анализа жидких проб различного назначения в рабочем спектральном диапазоне.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Общие сведения
Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197085
ID в реестре СИ - 1425291
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.2100, мод.1201, мод. UNICO 1201, мод. 2800, мод. 2100, мод. 1201, UNICO2800, UNICO2100UV, UNICO 2804Т, UNICO 2804, UNICO 2800Т, UNICO 2800, UNICO 2100UV, UNICO 2100, UNICO 1201, 2800, 2100UV, 2100 UV, 2100, 1201,
Производитель
Изготовитель - "UNICO (Shanghai) Instrument Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 152
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3041 от 2024.12.23 Об утверждении информационно-технического справочника по наилучшим доступным технологиям "Сжигание топлива на крупных установках в целях производства энергии" ИТС 38-2024
№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Спектрофотометры (UNICO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Спектрофотометры (UNICO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 152 | 49 | 151 | 1 | 0 | 152 | 151 | 1 |
Стоимость поверки Спектрофотометры (UNICO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры модификации 1201 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью клавиатуры и цифрового табло.
Спектрофотометры модификаций 2100, 2100UV оснащены встроенным ПО и
управляются с помощью клавиатуры и жидкокристаллического дисплея.
Спектрофотометры модификаций 2800, 2802S, 2804 оснащены встроенным ПО и управляются с помощью клавиатуры и матричного жидкокристаллического дисплея.
Спектрофотометры модификаций 2800T, 2802ST, 2804T оснащены встроенным ПО и управляются с помощью сенсорного экрана.
Также спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T могут оснащаться внешним ПО, которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
З |
начение для модификаций | |
|
1201 |
2100, 2100UV |
2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
12.ХХ* |
10.Х.Х.Х* |
2.ХХ.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
1201 |
2100, 2100UV |
2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
|
Идентификационное наименование ПО |
UA12 |
КЗ Analyst |
UV-Vis Analyst |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
2.Х.Х* |
5.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 7
Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в:
- главе 8 «Порядок работы» документа «Спектрофотометры UNICO 1201. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100UV. Руководство по эксплуатации»;
-
- главе 10 «Режим T%/Abs/C», главе 11 «Количественный режим» документа «Спектрофотометры UNICO 2800, 2802S, 2804. Руководство по эксплуатации»;
-
- главе 5 «Режим «основной», главе 6 «Количественный анализ» документа «Спектрофотометры UNICO 2800Т, 2802SX 2804Т. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация производителя «UNICO (Shanghai) Instrument Co. Ltd.», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
Правообладатель«UNICO (Shanghai) Instrument Co. Ltd.», Китай
Адрес: Room 302, Building 19, No. 201 Minyi Road, Xinqiao Town, Songjiang District, Shanghai, China 201612
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока, прошедшего через контрольный образец, и светового потока, прошедшего через исследуемый образец, или светового потока, отраженного от исследуемого образца.
Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания.
Спектрофотометры выпускают в следующих модификациях: 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.
Спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST построены по однолучевой оптической схеме.
Спектрофотометры модификаций 2804, 2804T построены по двухлучевой оптической схеме.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источников излучения в спектрофотометрах используются галогенная лампа для модификаций 1201, 2100, работающих в видимой области спектра, и система, состоящая из галогенной и дейтериевой ламп для модификаций 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T, работающих в ультрафиолетовой области и видимой области спектра.
В качестве приемника в спектрофотометрах используется фотодиод.
Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенноцифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1-4. Место нанесения серийного номера на спектрофотометры представлено на рисунке 5.

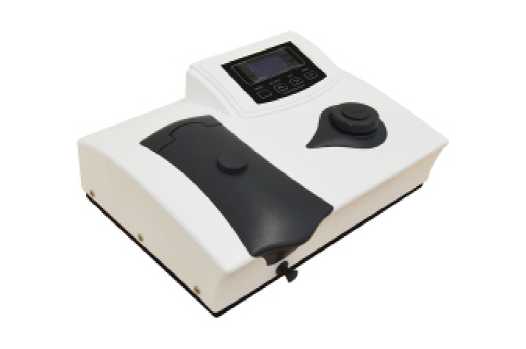

Рисунок 1 - Общий вид спектрофотометров модификации 1201

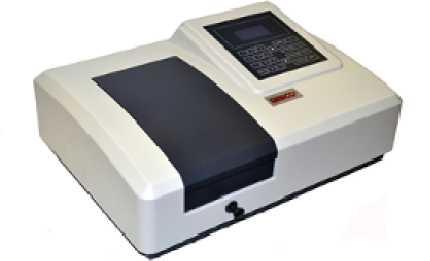

Рисунок 2 - Общий вид спектрофотометров модификаций 2100, 2100UV

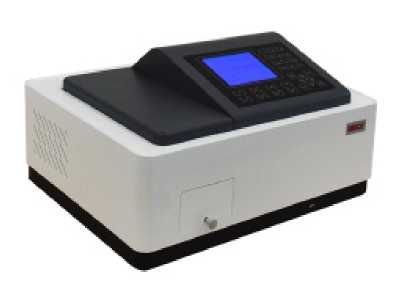

Рисунок 3 - Общий вид спектрофотометров модификаций 2800, 2802S, 2804

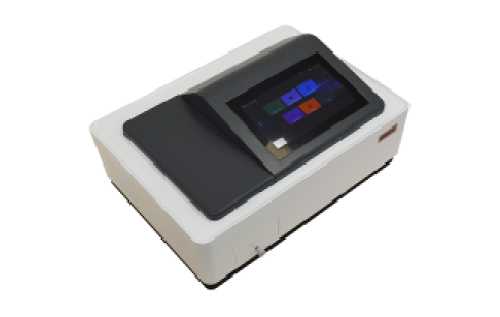

Рисунок 4 - Общий вид спектрофотометров модификаций 2800T, 2802ST, 2804T

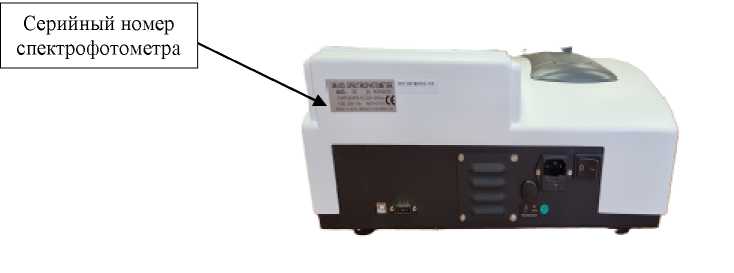

Рисунок 5 - Место нанесения серийного номера на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 7 -
|
Наименование |
Обозначение |
Количество | ||
|
для модификаций | ||||
|
1201, 2100 |
2100UV |
2800, 2802S, 2804, 2802ST, 2800T, 2804T | ||
|
Спектрофотометр |
UNICO 1201/ UNICO 2100/ UNICO 2100UV/ UNICO 2800/ UNICO 2800T/ UNICO 2802S/ UNICO 2802ST/ UNICO 2804/ UNICO 2804T |
1 шт. |
1 шт. |
1 шт. |
|
Шнур питания |
- |
1 шт. |
1 шт. |
1 шт. |
|
Чехол от пыли |
- |
1 шт. |
1 шт. |
1 шт. |
|
Лампа галогенная запасная |
- |
1 шт. |
1 шт. |
1 шт. |
|
Заглушка - кюветодержатель для кюветы 10 мм, контрольных светофильтров и для компенсации темнового тока |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кюветодержатель 3-х позиционный для кювет стандарта КФК до 100 мм |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кюветодержатель 4-х позиционный для кювет Евростандарта 10х10 мм |
- |
1 шт.* |
1 шт. |
1 шт. |
|
Набор кювет (кювета стеклянная 10х10 мм - 4 шт., кювета кварцевая 10х10 мм - 2 шт.) |
- |
1 комп.* |
1 комп. |
1 комп. |
|
Дополнительные принадлежности (галогенные, дейтериевые лампы, кюветы, кюветодержатели) |
- |
1 комп.* |
1 комп.* |
1 комп.* |
|
USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя |
UA12/ КЗ Analyst/ UV-Vis Analyst |
1 шт.* |
1 шт.* |
1 шт.* |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
- |
1 экз. |
1 экз. |
1 экз. |
|
Персональный компьютер |
- |
1 шт.* |
1 шт.* |
1 шт.* |
|
Методика поверки |
- |
1 экз. |
1 экз. |
1 экз. |
|
*По заказу | ||||
Таблица 3 - Метрологические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
|
Наименование характеристики |
Значение для модификации | ||
|
1201 |
2100 |
2100UV | |
|
Спектральный диапазон, нм |
от 315 до 1100 |
от 190 до 1100 | |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | ||
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне:
|
±1,0 ±0,5 ±1,0 |
о ш о 1—Н 1 г--н -н -н -н | |
Таблица 4 - Метрологические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
|
Наименование характеристики |
Значение для модификации | |||||
|
2800 |
2800T |
2802S |
2802ST |
2804 |
2804T | |
|
Спектральный диапазон, нм |
от 190 до 1150 | |||||
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | |||||
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | |||||
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне:
|
о ш о 1—Н г--н -н -н -н | |||||
Таблица 5 - Основные технические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
|
Наименование характеристики |
Значение для модификации | ||||
|
1201 |
2100 |
2100UV | |||
|
Оптическая схема |
однолучевая | ||||
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 125 | ||||
|
Диапазон показаний оптической плотности, Б |
от -0,3 до 3,0 | ||||
|
Выделяемый спектральный интервал (спектральная ширина щели), нм |
4,0 |
2,0 |
2,0 | ||
|
Уровень рассеянного света, %, не более |
0,3 |
0,3 |
0,05 | ||
|
Дрейф показаний, Б/ч, не более |
±0,002 | ||||
|
Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более |
- |
±0,002 | |||
|
Параметры электрического питания: | |||||
|
- напряжение переменного тока, В |
220*“ | ||||
|
- частота переменного тока, Г ц |
50±1 | ||||
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
425 |
490 |
490 | ||
|
- ширина |
330 |
370 |
370 | ||
|
- высота |
180 |
220 |
220 | ||
|
Масса, кг, не более |
7 |
12 |
13 | ||
|
Условия эксплуатации: | |||||
|
- температура окружающей среды, °С |
от +15 до +30 | ||||
|
- относительная влажность, % |
от 20 до 80 | ||||
|
- атмосферное давление, кПа |
от 84 до 106 | ||||
|
Потребляемая мощность, В^А, не более |
80 | ||||
Таблица 6 - Основные технические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
|
Наименование характеристики |
Значение для модификации | |||||
|
2800 |
2800T |
2802S |
2802ST |
2804 |
2804T | |
|
Оптическая схема |
однолучевая |
двухлучевая | ||||
|
Диапазон показаний спектрального | ||||||
|
коэффициента направленного |
от 0 до 200 | |||||
|
пропускания, % | ||||||
|
Диапазон показаний оптической плотности, Б |
от |
-0,3 до 5,0 | ||||
|
Выделяемый спектральный интервал (спектральная ширина щели), нм |
1,8 |
1,8 |
0,5; 1,0; 2,0; 4,0 |
0,5; 1,0; 2,0; 4,0 |
1,8 |
1,8 |
|
Уровень рассеянного света, %, не более |
0,05 | |||||
|
Дрейф показаний, Б/ч, не более |
±0,001 | |||||
|
Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более |
±0,001 | |||||
|
Параметры электрического | ||||||
|
питания: | ||||||
|
- напряжение переменного тока, В |
220?® | |||||
|
- частота переменного тока, Г ц |
50±1 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
570 | |||||
|
- ширина |
410 | |||||
|
- высота |
310 | |||||
|
Масса, кг, не более |
25 | |||||
|
Условия эксплуатации: - температура окружающей среды, | ||||||
|
°С |
от +15 до +30 | |||||
|
- относительная влажность, % |
от 20 до 80 | |||||
|
- атмосферное давление, кПа |
от 84 до 106 | |||||
|
Потребляемая мощность, В^А, не более |
195 | |||||
