Номер по Госреестру СИ: 95392-25
95392-25 Трансформаторы тока
(CB243А1)
Назначение средства измерений:
Трансформаторы тока CB243A1 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Внешний вид.
Трансформаторы тока
Рисунок № 1

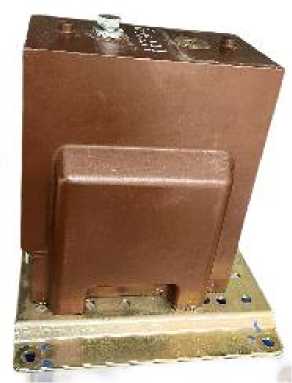

Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197155
ID в реестре СИ - 1425436
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CB243А1,
Производитель
Изготовитель - Фирма "RS ISOLSEC"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы тока (CB243А1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RS ISOLSEC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68670-17 18.09.2027 |
Трансформаторы тока, TA Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95171-25 |
Трансформаторы напряжения, RM15 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95172-25 |
Трансформаторы напряжения, RM15 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95391-25 |
Трансформаторы тока, CB131-A1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95392-25 |
Трансформаторы тока, CB243А1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95393-25 |
Трансформаторы тока, CB111-A1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Трансформаторы тока (CB243А1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 9 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (CB243А1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «RS ISOLSEC», Франция
Адрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Изготовитель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБЦ «НИЦ ПМ-Ростест»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичной обмоткой, которая залита эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки находятся в верхней части литого корпуса. Выводы вторичных обмоток расположены у основания трансформаторов на узкой боковой стенке.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов.
Трансформаторы имеют заводские номера 14/360654/1, 14/360654/2, 14/360654/3, 14/360655/1, 14/360655/2, 14/360655/3, 15/360658/1, 15/360658/2, 15/360658/3.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место пломбирования и место нанесения заводского номера приведены на рисунках 1 и 2.
Место нанесе ния заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место пломбирования и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
500 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота, Г ц |
50 |
|
Номинальная вторичная нагрузка S2HoM с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
20 |
|
Класс точности основной вторичной обмотки по ГОСТ 7746-2015 |
0,5 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 7746-2015 |
10Р |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +40 |
