Сведения о средстве измерений: 95411-25 Полуприцеп-цистерна

Номер по Госреестру СИ: 95411-25
95411-25 Полуприцеп-цистерна
(ELLINGHAUS K-STA 24)

Назначение средства измерений:
Полуприцеп-цистерна ELLINGHAUS K-STA 24 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 3

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197191
ID в реестре СИ - 1425548
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ELLINGHAUS K-STA 24,

Производитель

Изготовитель - ELLINGHAUS
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MM_1 Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)

Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.

В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.

В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№915 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Полуприцеп-цистерна (ELLINGHAUS K-STA 24)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ELLINGHAUS

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
94795-25	Полуприцепы-цистерны, ELLINGHAUS D-STA24 ELLINGHAUS (ГЕРМАНИЯ )	ОТ МП	1 год
95178-25	Полуприцепы-цистерны, ELLINGHAUS ELLINGHAUS (ГЕРМАНИЯ )	ОТ МП	1 год
95411-25	Полуприцеп-цистерна, ELLINGHAUS K-STA 24 ELLINGHAUS (ГЕРМАНИЯ )	ОТ МП	1 год
96260-25	Полуприцепы-цистерны, ELLINGHAUS STA-24-39/6 ELLINGHAUS (ГЕРМАНИЯ )	ОТ	2 года
97297-25	Полуприцеп-цистерна, ELLINGHAUS D-STA24-43.5/5 ELLINGHAUS (ГЕРМАНИЯ )	ОТ	1 год

MI_5 Каталог типов СИ ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).

Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (ELLINGHAUS K-STA 24)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367)		ELLINGHAUS K-STA 24	1		0	1	0	0	0	0

Стоимость поверки Полуприцеп-цистерна (ELLINGHAUS K-STA 24)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в Паспорте «Полуприцеп-цистерна ELLINGHAUS К-STA 24», раздел 8.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель ELLINGHAUS, Германия

Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany

Изготовитель

ELLINGHAUS, Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru

Правообладатель

ELLINGHAUS, Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцепа-цистерны ELLINGHAUS K-STA 24 зав. № 911417 и схема пломбировки представлены на рисунках 1-3.

Внешний вид. Полуприцеп-цистерна (ELLINGHAUS K-STA 24), http://oei-analitika.ru

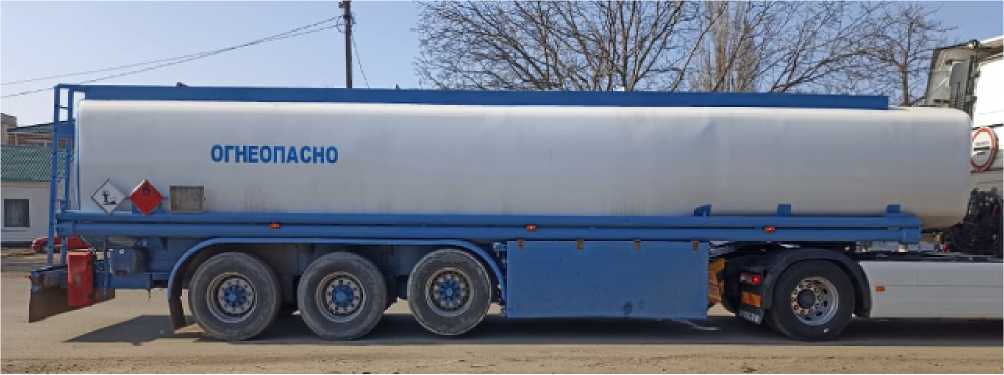

Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS K-STA 24

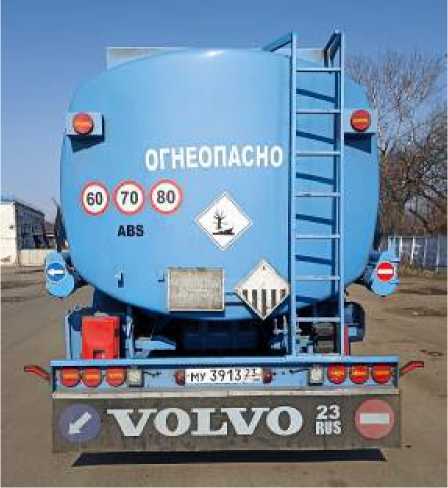

Рисунок 2 - Общий вид полуприцепа-цистерны ELLINGHAUS K-STA 24

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2:

1 'казатель уровня

знака поверки

Б (4:1)

Верпшб борт цистерны

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель

уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.

Таблица 3 - ______________

Наименование	Обозначение	Количество
Полуприцеп-цистерна	ELLINGHAUS К-STA 24	1 шт.
Паспорт	-	1 экз.

Таблица 1 - Метрологические характеристики_________________________________________

Наименование характеристики	Значение
Номинальная вместимость, дм³	40 800
Количество секций, шт.	6
Номинальная вместимость секций, дм³ 1 секция, дм³	7 300
2 секция, дм³	7 100
3 секция, дм³	6 100
4 секция, дм³	6 100
5 секция, дм³	7 100
6 секция, дм³	7 100
Пределы допускаемой относительной
погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг, не более	6970
Температура окружающей среды при эксплуатации, °С	от - 40 до + 45
