Номер по Госреестру СИ: 96260-25
96260-25 Полуприцепы-цистерны
(ELLINGHAUS STA-24-39/6)
Назначение средства измерений:
Полуприцепы-цистерны ELLINGHAUS STA-24-39/6 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 29.08.2025
Срок свидетельства -
Номер записи - 832cebe4-a2ff-8e4a-7b2d-8cc03751a7f6
ID в реестре СИ - 1426606
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ELLINGHAUS STA-24-39/6, ELLINGHAUS STA-24,
Производитель
Изготовитель - ELLINGHAUS
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1832 от 2025.08.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Полуприцепы-цистерны (ELLINGHAUS STA-24-39/6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ELLINGHAUS
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94795-25 |
Полуприцепы-цистерны, ELLINGHAUS D-STA24 ELLINGHAUS (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95178-25 |
Полуприцепы-цистерны, ELLINGHAUS ELLINGHAUS (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95411-25 |
Полуприцеп-цистерна, ELLINGHAUS K-STA 24 ELLINGHAUS (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96260-25 |
Полуприцепы-цистерны, ELLINGHAUS STA-24-39/6 ELLINGHAUS (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
97297-25 |
Полуприцеп-цистерна, ELLINGHAUS D-STA24-43.5/5 ELLINGHAUS (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Полуприцепы-цистерны (ELLINGHAUS STA-24-39/6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (ELLINGHAUS STA-24-39/6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
ПравообладательELLINGHAUS, Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany
Испытательный центр
Закрытое акционерное общество «Нефтебазстрой»(ЗАО «Нефтебазстрой»)
ИНН 6311086065
Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97
Правообладатель
ELLINGHAUS, ГерманияАдрес: Bonner Str. 4 D-51379, Leverkusen, Germany
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1 и рисунке 2, в виде цифрового обозначения ударным методом.
К данному типу относятся полуприцепы-цистерны ELLINGHAUS STA-24-39/6 с заводскими номерами 851133, 861152.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1 и 2.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепов-цистерн ELLINGHAUS STA-24-39/6 для защиты от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS STA-24-39/6 зав. № 851133 и место нанесения заводского номера

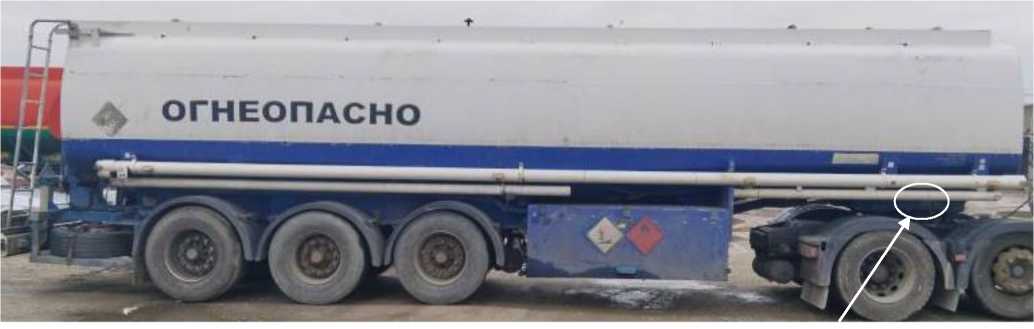

Место нанесения заводского номера
Рисунок 2 - Общий вид полуприцепа-цистерны ELLINGHAUS STA-24-39/6 зав. № 861152 и место нанесения заводского номера
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ELLINGHAUS STA-24- 39/6 |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 шт. | |
|
Руководство по эксплуатации |
2 экз. |
|
Таблица 1 - Метрологические характеристики | ||
|
Наименование характеристики |
Значение | |
|
Заводской номер |
851133 |
861152 |
|
Номинальная вместимость, дм3 |
38000 |
37700 |
|
Действительная вместимость 1 -й секции, дм3 |
7300 |
7100 |
|
Действительная вместимость 2-й секции, дм3 |
7300 |
7400 |
|
Действительная вместимость 3 -й секции, дм3 |
4700 |
4850 |
|
Действительная вместимость 4-й секции, дм3 |
4200 |
3850 |
|
Действительная вместимость 5-й секции, дм3 |
7000 |
7300 |
|
Действительная вместимость 6-й секции, дм3 |
7500 |
7200 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7000 |
|
Длина, мм, не более |
11200 |
|
Высота, мм, не более |
3200 |
|
Ширина, мм, не более |
2450 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
