Сведения о средстве измерений: 95500-25 Трансформаторы тока измерительные

Номер по Госреестру СИ: 95500-25
95500-25 Трансформаторы тока измерительные
(Ziegler)

Назначение средства измерений:
Трансформаторы тока измерительные Ziegler (далее по тексту - трансформаторы тока) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных и трехфазных электрических цепях переменного тока.

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3

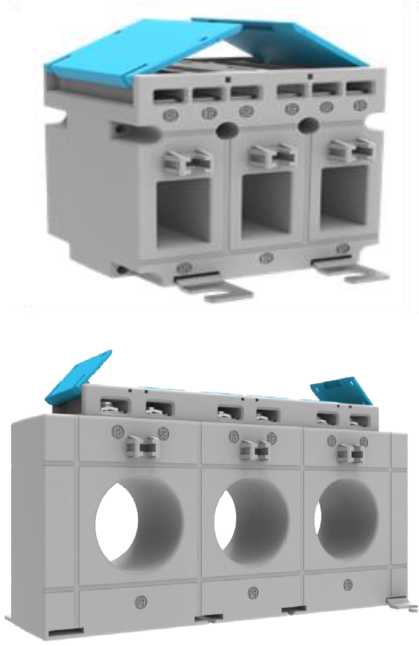

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5

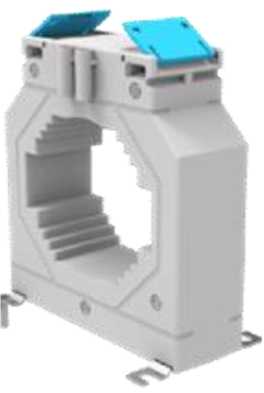

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6

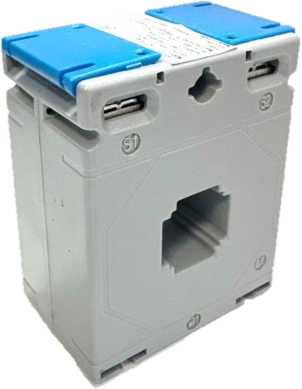

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7

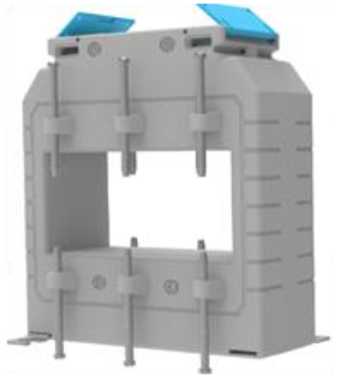

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 8

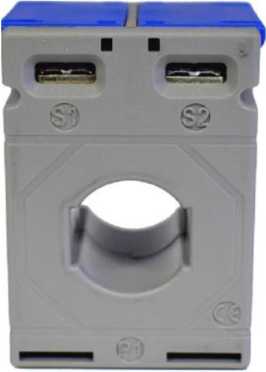

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 9

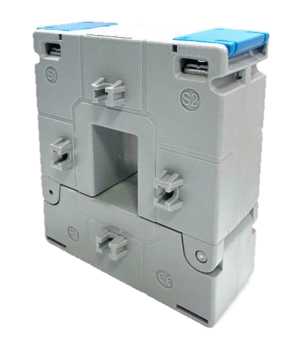

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 10

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 19.05.2030
Номер записи - 197275
ID в реестре СИ - 1425645
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ziegler MAK CТ 50/30(30) 150/5A 2.5VA Cl 0.5, Ziegler MAK CТ 50/30(30) 150/5A 1VA Cl 0.5, Ziegler MAK CТ 50/30(30) 125/1A 1VA CL 0,5, Ziegler MAK CТ 50/30(30) 100/5A 1VA Cl 0.5, Ziegler MAK CТ 50/21(50) 50/5A 1VA CL 0.5, Ziegler MAK CТ 50/14(50) 50/5A cl 0.5 1VA, Ziegler MAK CТ 140/130V(45) 4000/5A 20VA CL 0.5, Ziegler MAK CТ 140/100H(45) 4000/5A 60VA Cl 0.5, Ziegler MAK CТ 140/100H 2500/5A 15VA Cl 0.5s, Ziegler MAK CТ 140/100H 2000/5A 15VA Cl 0.5s, Ziegler MAK CТ 104/80(45) 2000/1A 20VA CL 0.5, Ziegler MAK CТ 104/80(45) 2000/1A 10VA CL 0.5s, Ziegler MAK CТ 100/130V(45) 3000/5A 5VA CL 0.5, Ziegler MAK CТ 100/130V(45) 3000/5A 10VA CL 0.5, Ziegler MAK CТ 100/100V(45) 1000/5A 5VA 0.5, Ziegler MAK CT 50/30 (30), Ziegler MAK CT 50/21 (50), Ziegler MAK CT 100/100V(45) 1000/5A 2.5VA 0.5s, Ziegler MAK CТ 86/50(45) 800/5A 10VA Cl 0.5S, Ziegler MAK CТ 45/14(40) 75/1A 2.5VA CL 1.0,

Производитель

Изготовитель - Фирма "Rishabh Instruments limited"
Страна - РОССИЯ
Населенный пункт - India
Уведомление о начале осуществления предпринимательской деятельности -

MI_14 Надежность СИ (по типам СИ и поверкам)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 556
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока измерительные (Ziegler)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rishabh Instruments limited"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
94773-25 28.02.2030	Трансформаторы тока, RISH Xmer Фирма "Rishabh Instruments limited" (РОССИЯ India)	ОТ МП	4 года
95334-25 25.04.2030	Амперметры аналоговые щитовые, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India)	ОТ МП	2 года
95500-25 19.05.2030	Трансформаторы тока измерительные, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India)	ОТ МП	4 года
95556-25 26.05.2030	Вольтметры аналоговые щитовые, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India)	ОТ МП	2 года

RT_23 Анализ рынка поверки Барнаула

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока измерительные (Ziegler)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Ziegler МАК СТ 4000/5А 140/130V(45) 20VA CL0.5 Ziegler МАК СТ SC 6000/5А 195/80 SC (64) 30VA 0.5 Ziegler МАК СТ SC 5000/5А 195/80 SC (64) 30VA 0.5 Ziegler МАК СТ 1000/5А 74/50(45) 12.5VA 0.5 Ziegler МАК СТ 600/5А 62/40(40) 7.5VA 0,5 Ziegler МАК СТ 50/5А 45/21(40) 1.5VA 0.5 Ziegler МАК СТ 1500/1А 86/60(45) 10VA 0,5s Ziegler МАК СТ 1250/1А 86/60(45) 10VA 0,5s Ziegler MAK CТ 74/50(45) 600/1A 5VA CL 0.5 Ziegler MAK CТ 50/14(50) 50/5A cl 0.5 1VA	373	20	373	0	0	373	373	0
ООО "НИЦ "ЭНЕРГО" (RA.RU.314019)		Ziegler MAK CT 50/21 (50) Ziegler MAK CT 50/30 (30)	183		183	0	0	183	183	0

Стоимость поверки Трансформаторы тока измерительные (Ziegler)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в паспорте в разделе 5 «Методика (методы) измерений» документа «Трансформатор тока измерительный Ziegler. Паспорт».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 8.217-2024 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;

«Трансформаторы тока измерительные Ziegler. Стандарт предприятия».

Правообладатель

Фирма «Rishabh Instruments limited», Индия

Адрес юридического лица: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

Изготовитель

Фирма «Rishabh Instruments limited», Индия
Адрес: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Правообладатель

Фирма «Rishabh Instruments limited», Индия
Адрес юридического лица: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный току первичной обмотки.

Трансформаторы тока являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах тока с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах тока с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов тока конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.

Трансформаторы тока имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната. Модификации трансформаторов тока отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон, габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.

Серийный номер наносится на маркировочную табличку типографским методом в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов тока представлен на рисунке 1. Цвет и форма корпуса, размер и форма проходных окон могут отличаться от представленных на рисунке 1. Место нанесения серийного номера и место нанесения знака поверки представлены на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция не предполагает доступа к органам настройки и регулировки. Знак поверки наносится в виде печатного оттиска или в виде наклейки на корпусе трансформаторов тока.

Структура условного обозначения модификаций трансформаторов тока:

Ziegler	Х	Х /	Х	X	(X)
					Толщина корпуса трансформатора тока, мм Примечание - Данный символ может отсутствовать
				Обозначение исполнений в зависимости от конструктивных особенностей*: □ - базовое исполнение W - трансформаторы тока с первичной цепью V - трансформаторы тока с вертикальным окном H - трансформаторы тока с горизонтальным окном P - трансформаторы тока, предназначенные цепей для защиты SC - трансформаторы тока с разъемным сердечником
			Ширина шины, мм Примечание - Данный символ может отсутствовать
		Ширина корпуса трансформатора тока, мм
	Обозначение серии: МАК СТ 3PH - трансформатор тока трехфазной группы МАК СТ - трансформатор тока однофазной группы
Обозначение типа трансформаторов тока

* применимо только для трансформаторов тока однофазной группы

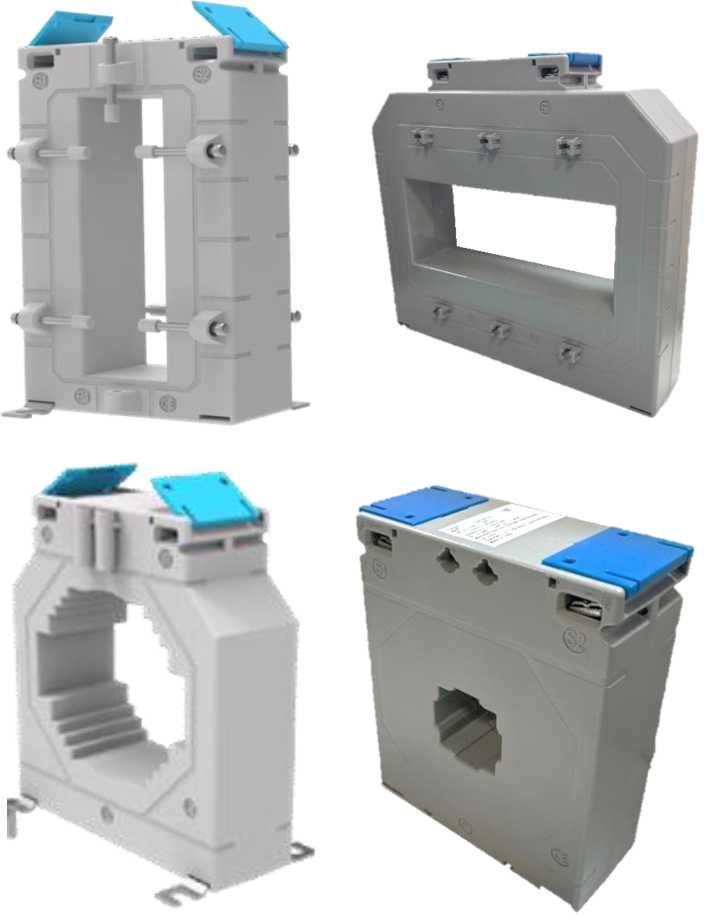

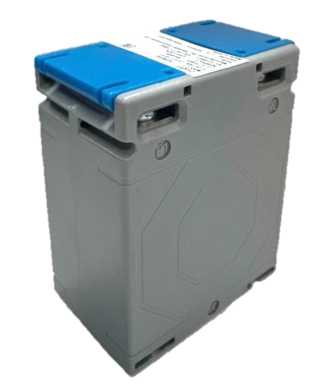

Внешний вид. Трансформаторы тока измерительные (Ziegler), http://oei-analitika.ru

а) серии Ziegler МАК СТ 3PH

в) серии Ziegler МАК СТ (исполнение V)

б) серии Ziegler МАК СТ (исполнение H)

б) серии Ziegler МАК СТ (исполнение базовое)

в) серии Ziegler МАК СТ (исполнение SC)

г) серии Ziegler МАК СТ (исполнение Р)

д) серии Ziegler МАК СТ (исполнение W)

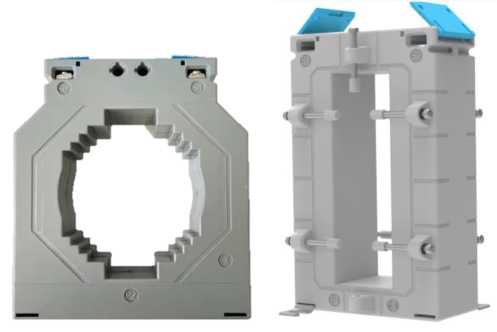

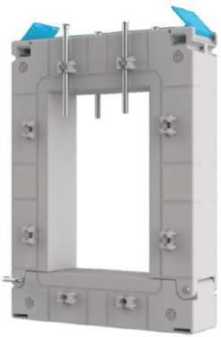

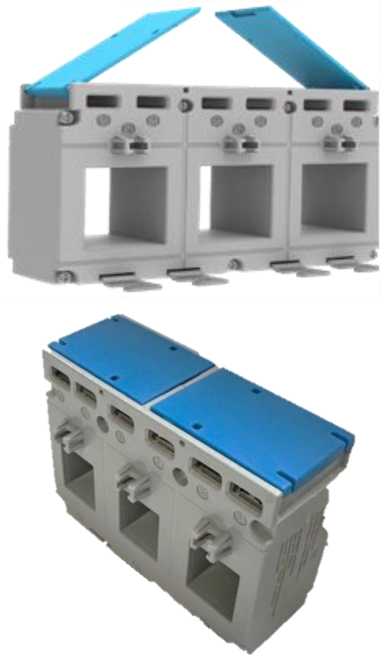

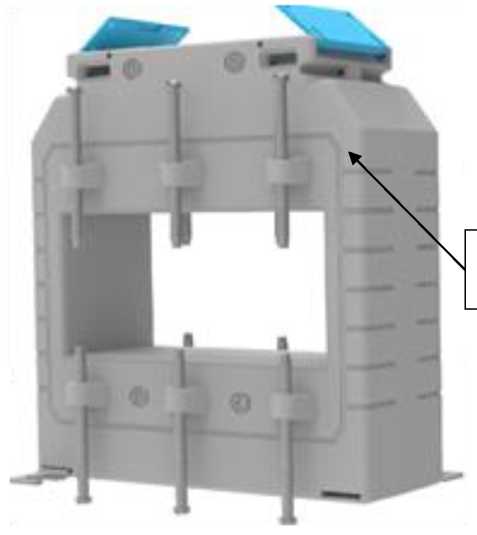

Рисунок 1 - Общий вид трансформаторов тока

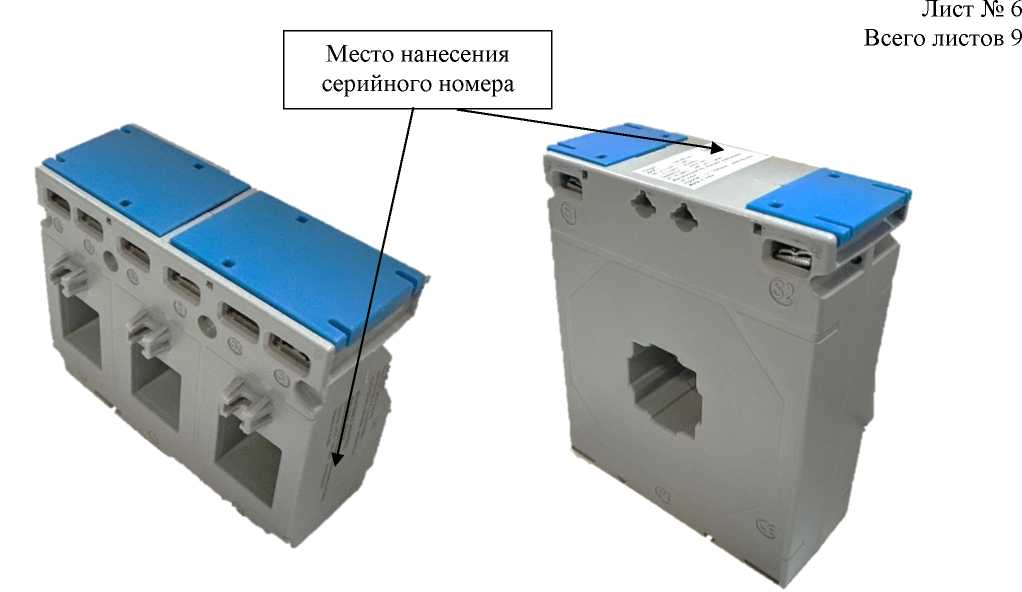

Место нанесения знака поверки
