Сведения о средстве измерений: 95556-25 Вольтметры аналоговые щитовые

Номер по Госреестру СИ: 95556-25
95556-25 Вольтметры аналоговые щитовые
(Ziegler)

Назначение средства измерений:
Вольтметры аналоговые щитовые Ziegler (далее - вольтметры) предназначены для измерений напряжения постоянного или переменного тока в однофазных или трехфазных электрических цепях.

сертификация программного обеспечения
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вольтметры аналоговые щитовые
Рисунок № 1
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Вольтметры аналоговые щитовые
Рисунок № 2
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Вольтметры аналоговые щитовые

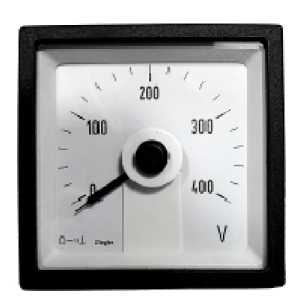

Рисунок № 3
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Вольтметры аналоговые щитовые
Рисунок № 4
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Вольтметры аналоговые щитовые
Рисунок № 5
Внешний вид. Вольтметры аналоговые щитовые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Вольтметры аналоговые щитовые

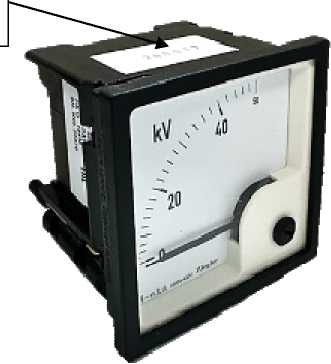

Рисунок № 6

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197331
ID в реестре СИ - 1425800
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РQ 72-х, РQ 72, ЕQ 72-х, ЕQ 72, Ziegler, PQ96 600В/4-20мА, EQ72-х, EQ72--х, EQ72 500В, EQ72 125В 10000В/100В 12,5кВ, EQ 72-х, EQ 72 500В, EQ 72 120В 35кВ/100В 40кВ, EQ 72, EQ 48-х,

Производитель

Изготовитель - Фирма "Rishabh Instruments limited"
Страна - РОССИЯ
Населенный пункт - India
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 308
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Вольтметры аналоговые щитовые (Ziegler)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rishabh Instruments limited"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94773-25
28.02.2030
Трансформаторы тока, RISH Xmer
Фирма "Rishabh Instruments limited" (РОССИЯ India)
ОТ
МП
4 года
95334-25
25.04.2030
Амперметры аналоговые щитовые, Ziegler
Фирма "Rishabh Instruments limited" (РОССИЯ India)
ОТ
МП
2 года
95500-25
19.05.2030
Трансформаторы тока измерительные, Ziegler
Фирма "Rishabh Instruments limited" (РОССИЯ India)
ОТ
МП
4 года
95556-25
26.05.2030
Вольтметры аналоговые щитовые, Ziegler
Фирма "Rishabh Instruments limited" (РОССИЯ India)
ОТ
МП
2 года

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Вольтметры аналоговые щитовые (Ziegler)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "К-С"
(RA.RU.310467)
  • EQ72 125В 10000В/100В 12,5кВ
  • EQ 72 500В
  • EQ 72 120В 35кВ/100В 40кВ
  • EQ72 500В
  • PQ96 600В/4-20мА
  • EQ 72 2000А/1А
  • 22 22 0 0 22 22 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • ЕQ 72-х
  • РQ 72-х
  • EQ72-х
  • EQ 72-х
  • EQ 48-х
  • РQ 72
  • Ziegler
  • EQ 72
  • ЕQ 72
  • EQ72--х
  • 286 60 286 0 0 286 286 0

    Стоимость поверки Вольтметры аналоговые щитовые (Ziegler)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Работа устройства» документа «Вольтметр аналоговый щитовой Ziegler. Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

    ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;

    ГОСТ 8.497-83 «Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;

    ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    «Вольтметры аналоговые щитовые Ziegler. Стандарт предприятия».

    Правообладатель

    Фирма «Rishabh Instruments limited», Индия

    Адрес юридического лица: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

    Изготовитель

    Фирма «Rishabh Instruments limited», Индия
    Адрес: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Фирма «Rishabh Instruments limited», Индия
    Адрес юридического лица: F-31, MIDC, Satpur Nashik - 422007 Maharashtra India

    По принципу действия вольтметры подразделяются на вольтметры электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником, и вольтметры магнитоэлектрической системы с подвижной катушкой.

    Принцип действия вольтметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала.

    Принцип действия вольтметров магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с постоянным электрическим током, протекающим по обмотке катушки.

    Вольтметры относятся к аналоговым показывающим приборам непосредственного или трансформаторного включения.

    Конструктивно вольтметры выполнены в диэлектрических пластиковых корпусах. Шкалы вольтметров являются сменными и имеют различный диапазон измерений. Вольтметры предназначены для щитового крепления.

    Вольтметры серии EQ имеют отсчётное устройство в виде неравномерной квадрантной шкалы, вольтметры серии PQ имеют равномерную шкалу с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Отсчётное устройство вольтметров серии DSL представляет собой равномерную шкалу с угловым размером 240° с нулевой отметкой на краю диапазона. Корректор нуля - механический.

    Вольтметры с индексом «SWT» имеют встроенный переключатель для измерений линейных и фазных напряжений переменного тока в любой из фаз. Вольтметры с префиксом «2» имеют двойную шкалу и предназначены для измерений напряжения переменного тока в двух независимых электрических цепях, например, при синхронизации.

    Вольтметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), углом отклонения указателя (90° или 240°), наличием или отсутствием переключателя, габаритными размерами и массой.

    Структура условного обозначения модификаций вольтметров без индекса «SWT»:

    Ziegler

    Х_________________________

    Степень защиты IP (в соответствии с ГОСТ 14254-2015):

    Символ отсутствует - степень защиты с лицевой части IP52

    IPxx - другая степень защиты с лицевой части, «xx» - обозначение по ГОСТ 142542015

    Отметка на шкале:

    RMxx - отметка на значении «xx» (величина на шкале)

    Символ отсутствует - красная отметка на шкале отсутствует

    Красный указатель:

    RP - дополнительный красный указатель присутствует Символ отсутствует - дополнительный красный указатель

    отсутствует___________________________________________

    Вид шкалы:

    Символ отсутствует - дуговая шкала с углом 90°

    Х - круговая шкала с углом дуги 240°_________________________

    Характеристики:

    • - для вольтметров прямого включения: верхний предел диапазона измерений и перегрузочная шкала (при наличии)

    • - для вольтметров с подключением через трансформатор: верхний предел диапазона измерений и перегрузочная шкала (при наличии)

    • - для вольтметров с подключением через внешний преобразователь: верхний предел диапазона измерений входа и шкалы

    • - для любых вольтметров со шкалой в произвольных величинах: верхний предел диапазона измерений и верхний предел диапазона показаний в единицах физической величины

    Примечания:

    • 1) допускается не указывать верхний предел диапазона измерений, если он численно соответствует параметрам трансформатора или преобразователя.

    • 2) для приборов с двумя измерительными системами необходимо указать

    верхний предел диапазона измерений и шкалу для каждой системы.__________

    Габаритные размеры:

    48 - 48^48 мм (для всех обозначений кроме 2EQ и 2PQ)

    72 - 72x72 мм (для всех обозначений кроме 2EQ и 2PQ)

    96 - 96x96 мм 144 - 144x144 мм

    Обозначение серии в зависимости от рода измеряемого тока:

    EQ - переменный ток

    2EQ - двойной переменный ток в двух независимых электрических цепях PQ - постоянный ток

    2PQ - двойной постоянный ток в двух независимых электрических цепях DSL - постоянный ток

    Обозначение типа вольтметров

    Структура условного обозначения модификаций вольтметров с индексом «SWT»:

    Ziegler

    Х

    Х

    Х

    Характеристики:

    верхний предел диапазона измерений и перегрузочная шкала (если применяется)

    Габаритные размеры:

    72 - 72^72 мм

    96 - 96x96 мм

    Обозначение серии в зависимости от рода измеряемого тока: EQ SWT - переменный ток с переключателем

    Обозначение типа вольтметров

    Заводской номер наносится на наклейку, нанесенную на корпус вольтметра, любым технологическим способом в виде цифрового кода.

    Общий вид вольтметров с указанием места нанесения заводского номера представлен на рисунках 1-2. Пример маркировочной наклейки представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - конструктивный: конструкция вольтметров не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на амперметры не предусмотрено.

    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru
    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru

    б) вольтметры серии PQ

    а) вольтметры серии EQ

    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru
    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru

    в) вольтметры серии DSL с углом 240

    г) вольтметры серии EQ с индексом «SWT»

    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru

    д) вольтметры серии 2PQ, 2EQ

    Рисунок 1 - Общий вид вольтметров

    Место нанесения заводского номера

    Внешний вид. Вольтметры аналоговые щитовые (Ziegler), http://oei-analitika.ru

    Рисунок 2 - Общий вид вольтметров с указанием места нанесения заводского номера

    Ziegler EQ 72 500V 600V CAT III FA Q 15436

    SR. NO.

    500V

    EHE

    Рисунок 3 - Пример маркировочной наклейки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Вольтметр аналоговый щитовой

    Ziegler

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от 0 до 10001)

    Диапазон измерений напряжения переменного тока для вольтметров непосредственного включения в диапазоне частот от 45 до 65 Гц, В

    от 0 до 10001)

    Диапазон измерений напряжения переменного тока для вольтметров трансформаторного включения2), В

    от 0 до 1 000 0001)

    Класс точности по ГОСТ 8711-93

    1,5; 2,5

    Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока, Y, %

    ±1,5; ±2,5

    Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения постоянного тока, Y, %

    ±1,5; ±2,5

    Пределы допускаемой вариации показаний, В:

    • - для класса точности 1,5 по ГОСТ 8711-93

    • - для класса точности 2,5 по ГОСТ 8711-93

    ±(0,015/инорм)

    ±(0,025 •инорм)

    • 1) - Указан максимально возможный предел измерений. Верхний предел диапазона измерений приведен на маркировочной табличке вольтметра.

    • 2) - При подключении к трансформаторам с номинальными значениями вторичной обмотки до 500 В. Параметры трансформатора указаны на шкале вольтметра.

    инорм - нормирующее значение, равное верхнему пределу диапазона измерений.

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение для модификаций с индексом

    EQ 48,

    PQ 48,

    DSL 48

    EQ 72,

    PQ 72,

    EQ SWT

    72,

    DSL 72

    EQ 96,

    PQ 96,

    EQ SWT

    96,

    DSL 96,

    2EQ 96,

    2PQ 96

    EQ 144,

    PQ 144,

    DSL 144, 2EQ 144, 2PQ 144

    Длина шкалы, мм, не более

    70

    106

    142

    230

    Г абаритные размеры (длина х высота х ширина), мм, не более

    48х48х81

    72х72х76

    96х96х76

    144х144х76

    Масса, кг, не более

    0,15

    0,2

    0,29

    0,40

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -10 до +55

    - относительная влажность воздуха при

    +25 °С (без конденсации), %

    100

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    20

    Средняя наработка до отказа, ч

    65 000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
