Сведения о средстве измерений: 95938-25 Уровнемеры микроволновые

Номер по Госреестру СИ: 95938-25
95938-25 Уровнемеры микроволновые
(CGR8X00)

Назначение средства измерений:
Уровнемеры микроволновые CGR8X00 (далее уровнемеры) предназначены для непрерывного измерения уровня различных жидкостей и сыпучих сред.

сертификация программного обеспечения
Внешний вид. Уровнемеры микроволновые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры микроволновые
Рисунок № 1
Внешний вид. Уровнемеры микроволновые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры микроволновые
Рисунок № 2
Внешний вид. Уровнемеры микроволновые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры микроволновые
Рисунок № 3
Внешний вид. Уровнемеры микроволновые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Уровнемеры микроволновые
Рисунок № 4

Общие сведения

Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 6676a36e-2688-7cd1-fbbf-826989788393
ID в реестре СИ - 1426207
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - BEIJING RETTAR TECHNOLOGY CO., LTD.
Страна - КИТАЙ
Населенный пункт - 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing
Уведомление о начале осуществления предпринимательской деятельности -

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Уровнемеры микроволновые (CGR8X00)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений BEIJING RETTAR TECHNOLOGY CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95938-25
21.07.2030
Уровнемеры микроволновые, CGR8X00
BEIJING RETTAR TECHNOLOGY CO., LTD. (КИТАЙ 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing)
ОТ
МП
3 года
96485-25
24.09.2030
Уровнемеры радарные, CPR6Х00
BEIJING RETTAR TECHNOLOGY CO., LTD. (КИТАЙ 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing)
ОТ
МП
1 год

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры микроволновые (CGR8X00)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры микроволновые (CGR8X00)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.

ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RETTAR

Номер версии (идентификационный номер) ПО

5XX.6XX

Цифровой идентификатор ПО

-

«XX» в “5XX означает версию программного обеспечения платы электронного преобразователя;

«XX» в “6XX означает версию программного обеспечения для печатной платы жидкокристаллического дисплея.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации раздел 5.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. №3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация фирмы BEIJING RETTAR TECHNOLOGY CO., LTD., Китай.

Правообладатель

Фирма: BEIJING RETTAR TECHNOLOGY CO., LTD., Китай.

Адрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай

Тел.: +86 400 801 0770

E-mail:marketing@rettar.com

Изготовитель

Фирма: BEIJING RETTAR TECHNOLOGY CO., LTD, Китай.
Адрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай
Тел.: +86 400 801 0770
E-mail:marketing@rettar.com
Адреса мест осуществления деятельности:
3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing, Китай
No.20 Xingwang Road, Wuqing District, Tianjin, Китай

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Фирма: BEIJING RETTAR TECHNOLOGY CO., LTD., Китай.
Адрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай
Тел.: +86 400 801 0770
E-mail:marketing@rettar.com

Принцип измерения уровня основан на определении времени прохождения электромагнитного сигнала электромагнитного сигнала от преобразователя частоты вдоль зонда (волноводного стержня или троса) до поверхности измеряемой среды. Поверхность измеряемой среды отражает электромагнитный сигнал, образуя электромагнитный эхо-сигнал, который возвращается вдоль зонда (волноводного стержня или троса) обратно к преобразователю частоты.

Используя значения скорости распространения электромагнитного сигнала, уровнемер измеряет расстояние от первичного преобразователя до поверхности измеряемой среды.

Уровнемер состоит из зонда и измерительного преобразователя, он может иметь компактное или раздельное исполнение.

Уровнемер монтируется над поверхностью измеряемой среды. Соединение с объектом осуществляется посредством резьбового или фланцевого соединения

Исполнения уровнемеров различаются конструктивным исполнением зонда (рисунок 1).

CGR8X00**Y*******

X- Измеряемая среда

  • 1- для жидких сред

  • 2- для сыпучих сред

  • 3- для коррозионных жидкостей

6- для жидкостей при высоких температурах и высоком давлении

Y- Форма зонда

В зависимости от измеряемой среды и конструктивного исполнения зонда применяются следующие модификации:

Конструкция зонда (Y)

Измеряемая среда (Х)

Жидкость

Сыпучие

Коррозионные жидкости

Жидкости при высоких температурах и высоком давлении

1

2

3

6

B- 02 мм трос + груз/нержавеющая сталь 316

+

-

-

+

A- 04 мм трос + груз/нержавеющая сталь 316

+

ш8

с полимерным покрытием PFA

+

E-       010       мм       -

стержень/нержавеющая сталь 316

+

-

-

+

F- 016мм - стержень/нержавеющая сталь 316

+

ш12мм

трос

ш10 мм с полимерным покрытием PFA

+

L-   016   мм   стержень   /

нержавеющая сталь 316

-

+

-

-

G - 04мм - двойной трос из нержавеющей     стали     +

груз/нержавеющая сталь 316

+

+

L- Коаксиальный волновод 022 мм + соединение с несколькими отверстиями/нержавеющая сталь 316

+

+

P- Коаксиальный волновод 0 42 мм     +     перфорированное

соединение / нержавеющая сталь 316

+

+

CGR8100

<

, 1

X/

•дл            jV

1B, 1A

1E, 1F

1G

1L, 1P

CGR8200

CGR8300

d

1

J

L

2A, 2F

2L

3A

3F

CGR8600

L

6B, 6A

6E, 6F

6G

6L, 6P

Рисунок 1 - Внешний вид уровнемеров в зависимости о модификации

Для обслуживания, настройки и диагностики уровнемеров с персонального компьютера могут использоваться сервисные программы RETTAR.

Информация о настройках и последних измеренных значениях прибора автоматически сохраняется в энергонезависимой памяти уровнемера, встроенной в корпус электронного преобразователя уровнемера. Настройки прибора можно также сохранить в энергонезависимой памяти. Внешний вид электронного преобразователя приведен на рисунке 2.

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба (рисунок 3).

Внешний вид. Уровнемеры микроволновые (CGR8X00), http://oei-analitika.ru

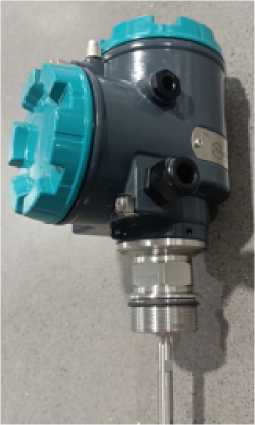

Рисунок 2 - Внешний вид электронного

преобразователя.

Внешний вид. Уровнемеры микроволновые (CGR8X00), http://oei-analitika.ru

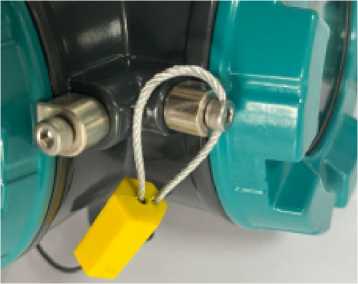

Рисунок 3 - Пломбирование корпуса уровнемера

Измерительная информация может передаваться в виде аналогового сигнала    (4...20

мА) и/или цифрового сигнала (HART, RS485) в измерительный преобразователь, контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера.

Наименование фирмы, торговая марка, обозначение уровнемеров, их серийные номера, параметры питания, температура окружающей среды, данные по взрывозащите указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на корпусе электронного блока. Серийные номера уровнемеров состоят из латинских букв и арабских цифр. Пример маркировочной таблички представлен на рисунке 4.

PVnrirf M-irp-Giirfpr. Miu? Radar LsreL Iraramill» Meds. № ma:CGRBl ПЛАТА ZfLEKAMA

Rawri Тлмтр|£г?2П4 ДГ 4-MmA

Внешний вид. Уровнемеры микроволновые (CGR8X00), http://oei-analitika.ru

ECtx :cc 40: хххххмхк

□ UyTI-lewd. чд>1.$ rear o* GonsMitihn I /2014

Внешний вид. Уровнемеры микроволновые (CGR8X00), http://oei-analitika.ru

Oll"₽r lnf*krntt4iirn*MA!fF in СМПА

t di d Add’Kib.

BSJINQ RETWTfcHSDLDEYOQ, LTD

Мп.ТЛИгп'лнпд R«iiri. Mjqinrj DKInn.Tliirjin, пн.гпгл

Место для серийного номера

Рисунок 4 - Маркировочная табличка.


Таблица 4

Наименование

Обозначение

Кол-

во

Примечание

1 Уровнемер микроволновой

CGR8X00

1

В соответствии с заказом

2 Комплект ЗИП

1

В соответствии с заказом

3 Руководство по эксплуатации

РЭ

1

4 Паспорт

ПС

1


Таблица 2

Наименование характеристики

Значение

Исполнение уровнемера

CGR8100

CGR8200

CGR8300

CGR8600

Модификации

1В,

IE, 1F

1G

IL, 1Р

2А, 2F

2L

ЗА

3

6В, 6А

6Е, 6F

6G

6L, 6Р

Исполнение зонда

тро сов ое

стержне вое

двойно й кабель

коаксиа

льное

тросово

е

стержне вое

тросово

е

стержне вое

тросово

е

стержне во

е

двойн ой кабел ь

коаксиаль

ное

Рабочая среда

Жидкости

Сыпучие среды

Коррозионные жидкости

жидкости при высоких температурах и высоком давлении

Диапазон измерений уровня, м

от 0,2 до 6

от 0,2 до 10

от 0,2 до 20

от 0,2 до 30

от 0,2 до 6

от 0,2 до 10

от 0,2 до 20

от 0,2 до 30

от 0,2 до 6

от 0,2 до 10

От 0,2 до 20

От 0,2 до 30

от 0,2 до 6

от 0,2 до 10

от 0,2 до 20

от 0,2 до 30

Пределы основной допускаемой абсолютной погрешности измерений уровня, мм

от 0,2 до 6

от 0,2 до 10

от 0,2 до 20

от 0,2 до 30

±2

±5

±8

±10

±2

±5

±8

±10

±2

±5

±8

±10

±2

±5

±8

±10

Дополнительная погрешность измерений уровня, вызванная отклонением температуры окружающей среды от нормальной на каждые 10 °C, мм/м

0,17

0,17

0,17

0,17

Рабочая температура, °C (в месте монтажа на резервуаре)*

от -40 до ±200

от -40 до ±200

от -40 до ±200

от -196 до ±450

Рабочее давление, МПа (бар)

от -0,1 до 4

От -0,1 до 4

от 0,1 до 4

от -0,1 до 40

Температура окружающего воздуха, °C

от -40 до ±80

Наименование характеристики

Значение

Исполнение уровнемера

CGR8100               CGR8200         CGR8300                 CGR8600

Выходной сигнал:

  • - токовый, мА

  • - цифровой

от 4 до 20

HART; RS485

Параметры электрического питания: напряжение постоянного тока, В напряжение переменного тока, В

от 20 до28

от 90 до 253

Температура транспортирования и хранения, °C

от -40 до +80

Габаритные размеры корпуса преобразователя, мм, не более

148x151x115

Масса без фланцев и зонда, не более, кг

2,5

Степень защиты от внешних воздействий по

ГОСТ 14254-2015

IP 67

Маркировка взрывозащиты

ОЕх ia ПС Т6/Т2/Т1 Ga, Ex ia ШС Т80оС/Т290°С/450°С Da, 1Ех db ia [ia Ga] ПС T6/T2/T1 Gb

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч

131400

Лист № 8 Всего листов 9

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
