Номер по Госреестру СИ: 96485-25
96485-25 Уровнемеры радарные
(CPR6Х00)
Назначение средства измерений:
Уровнемеры радарные CPR6X00 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких сред в открытом пространстве, резервуарах и сосудах.
Внешний вид.
Уровнемеры радарные

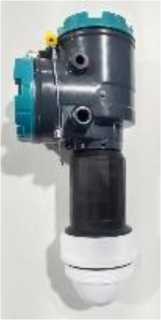

Рисунок № 1
Внешний вид.
Уровнемеры радарные
Рисунок № 2
Внешний вид.
Уровнемеры радарные
Рисунок № 3
Внешний вид.
Уровнемеры радарные
Рисунок № 4
Внешний вид.
Уровнемеры радарные
Рисунок № 5
Внешний вид.
Уровнемеры радарные

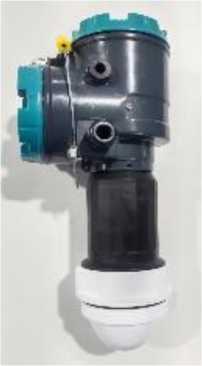

Рисунок № 6
Внешний вид.
Уровнемеры радарные

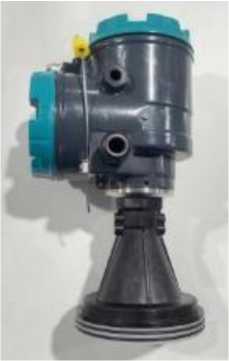

Рисунок № 7
Внешний вид.
Уровнемеры радарные
Рисунок № 8
Внешний вид.
Уровнемеры радарные
Рисунок № 9
Внешний вид.
Уровнемеры радарные
Рисунок № 10
Общие сведения
Дата публикации - 29.09.2025
Срок свидетельства - 24.09.2030
Номер записи - b05fc99a-38b1-e86a-ba2c-5988a5cf6c59
ID в реестре СИ - 1426995
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - BEIJING RETTAR TECHNOLOGY CO., LTD.
Страна - КИТАЙ
Населенный пункт - 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing
Уведомление о начале осуществления предпринимательской деятельности -
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Уровнемеры радарные (CPR6Х00)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений BEIJING RETTAR TECHNOLOGY CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95938-25 21.07.2030 |
Уровнемеры микроволновые, CGR8X00 BEIJING RETTAR TECHNOLOGY CO., LTD. (КИТАЙ 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing) |
ОТ МП |
3 года |
|
96485-25 24.09.2030 |
Уровнемеры радарные, CPR6Х00 BEIJING RETTAR TECHNOLOGY CO., LTD. (КИТАЙ 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Уровнемеры радарные (CPR6Х00)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радарные (CPR6Х00)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемер имеет встроенное программное обеспечение, которое устанавливается (прошивается) в память прибора в момент изготовления.
При выпуске устанавливается пятизначный пароль, который делает доступ пользователя невозможным, поэтому программное обеспечение не может быть изменено во время эксплуатации, предотвращая его изменение.
Программное обеспечение используется для преобразования, обработки, передачи и отображения измерительной информации.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RETTAR |
|
Номер версии (идентификационный номер) ПО |
5XX.6XX |
|
Цифровой идентификатор ПО |
не отображается |
«XX» в “5XX означает версию программного обеспечения платы электронного преобразователя;
«XX» в “6XX означает версию программного обеспечения для печатной платы жидкокристаллического дисплея.
В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки.
Лист № 7 Всего листов 8Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации раздел 5.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30.12.2019 г. №3459;
Техническая документация фирмы BEIJING RETTAR TECHNOLOGY CO., LTD., Китай. Правообладатель
Фирма BEIJING RETTAR TECHNOLOGY CO., LTD., Китай
Адрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай
Тел.: +86 400 801 0770
E-mail:marketing@rettar.com
Изготовитель
Фирма BEIJING RETTAR TECHNOLOGY CO., LTD, КитайАдрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай
Тел.: +86 400 801 0770
E-mail: marketing@rettar.com
Адреса мест осуществления деятельности:
3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing, Китай
No.20 Xingwang Road, Wuqing District, Tianjin, Китай
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма BEIJING RETTAR TECHNOLOGY CO., LTD., Китай
Адрес: 92B, No.15, Jingsheng South 4th Street, Jinqiao Science and Technology Industrial Base, Tongzhou Park, Zhongguancun Science and Technology Park, Beijing Economic-Technological Development Area (Tongzhou), Beijing, Китай
Тел.: +86 400 801 0770
E-mail:marketing@rettar.com
Принцип измерений уровня основан на технологии непрерывного излучения с частотной модуляцией. Уровнемер излучает частотно-модулированный непрерывный микроволновый сигнал до поверхности контролируемой среды, который затем отражается от поверхности среды или твердых плоских поверхностей, например, (плавающие крыши (понтоны) резервуаров) и принимается электронным преобразователем. Разность частот между передаваемым и отраженным сигналами пропорциональна расстоянию между поверхностью среды и антенной уровнемера, расстояние вычисляется в соответствии с разностью частот.
Уровнемер состоит из антенны, расположенной снаружи корпуса и электронного преобразователя, установленного в герметичном корпусе.
Уровнемер монтируется над поверхностью измеряемой среды. Соединение с объектом осуществляется посредством резьбового или фланцевого соединения. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве, резервуарах и сосудах, работающих под давлением.
Исполнения уровнемеров различаются конструктивным исполнением антенны (рисунок 1).
В зависимости от конструктивного исполнения антенны, применяемых материалов, измеряемой среды структура обозначения имеет следующий вид CPR6X00**Y*******
** - АС - для исполнения 6400, AF- для исполнения 6900.
******* - обозначает форму антенны и другие технологические характеристики.
В зависимости от измеряемой среды и конструктивного исполнения антенны применяются следующие модификации, приведенные в таблице 1.
Таблица 1
|
Y- Форма антенны |
X- Измеряемая среда | |
|
4-для жидких сред |
9- для твердых плоских поверхностей | |
|
Штанговая антенна |
AB - штанговая антенна/ 045 PTFE |
- |
|
AC-штанговая антенна/ 075 PTFE |
AC-штанговая антенна/ 075 PTFE | |
|
NB-штанговая антенна/ 045 PP |
- | |
|
NC-штанговая антенна/ 075 PP |
NC-штанговая антенна/ 075 PP | |
|
Развёрнутая антенна |
BA-развёрнутая антенна/ PP |
BA-развёрнутая антенна/ PP |
|
UA-развёрнутая антенна/ PTFE |
UA-развёрнутая антенна/ PTFE | |
|
Встроенная антенна |
TB-встроенная антенна 045 / 316L +PTFE |
- |
|
TC-встроенная антенна 075 / 316L +PTFE |
TC-встроенная антенна 075 / 316L +PTFE | |
|
SB-встроенная антенна 045 / 316L +PEEK |
- | |
|
SC-встроенная антенна 075 / 316L +PEEK |
SC-встроенная антенна 075 / 316L +PEEK | |
|
PB-встроенная антенна 045 / 316L +PP |
- | |
|
PC-встроенная антенна 075 / 316L +PP |
- | |
|
- |
RC-встроенная антенна 075 / 316L +PP | |
|
Антенна для герметизации технологическ их процессов |
DB-Антенна для герметизации технологических процессов 050 / PTFE |
- |
|
DD-Антенна для герметизации технологических процессов 080 / PTFE |
- | |
|
DE-Антенна для герметизации технологических процессов 0100 / PTFE |
- | |
|
FB-Антенна для герметизации технологических процессов 050 / PP |
- | |
|
FD-Антенна для герметизации технологических процессов 080 / PP |
- | |
|
FE-Антенна для герметизации технологических процессов 0100 / PP |
- | |
|
GB-Антенна для герметизации технологических процессов 050 / PFA |
- | |
|
GD-Антенна для герметизации технологических процессов 080 / PFA |
- | |
|
GE-Антенна для герметизации технологических процессов 0100 / PFA |
- | |
|
Г игиеническая антенна |
HB-Гигиеническая антенна 050 / ISO2852 316L |
- |
|
HD-Гигиеническая антенна 080 / ISO2852 316L |
- | |
|
HE-Гигиеническая антенна 0100 / ISO2852 316L |
- | |
|
Антенна с металлической кромкой линзы |
- |
CB-Антенна с металлической кромкой линзы 045, 316L +PEEK |
|
- |
CC-Антенна с металлической кромкой линзы 075, 316L +PEEK | |
Продолжение таблицы 1________________________________________________________
|
Z- Форма антенны |
X- Измеряемая среда | |
|
5-для жидких сред |
9- для твердых плоских поверхностей | |
|
- |
EB-Антенна с металлической кромкой линзы 045, 316L +PTFE | |
|
- |
EC-Антенна с металлической кромкой линзы 075, 316L +PTFE | |
|
- |
BB-Антенна с металлической кромкой линзы 045, 316L +PP | |
|
- |
BC-Антенна с металлической кромкой линзы 075, 316L +PP | |
|
Примечание:
| ||
AB/AC/NB/NC
BA/UA
TB/TC/SB/SC/PB/PC
DB/DD/DE/FB/FD/FE/GB/GD/GE
HB/HD/HE
а) Уровнемеры исполнений CPR6400
AC/NC
BA/UA
CB/CC/EB/EC/BB/BC
TC/SC/RC
б) Уровнемеры исполнений CPR6900
Рисунок 1 - Общий вид уровнемеров радарных CPR6X00
Уровнемеры исполнений CPR6400 предназначены для применения с жидкостями, уровнемеры исполнений CPR6900 - с твердыми плоскими поверхностями.
Для обслуживания, настройки и диагностики уровнемера можно использовать программы на жидкокристаллическом дисплее и встроенные в электронный преобразователь.
Уровнемеры имеют дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера).
Информация о настройках прибора и последних измеренных значениях автоматически сохраняется в энергонезависимой памяти уровнемера, встроенной в корпус электронного преобразователя.
В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности измерений.
Измерительная информация может передаваться в виде аналогового сигнала (от 4 до 20 мА, HART, цифрового сигнала RS485) в измерительный преобразователь, контроллер, персональный компьютер, устройство индикации и регистрации и может быть считана с дисплея уровнемера.
Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба (рисунок 2).

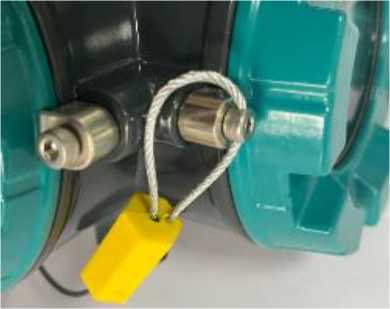

Рисунок 2 - Места пломбирования корпуса уровнемера
Наименование фирмы, торговая марка, обозначение уровнемеров, их серийные номера, параметры питания, температура окружающей среды, данные по взрывозащите указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Знак поверки наносится на паспорт и/или свидетельство о поверке.
Маркировочные таблички крепятся на корпусе электронного преобразователя. Серийные номера уровнемеров состоят из латинских букв и арабских цифр. Пример маркировочной таблички представлен на рисунке 3.
PrrdjetNjme Radar Lrccl~rarmi пег Mdridrume СРЯМЮМХ! ПчНВВМАМ ЧаЬсс Тага TiEiErJ2О1/ 4«-2йпЛ
AiribitfiiL lKirp.. -acn- *JWi.
Al EXCerlifr-dte NlllKWWJUWU ЕСЫ nx Na: ЮООООНК Erriy ТЬгежйМЭЪ 1.5
Vtear tf Ccralnjclinn:!JU J4
Ем *4агё1пд:0Е:>:1а 1СТС.-Т2СД
L« id IIK. IJIM. ■ J4IH. Utir L* db id [ d Gd| IC 16/1J ill Lllhei lnrvindbuii:Mddi!inLliiiid 'л'сичг|ц:
Stf idl NQ:CMIH«/D □□ MOT OPEN WHEN AN
Ч«пЛцп.г$' Nhp апп ArtirP^: EXPIr.SItfF AT'dr;r.PHFFf
3FJINS RfTTWTICHNLXrXiYCCl, lTD IS^SLCNT
3i'F Eulmrqti. _ulpiq -‘onqsi.n Incusnal Ry», 1 Tlrunshan SoXh Rniir, 71-.1">дцдгЛ|1|1Хм>₽ллтрпГ7о№, Tnrtytir.ii Drt:nrt Rfljrg
Место нанесения серийного номера
Рисунок 3 - Маркировочная табличка
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный 1) |
CPR6400 (CPR6900) |
1 шт. |
|
Вспомогательные принадлежности комплектов запасных частей 1) |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) В соответствии с заказом | ||
Таблица 3 - _____________________________
|
Наименование характеристики |
Значение |
|
Исполнение уровнемера |
CPR6400 CPR6900 |
|
Диапазон измерений 1), м |
от 0,07 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±2 |
|
Рабочая температура, °C (в месте монтажа на резервуаре) |
от -40 до +200 |
|
Рабочее давление, МПа (бар) |
от -0,1 до 2 (от -1 до 20) |
|
Условия эксплуатации:
|
от -40 до +80 (от -60 по индивидуальному заказу) от 20 до 95 |
|
Выходной сигнал:
|
от 4 до 20, HART RS485 |
|
Параметры электрического питания, В:
|
от 20 до 28 от 90 до 253 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 67 |
|
Габаритные размеры корпуса электронного преобразователя, мм, не более:
|
142 135 332 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6/T2 Ga, Ex ia IIICT80°C/T290°C Da, 1Ex db ia [ia Ga] IIC T6/T2 Gb |
|
1) Диапазон измерений определяется конструктивным исполнением антенны, типом измеряемой среды. Конкретный диапазон измерений приводится в паспорте. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч |
130000 |
