Сведения о средстве измерений: 95872-25 Анализаторы пыли

Номер по Госреестру СИ: 95872-25
95872-25 Анализаторы пыли
(ТОМАН-35)

Назначение средства измерений:
Анализаторы пыли ТОМАН-35 (далее - анализаторы) предназначены для автоматического измерения массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды.

сертификация программного обеспечения
Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы пыли
Рисунок № 3

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 0a099948-162c-b556-7b3c-60ec17413b96
ID в реестре СИ - 1426265
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС»
Страна - РОССИЯ
Населенный пункт - 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Анализаторы пыли (ТОМАН-35)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95872-25
10.07.2030
Анализаторы пыли, ТОМАН-35
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (РОССИЯ 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3)
ОТ
МП
1 год
97420-26

Система измерений количества и параметров природного газа «Узел коммерческого учета газа» по объекту «Обустройство ачимовских отложений УНГКМ Самбургского ЛУ. Расширение УКПГ. Лупинг газопровода внешнего транспорта. Резервная нитка конденсатопровода внешнего транспорта» АО «АРКТИКГАЗ»,
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (РОССИЯ 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3)
ОТ
МП
1 год
97708-26
12.02.2031
Системы автоматического контроля выбросов, Контур CEMS-1
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (РОССИЯ 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3)
ОТ
МП
1 год
97684-26

Система измерений массы в составе коммерческого узла учета дизельного топлива,
Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (РОССИЯ 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3)
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы пыли (ТОМАН-35)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы пыли (ТОМАН-35)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 118G-20221124-2000

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации анализаторов методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в подразделе 3.4 «Использование изделия» документа «Анализатор пыли ТОМАН-35. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3);

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования;

ТУ 26.51.53-040-94291860-2023 «Анализатор пыли ТОМАН-35. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес юридического лица: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Адрес юридического лица: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3 Адрес места осуществления деятельности: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Адрес юридического лица: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Принцип действия анализатора - оптический, основан на измерении интенсивности рассеянного частицами света. Луч от источника света (лазерного диода) пропускается через пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное в обратном направлении излучение регистрируется фотоприемником. Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна массовой концентрации пыли.

Для получения результатов измерений в единицах массовой концентрации пыли выполняется предварительная градуировка анализаторов. При градуировке устанавливается взаимосвязь измеряемой массовой концентрации с оптическими характеристиками анализируемой среды.

Конструктивно анализатор представляет собой моноблок, в корпусе которого расположены функциональные узлы: оптический и электронный.

Основными элементами оптического узла являются: источник света - лазерный диод с длиной волны 650 нм и мощностью 7 МВт, система формирования лазерного луча с фотоэлектрическим датчиком для измерения интенсивности исходного лазерного луча, оптическая система, фокусирующая рассеянный свет, с фотоэлектрическим датчиком для измерения интенсивности рассеянного излучения, блоки усиления и демодуляции измерительного сигнала.

Электронный блок обрабатывает измерительные сигналы, выводит результаты на дисплей, хранит и передает данные на внешнее устройство, а также обеспечивает управление работой анализатора.

Результаты измерений отображаются на дисплее анализатора и могут выводиться в виде аналогового токового сигнала от 4 до 20 мА, а также передаваться на внешнее устройство через интерфейс связи RS 485.

Анализатор является стационарным прибором. Питание анализатора осуществляется от сети постоянного тока.

На корпусе анализатора предусмотрены порт для электрических подсоединений и штуцер для подачи воздуха для обдува.

Общий вид анализатора представлен на рисунках 1 и 2.

Внешний вид. Анализаторы пыли (ТОМАН-35), http://oei-analitika.ru

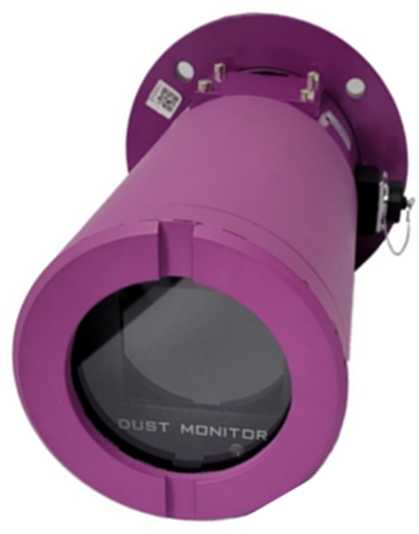

Рисунок 1 - Вид анализатора спереди

Внешний вид. Анализаторы пыли (ТОМАН-35), http://oei-analitika.ru

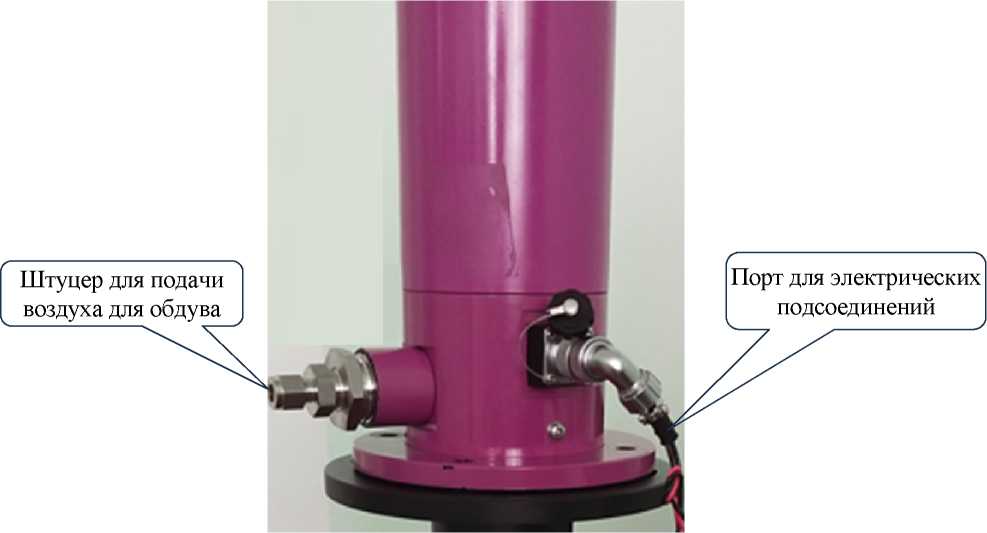

Рисунок 2 - Вид анализатора с боку

Идентификационные данные анализатора (тип, серийный номер, дата изготовления, наименование изготовителя) включены в его маркировку. Серийный номер имеет буквенно-цифровой формат (от шести знаков и более). Маркировка наносится методом термопечати на накладную пластиковую табличку, которая крепится на боковую сторону корпуса анализатора клеевым способом. Маркировка представлена на рисунке 3.

Внешний вид. Анализаторы пыли (ТОМАН-35), http://oei-analitika.ru

ООО НППшГКС»

ТОМАН -35^:

Место нанесения серийного номера

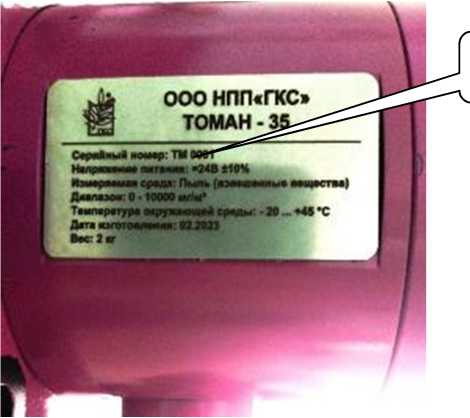

Рисунок 3 - Маркировка анализатора

Пломбировка анализаторов для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.

Нанесение знака поверки непосредственно на анализаторы не предусмотрено.


Таблица 4 - Комплектность анализатора

Наименование

Обозначение

Количество

Анализатор пыли

ТОМАН-35

1 шт.

Пульт дистанционного управления

-

1 шт.

Кабель питания

-

1 шт.

Комплект принадлежностей для монтажа

-

1 компл.

Калибровочный модуль

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 2 до 200 включ. св. 200 до 1000 включ.

св.1000 до 10000

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %

±20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

24 ± 2,4

Габаритные размеры, мм, не более:

- высота

158

- ширина

158

- длина

273

Масса, кг, не более

3

Температура анализируемой среды, °С, не более

+500

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +45

- относительная влажность окружающего воздуха при +25 °C, %,

не более

90

- атмосферное давление, кПа

от 84 до 106,7
