Сведения о средстве измерений: 95871-25 Машины координатно-измерительные консольные

Номер по Госреестру СИ: 95871-25
95871-25 Машины координатно-измерительные консольные
(PMT)

Назначение средства измерений:
Машины координатно-измерительные консольные PMT (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

сертификация программного обеспечения
Внешний вид. Машины координатно-измерительные консольные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины координатно-измерительные консольные
Рисунок № 1

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства - 10.07.2030
Номер записи - 3845a3d9-1bc0-f962-2c37-f1e88d68a5fc
ID в реестре СИ - 1426266
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - PMT Technologies (Suzhou) Co., Ltd
Страна - КИТАЙ
Населенный пункт - F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Машины координатно-измерительные консольные (PMT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений PMT Technologies (Suzhou) Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95871-25
10.07.2030
Машины координатно-измерительные консольные, PMT
PMT Technologies (Suzhou) Co., Ltd (КИТАЙ F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou)
ОТ
МП
1 год
97421-26
19.01.2031
Машины координатно-измерительные портативные, PMT GAMMA+
PMT Technologies (Suzhou) Co., Ltd (КИТАЙ F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou)
ОТ
МП
1 год

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машины координатно-измерительные консольные (PMT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Машины координатно-измерительные консольные (PMT)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) PC- DMIS, Poly Works, Metrolog X4, Rational DMIS, MODUS, Acro Cad, Inspect 3D Geomera, TouchDMIS, TCMD, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Значение

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

PC- DMIS

не ниже V.10

Poly Works

не ниже V.2019

Metrolog X4

не ниже V.7

Rational DMIS

не ниже 7.0

MODUS

не ниже V.1.6

-

Arco Cad

не ниже 3.7

Inspect 3D Geomera

не ниже 2022R1

TouchDMIS

не ниже V. 1.0

TCMD

не ниже V 1.01


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе 6 «Методика измерений» документа «Машины координатно-измерительные консольные PMT модификаций PMT SPACE, PMT SPACE PLUS. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;

Стандарт предприятия PMT Technologies (Suzhou) Co., Ltd, Китай.

Правообладатель

PMT Technologies (Suzhou) Co., Ltd, Китай

Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou-China, China

Телефон: 0512 6286 8300

E-mail: info@pmt3d.com

Изготовитель

PMT Technologies (Suzhou) Co., Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou-China, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

PMT Technologies (Suzhou) Co., Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou-China, China
Телефон: 0512 6286 8300
E-mail: info@pmt3d.com

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек или построенных на их основании поверхностей можно провести линейные измерения.

Конструктивно КИМ представляют собой стационарные машины консольного типа с неподвижным измерительным столом.

КИМ состоит из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, консоли из алюминиевого сплава, пиноли по оси Z из углеродного волокна, встроенных измерительных шкал по трем осям координат. Перемещение КИМ по осям осуществляется по линейным направляющим на подшипниках скольжения с использованием пульта управления или через программное обеспечение на персональном компьютере. Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню. КИМ оснащается контактными измерительными датчиками TP20, PMT T20, TP200, SP25M.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.

КИМ оснащена активной системой термокомпенсации. Температурные датчики встроены в каждую ось машины (по 2 шт. на ось), также устанавливается выносной датчик на деталь. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали, когда система термокомпенсации активна. Система управления корректирует измерения, выполняемые КИМ, используя значения температуры, измеренные с помощью датчиков.

К данному типу средств измерений относятся КИМ следующих модификаций:

  • - PMT SPACE, включая типоразмеры: 655, 855;

  • - PMT SPACE PLUS, включая типоразмеры: 655, 855.

Модификации различаются диапазоном измерений и нормируемой погрешностью измерений. Модификации PMT SPACE и PMT SPACE PLUS имеют одинаковую конструкцию, PMT SPACE PLUS имеет улучшенные характеристики точности измерений.

Заводской номер в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр, наносится типографским способом на металлизированную наклейку, расположенную на задней части измерительного стола.

Пломбирование КИМ от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

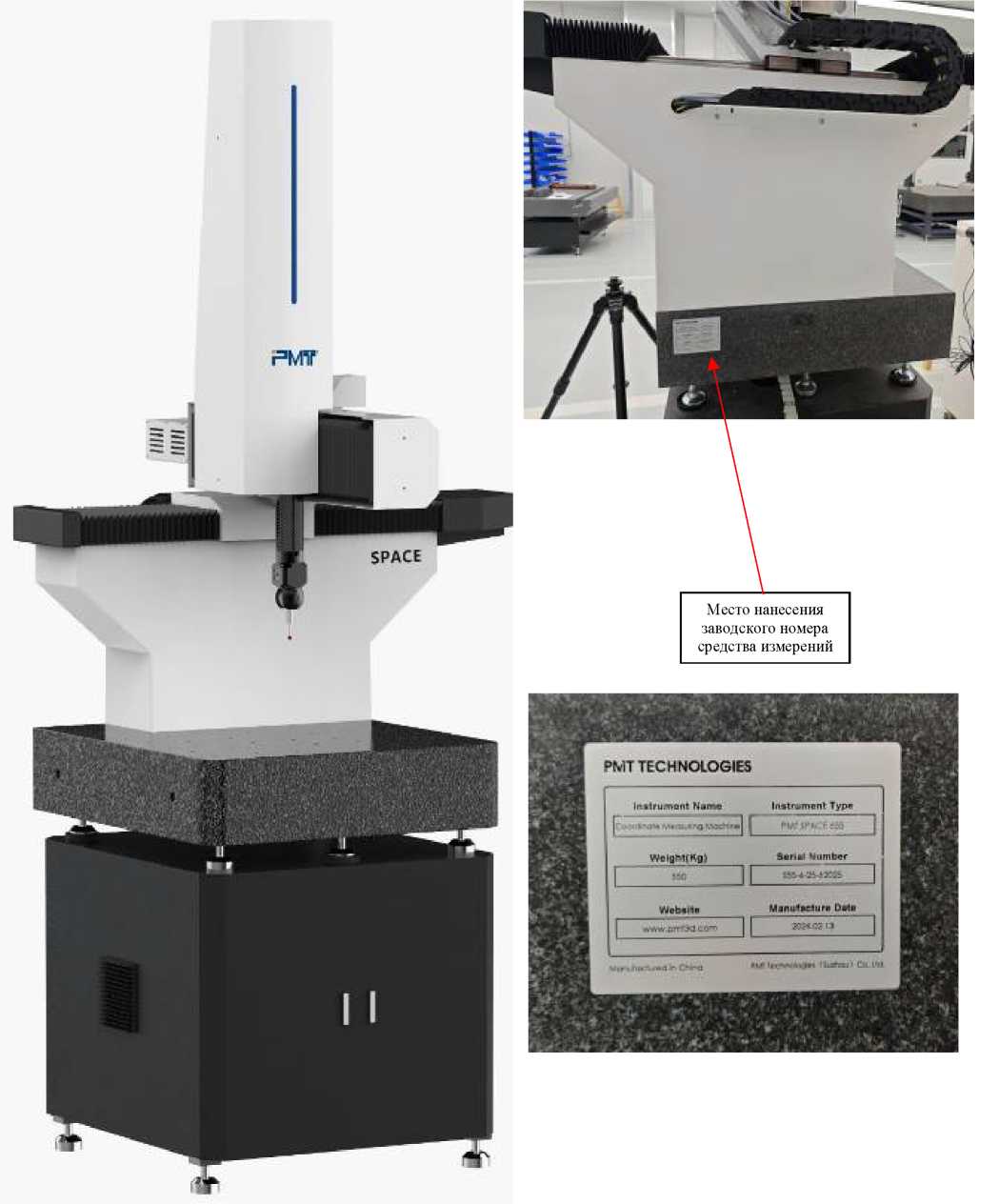

Общий вид КИМ представлен на рисунке 1.

Внешний вид. Машины координатно-измерительные консольные (PMT), http://oei-analitika.ru

а) б)

Рисунок 1 - Машины координатно-измерительные консольные PMT: а) общий вид; б) место нанесения маркировочной наклейки


Таблица 6 -

Наименование

Обозначение

Количество

Машина координатно-измерительная консольная

PMT

1 шт.

Электронный контролер управления КИМ

-

1 шт.

Пульт управления

-

1 шт.

Измерительный датчик

SP25M / TP200 / TP20 /

PMT T20

1 шт.

Системой активной температурной компенсации

-

По заказу

Калибровочная сфера

-

1 шт.

Персональный компьютер с установленным ПО

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

* модификация и типоразмер определяется договором поставки модель определяется договором поставки


Таблица 2 - Метрологические характеристики

Модификация

Типоразмер

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности, мкм, с измерительным датчиком:

ТР20, РМТ Т20

TP200

SP25M

ОсьХ

Ось Y

Ось Z

МРЕе

МРЕр

МРЕе

MPEp

MPEe

MPEp

РМТ SPACE

655

от 0

ДО

505

от 0 до 605

от 0 до 505

±(2,9+L/350) *

±(2,9+L/150) **

2,9

±(2,7+L/350) *

±(2,7+L/150) **

2,7

±(2,5+L/350) *

±(2,5+L/150) **

2,5

855

от 0 до 805

РМТ SPACE PLUS

655

от 0 до 605

±(2,4+L/350) *

±(2,4+L/150) **

2,4

±(2,2+L/350) *

±(2,2+L/150) **

2,2

±(2,0+L/350) *

±(2,0+L/150) **

2,0

855

от 0 до 805

где    МРЕе - пределы допускаемой абсолютной объемной погрешности, мкм;

МРЕр - предел допускаемой абсолютной погрешности измерительной головки, мкм;

L - измеряемая длина в мм;

при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C включ.;

при температуре окружающего воздуха от плюс 15 °C до плюс 18 °C и св. плюс 22 °C до 25 °C включ., и при наличии системы активной температурной компенсации

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 200 до 240

- частота переменного тока, Гц

50/60

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха, %

от 40 до 75

Допустимое изменение температуры, °C, не более, в течение: - 1 часа

1

- 24 часов

2

Таблица 4 - Массогабаритные размеры

Модификация

Типоразмер

Габаритные размеры, мм, не более (ширинахдлинах высота)

Масса, кг, не более

PMT SPACE, PMT SPACE PLUS

655

1040x1180x2570

500

855

1040x1380x2570

700

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

5
