Сведения о средстве измерений: 95712-25 Расходомеры электромагнитные

Номер по Госреестру СИ: 95712-25
95712-25 Расходомеры электромагнитные
(AFLOWT EM)

Назначение средства измерений:
Расходомеры электромагнитные AFLOWT EM (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, пульп и суспензий, а также для использования в составе других средств измерения, в том числе приборов и систем учёта тепловой энергии и измерительных системах.

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Расходомеры электромагнитные

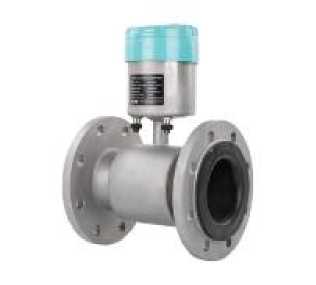

Рисунок № 1

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Расходомеры электромагнитные

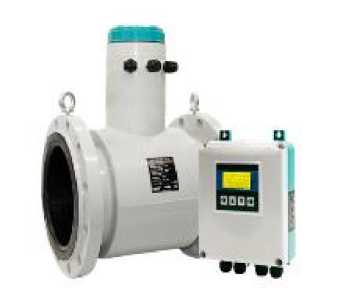

Рисунок № 2

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Расходомеры электромагнитные

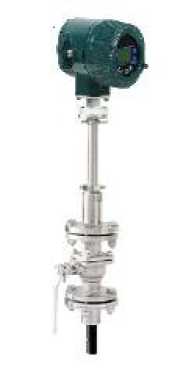

Рисунок № 3

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Расходомеры электромагнитные

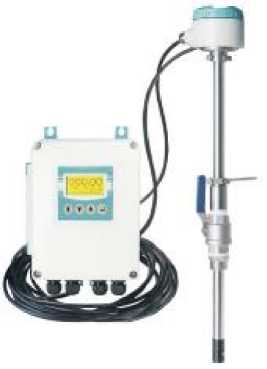

Рисунок № 4

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Расходомеры электромагнитные

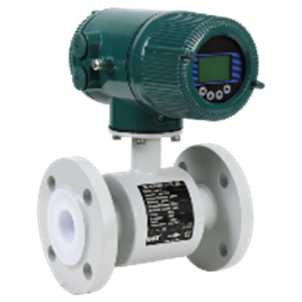

Рисунок № 5

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Расходомеры электромагнитные

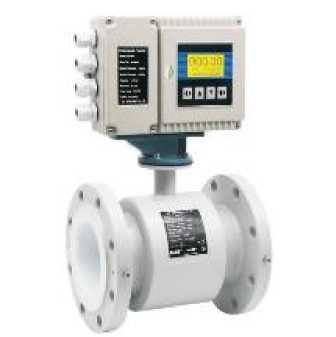

Рисунок № 6

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Расходомеры электромагнитные

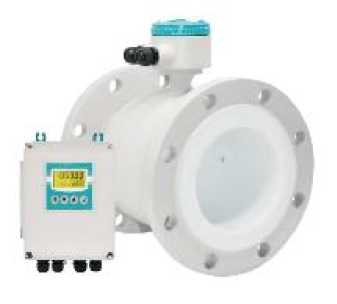

Рисунок № 7

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Расходомеры электромагнитные
Рисунок № 8

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Расходомеры электромагнитные
Рисунок № 9

Внешний вид. Расходомеры электромагнитные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Расходомеры электромагнитные
Рисунок № 10

Общие сведения

Дата публикации - 30.06.2025
Срок свидетельства - 19.06.2030
Номер записи - 3d2b63ca-1e10-22cf-b5b6-7c0fd7633ee2
ID в реестре СИ - 1426413
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

EM470, EM 470, EM 450,

Производитель

Изготовитель - Акционерное общество «Взлет»
Страна - РОССИЯ
Населенный пункт - 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Уведомление о начале осуществления предпринимательской деятельности -

ET_3 Эталоны единиц величин

Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации

Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.

График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.

График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.

График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Расходомеры электромагнитные (AFLOWT EM)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Взлет»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95712-25 19.06.2030	Расходомеры электромагнитные, AFLOWT EM Акционерное общество «Взлет» (РОССИЯ 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ)	ОТ МП	5 лет
95711-25 19.06.2030	Расходомеры кориолисовые, AFLOWT CM Акционерное общество «Взлет» (РОССИЯ 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ)	ОТ МП	5 лет

V_35 Организации-поверители по федеральным округам

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры электромагнитные (AFLOWT EM)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
АО "ВЗЛЕТ" (RA.RU.312585)		EM470 EM 470 EM 450	10		10	0	0	10	10	0

Стоимость поверки Расходомеры электромагнитные (AFLOWT EM)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый

разграниченный доступ по паролям («Пользователь», «Сервис»), в от выполняемых функций и уровня полномочий.

зависимости

соответствии

Уровень защиты программного обеспечения «высокий» в с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VZEM
Номер версии (идентификационный номер) ПО	1.х
Цифровой идентификатор метрологически значимой части ПО	не отображается
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Знак утверждения типа

Знак утверждения типа и заводской номер (на полимерной наклейке), состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

Расположение маркировочной таблички показано на рисунке 2.

Программное обеспечение

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

разграниченный доступ по паролям («Пользователь», «Сервис»), в от выполняемых функций и уровня полномочий.

зависимости

соответствии

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VZEM
Номер версии (идентификационный номер) ПО	1.х
Цифровой идентификатор метрологически значимой части ПО	не отображается
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значения для моделей
Наименование параметра	EM270	EM370	EM450	EM470
1	2	3	4	5
Номинальный диаметр, DN	от 50 до 300	от 200 до 1600	от 100 до 1600	от 3 до 1600¹⁾
Диапазон измерений объёмного расхода жидкости, м³/ч	от 0,1 до 2000	от 4,08 до 7500	от 2,83 до 14500	от 0,003 до 14500
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %²⁾	±2,0	±2,5	±1,5	±0,2³⁾; ±0,3; ±0,5

¹⁾ В исполнении с присоединением Tri-clamp: от 15 до 200; в исполнении с бесфланцевым присоединением: от 25 до 200.
²⁾ В зависимости от исполнения. Конкретные значения указываются в паспорте.
³⁾ При специальной калибровке в динамическом диапазоне 1:10.

Таблица 3 - Технические характеристики

Наименование параметра	Значения для моделей
Наименование параметра	EM270	EM370	EM450	EM470
1	2	3	4	5
Измеряемая среда	Электропроводящая жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера)
Удельная электрическая проводимость среды, мкСм/см, не менее	20	5	5	5
Диапазон температуры измеряемой среды, °С¹⁾	от 0 до +50	от -20 до +80	от -20 до +80	от -20 до +60 от -10 до +80 от -10 до +160
Давление измеряемой среды избыточное, МПа¹⁾	от 0 до 1,6	от 0 до 0,6 от 0 до 1,0	от 0 до 1,6	от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,4 от 0 до 42
Параметры питания: ¹⁾ - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	3,6 (от батареи)	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи)	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи)
Потребляемая мощность, Вт, не более	2	20	20	20
Выводы и интерфейсы: ¹⁾	- импульсный; - аналоговый выход с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus TCP; - дискретный - GPRS - GSM - Nbiot - Lora - Bluetooth - TTL - PROFIBUS

1	2	3	4	5
Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) ¹⁾	IP68	IP68	IP65 (преобразователь) IP65 / IP68 (сенсор)	IP65 (преобразователь) IP65 / IP68 (сенсор)
Маркировка взрывозащиты	-	-	1Ex db IIB T6 Gb X
Температура окружающей среды при эксплуатации, °С	от -25 до +60
Относительная влажность окружающей среды, %, не более	95
¹⁾ В зависимости от исполнения. Конкретные значения указываются в паспорте.

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	150000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера на полимерной наклейке.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 руководства по эксплуатации ШКСД.407212.036 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ШКСД.407212.036 ТУ «Расходомеры электромагнитные AFLOWT EM. Технические условия».

Правообладатель

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38

Е-mail: mail@vzljot.ru

Web-сайт: www.vzljot.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38
Е-mail: mail@vzljot.ru
Web-сайт: www.vzljot.ru
Изготовители Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Адрес места осуществления деятельности: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38
Е-mail: mail@vzljot.ru
Web-сайт: www.vzljot.ru
«Q&T Instrument Co., Ltd», КНР
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
E-mail: qtinstrument@gmail.com
Web-сайт: www.qtmeters.com

Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.

Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.

Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью

Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:

- вычисление объёмного расхода и объёма жидкости (в одном или двух направлениях потока);
- индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.

К данному типу относятся расходомеры моделей EM270, EM370, EM450, EM470.

Расходомеры изготавливаются в следующих исполнениях: компактное (EM270, EM450,

EM470), раздельное (EM270, EM370, EM450, EM470), фланцевое (EM270, EM370, EM450,

EM470), бесфланцевое типа «сэндвич» (EM450, EM470), зондовое (EM450), санитарное (EM470), с батарейным питанием (EM470).

Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.

Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.

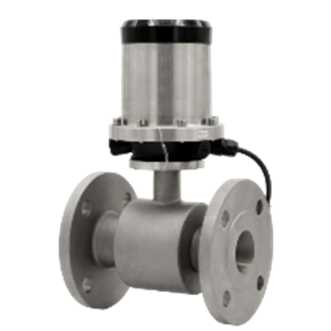

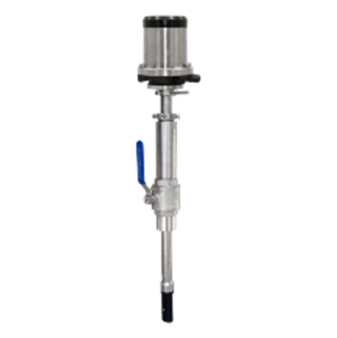

Общий вид расходомеров электромагнитных AFLOWT EM представлен на рисунке 1. Цвет корпуса первичного преобразователя окрашивается по заказу.

Внешний вид. Расходомеры электромагнитные (AFLOWT EM), http://oei-analitika.ru

б) EM370

в) EM450, компактное исполнение

а) EM270

г) EM450, разнесенное

исполнение

д) EM470, компактное фланцевое исполнение (с различными исполнениями электронного блока)

е) EM470, разнесенное фланцевое исполнение

0000

ж) EM470, компактное бесфланцевое исполнение (с различными исполнениями электронного блока)

з) EM470, разнесенное бесфланцевое исполнение

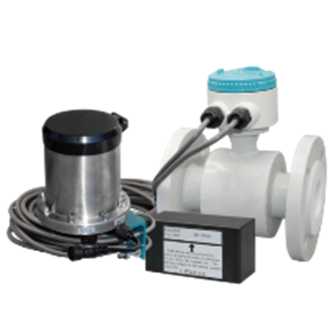

к) EM450, компактное исполнение с питанием от батареи

м) EM470, разнесенное исполнение с питанием от батареи

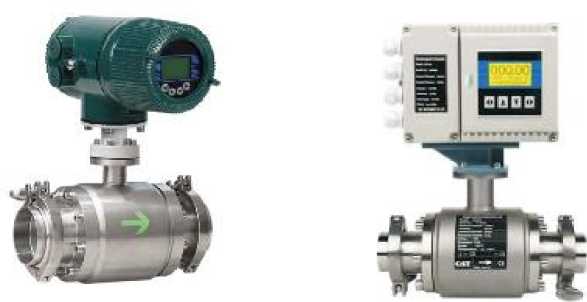

и) EM470, компактное санитарное исполнение (с различными исполнениями электронного блока) л) EM470, компактное исполнение с питанием от батареи

Рисунок 1 - Внешний вид расходомеров электромагнитных AFLOWT EM

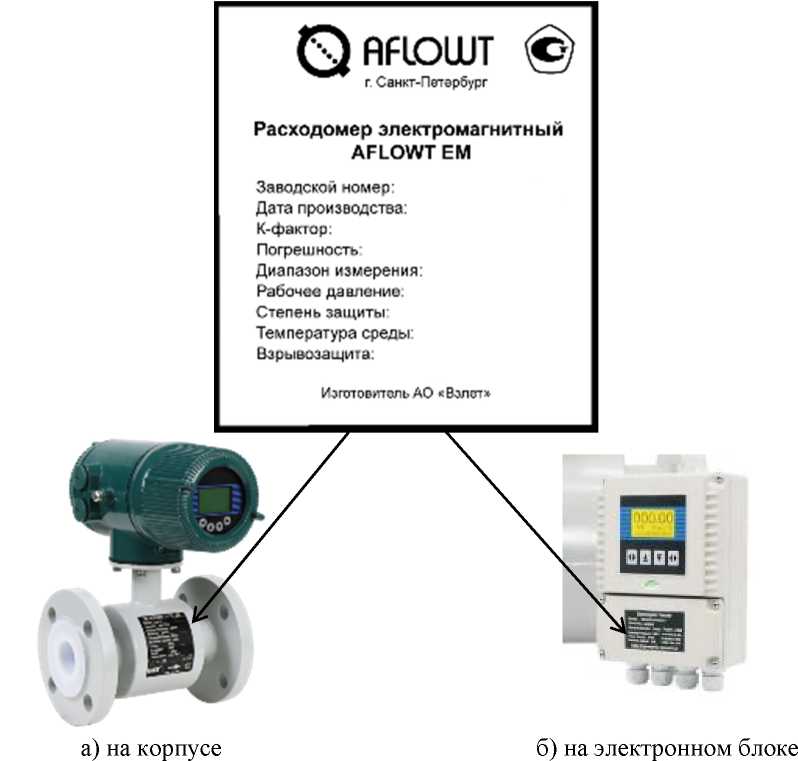

Рисунок 2 - Маркировочная табличка

Расположение маркировочной таблички показано на рисунке 2.

аблица 5 -

Наименование	Обозначение	Количество
Расходомер электромагнитный	AFLOWT EM270 или AFLOWT EM370, или AFLOWT EM450, или AFLOWT EM470 (в зависимости от заказа)	1 шт.
Упаковка	-	1 шт.
Руководство по эксплуатации	ШКСД.407212.036 РЭ	1 экз.
Паспорт	ШКСД.407212.036 ПС	1 экз.

Таблица 2 - Метрологические характеристики

Наименование параметра	Значения для моделей
Наименование параметра	EM270	EM370	EM450	EM470
1	2	3	4	5
Номинальный диаметр, DN	от 50 до 300	от 200 до 1600	от 100 до 1600	от 3 до 1600¹⁾
Диапазон измерений объёмного расхода жидкости, м³/ч	от 0,1 до 2000	от 4,08 до 7500	от 2,83 до 14500	от 0,003 до 14500
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %²⁾	±2,0	±2,5	±1,5	±0,2³⁾; ±0,3; ±0,5

¹⁾ В исполнении с присоединением Tri-clamp: от 15 до 200; в исполнении с бесфланцевым присоединением: от 25 до 200.
²⁾ В зависимости от исполнения. Конкретные значения указываются в паспорте.
³⁾ При специальной калибровке в динамическом диапазоне 1:10.

Таблица 3 - Технические характеристики

Наименование параметра	Значения для моделей
Наименование параметра	EM270	EM370	EM450	EM470
1	2	3	4	5
Измеряемая среда	Электропроводящая жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера)
Удельная электрическая проводимость среды, мкСм/см, не менее	20	5	5	5
Диапазон температуры измеряемой среды, °С¹⁾	от 0 до +50	от -20 до +80	от -20 до +80	от -20 до +60 от -10 до +80 от -10 до +160
Давление измеряемой среды избыточное, МПа¹⁾	от 0 до 1,6	от 0 до 0,6 от 0 до 1,0	от 0 до 1,6	от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,4 от 0 до 42
Параметры питания: ¹⁾ - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	3,6 (от батареи)	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи)	от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи)
Потребляемая мощность, Вт, не более	2	20	20	20
Выводы и интерфейсы: ¹⁾	- импульсный; - аналоговый выход с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus TCP; - дискретный - GPRS - GSM - Nbiot - Lora - Bluetooth - TTL - PROFIBUS

1	2	3	4	5
Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20	от 0 до 5000 от 4 до 20
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) ¹⁾	IP68	IP68	IP65 (преобразователь) IP65 / IP68 (сенсор)	IP65 (преобразователь) IP65 / IP68 (сенсор)
Маркировка взрывозащиты	-	-	1Ex db IIB T6 Gb X
Температура окружающей среды при эксплуатации, °С	от -25 до +60
Относительная влажность окружающей среды, %, не более	95
¹⁾ В зависимости от исполнения. Конкретные значения указываются в паспорте.

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	150000
Средний срок службы, лет, не менее	20

Техническая поддержка
