Сведения о средстве измерений: 95711-25 Расходомеры кориолисовые

Номер по Госреестру СИ: 95711-25
95711-25 Расходомеры кориолисовые
(AFLOWT CM)

Назначение средства измерений:
Расходомеры кориолисовые AFLOWT CM (далее - расходомеры) предназначены для измерений массового расхода, массы, объёмного расхода и объёма жидкости и газа, их плотности и температуры.

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Расходомеры кориолисовые
Рисунок № 1

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Расходомеры кориолисовые
Рисунок № 2

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Расходомеры кориолисовые
Рисунок № 3

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Расходомеры кориолисовые
Рисунок № 4

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 5

Внешний вид.
Расходомеры кориолисовые
Рисунок № 5

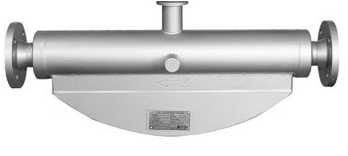

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 6

Внешний вид.
Расходомеры кориолисовые
Рисунок № 6

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 7

Внешний вид.
Расходомеры кориолисовые
Рисунок № 7

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 8

Внешний вид.
Расходомеры кориолисовые
Рисунок № 8

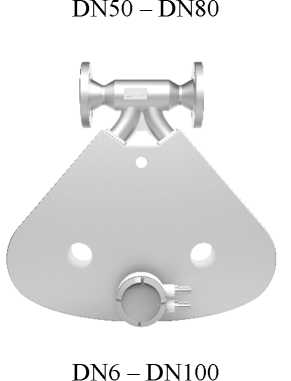

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 9

Внешний вид.
Расходомеры кориолисовые
Рисунок № 9

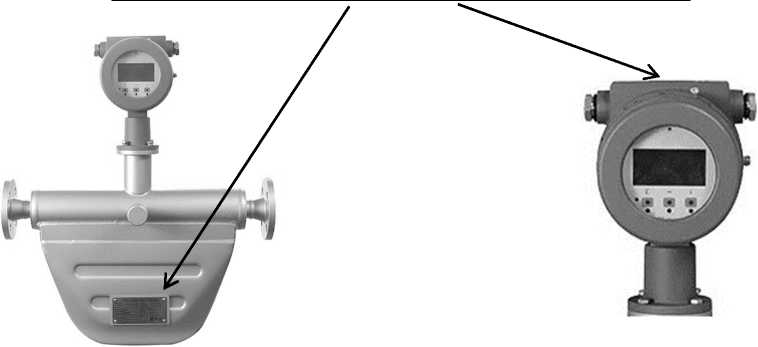

Внешний вид. Расходомеры кориолисовые, http://oei-analitika.ru рисунок № 10
