Номер по Госреестру СИ: 96314-25
96314-25 Модули измерений и контроля температуры
(Elexant 5010i)
Назначение средства измерений:
Модули измерений и контроля температуры Elexant 5010i (далее по тексту - модули или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в управляющие цифровые сигналы для контроля температуры кабельной системы обогрева.
Внешний вид.
Модули измерений и контроля температуры
Рисунок № 1
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства -
Номер записи - 4609b622-f678-ac0b-cad1-f0047eb2c11a
ID в реестре СИ - 1426571
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Karre GmbH Electronik-Electrotechnik
Страна - ГЕРМАНИЯ
Населенный пункт - BeyerwaldstraBe 4481737 Munchen
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1866 от 2025.09.02 ПРИКАЗ_Об утверждении типов средств измерений (8)
Наличие аналогов СИ: Модули измерений и контроля температуры (Elexant 5010i)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Модули измерений и контроля температуры (Elexant 5010i)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули измерений и контроля температуры (Elexant 5010i)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Правообладатель
nVent Thermal Belgium N.V., Бельгия
Адрес: Romeinse straat 14, 3001 Leuven
Телефон: +32 16 213 511
Web-сайт: http://www.nvent.com
Изготовитель
Karre GmbH Electronik-Electrotechnik, Германия Адрес: BeyerwaldstraBe 4481737 Munchen Телефон: +49 (089) 67 00 45 0Web-сайт: http://www.karre.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
nVent Thermal Belgium N.V., Бельгия
Адрес: Romeinse straat 14, 3001 Leuven
Телефон: +32 16 213 511
Web-сайт: http://www.nvent.com
Принцип работы модулей состоит в следующем: измеренный аналоговый сигнал с подключенного ТС поступает на вход прибора, где он преобразуется с помощью аналоговоцифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре. Далее информация об измеренной температуре отображается на дисплее прибора, а также может быть передана на внешние устройства по интерфейсам RS-485 и Bluetooth. На основе измеренной температуры формируется сигнал управления греющим кабелем.
Модули конструктивно выполнены в пластиковом герметичном взрывозащищенном прямоугольном корпусе. На нижней панели приборов расположены 8 вводов/выводов, которые используются для подключения ТС, кабелей питания, заземления, кабелей связи и греющего кабеля. На лицевой панели прибора под защитным стеклом расположен дисплей и индикаторы состояния нагревателя, сигнализации и связи.
Внутри корпуса приборов размещены печатные платы с элементами электрической схемы, а также клеммы для подключения ТС, кабелей питания, кабелей интерфейса RS-485, клеммы для подключения реле сигнализации и греющего кабеля. Доступ к клеммам подключения осуществляется путем открытия крышки лицевой панели.
Приборы предназначены для работы с ТС, имеющих номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Схема подключения ТС к прибору: 3-х проводная.
К приборам данного типа относятся модули измерений и контроля температуры Elexant 5010i в количестве 64 штук с заводскими номерами: 2992322050614, 3182312011115, 3352312011344, 3352321051173, 3352311011321, 3342311011273, 3342321051142, 3342322051084, 3342311011278.
3182312011114,
3182321050987,
3182312011117,
3352311011304,
3352321051191,
3342321051082,
3332322051125,
3352312011320,
3322321051121,
3352321051193,
3342312011280,
3182312011137,
3182322050962,
2502311010840,
3332312011285,
3342321051086,
3322322051097,
3322312011208,
3352311011313,
3352321051171,
3352311011314,
3352312011299,
3182321050988,
3172311011121,
3182322050989,
3352311011303,
3322311011247,
3342312011218,
3352322051216,
3322321051123,
3342311011269,
3352311011323,
3342312011254,
3182321050961,
3182322050963,
3182312011118,
3352312011306,
3352321051192,
3352322051172,
3352322051179,
3352321051202,
3352322051195,
3322311011255,
3322312011225,
3182312011116,
3182312011140,
3342312011283,
3352321051189,
3322322051065,
3322321051069,
3352312011312,
3322321051091,
3332311011266,
3352322051188,
3342312011274,
Общий вид модуля с указанием места нанесения заводского номера представлен на рисунке 1.
nVent.com
Connections / Anschlusse / Raccordements / Подключения
Connections / Anschlusse / Raccordements / Подключения
место нанесения заводского
Блок управления температурой системы электрообогрева
Heat-Tracing Temperature Control Unit
Temperaturregler fur Begleitheizung
Controleur de Temperature pour Traqage Electrique
nvbnt RAYCHEM
Elexant 501 Oi

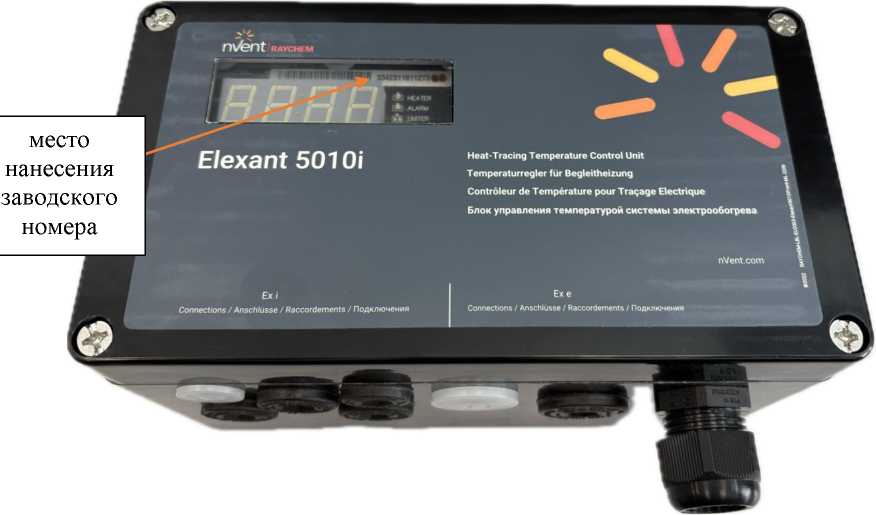

Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера
Пломбирование модулей не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на наклейке, приклеенной над дисплеем прибора. Конструкция модулей не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики модулей измерений и контроля температуры Elexant 5010i приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -200 до +700 |
|
Пределы допускаемой абсолютной погрешности измерений температуры,°С1) |
±2 |
|
Примечания 1) - Пределы допускаемой абсолютной погрешности измерений температуры указаны без учета значения отклонения сопротивления от НСХ (допуска) подключаемых ТС | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений температуры, °C |
1 |
|
Количество подключаемых ТС, шт. |
21) |
|
Параметры электрического питания:
|
от 100 до 250 от 47 до 63 |
|
Интерфейс связи |
RS-485, Bluetooth |
|
Габаритные размеры корпуса измерителя, мм, не более |
220X125X125 |
|
Масса измерителя, кг, не более |
3,2 |
|
Рабочие условия эксплуатации:
|
от -50 до +60 90 |
|
Степень защиты от внешних воздействий |
IP66 |
|
Маркировка взрывозащиты |
Ex eb ib mb [ib] IIC T4 Gb, Ex tb [ib] IIIC T67°C Db |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания 1) - При подключении одновременно двух ТС на дисплее отображается меньшее значение температуры. | |
