Сведения о средстве измерений: 96270-25 Манометры показывающие

Номер по Госреестру СИ: 96270-25
96270-25 Манометры показывающие
(Y)

Назначение средства измерений:
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.

сертификация программного обеспечения
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 1
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Манометры показывающие
Рисунок № 2
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Манометры показывающие
Рисунок № 3
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 4
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 5
Внешний вид.
Манометры показывающие
Рисунок № 5
Внешний вид. Манометры показывающие, http://oei-analitika.ru рисунок № 6
Внешний вид.
Манометры показывающие
Рисунок № 6

Общие сведения

Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - 8706c690-5be5-d742-2d1b-92f529364e63
ID в реестре СИ - 1426596
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Wuxi Kaifeng Pressure Gauge Co., Ltd.
Страна - КИТАЙ
Населенный пункт - No.28-11 Huibei Road,Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1832 от 2025.08.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Манометры показывающие (Y)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Wuxi Kaifeng Pressure Gauge Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96270-25
28.08.2030
Манометры показывающие, Y
Wuxi Kaifeng Pressure Gauge Co., Ltd. (КИТАЙ No.28-11 Huibei Road,Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu)
ОТ
МП
1 год

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Манометры показывающие (Y)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Манометры показывающие (Y)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и (или) типографским методом на наклейку, прикрепленную к корпусу прибора.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе II «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия «Wuxi Kaifeng Pressure Gauge Co., Ltd.».

Правообладатель

Wuxi Kaifeng Pressure Gauge Co., Ltd., Китай

Адрес: No.28-11 Huibei Road, Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu, P.R. China

Телефон: 86-0510-83700076

E-mail: caiyinbo@wuxikf.com

Изготовитель

Wuxi Kaifeng Pressure Gauge Co., Ltd., Китай
Адрес: No.28-11 Huibei Road, Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu, P.R. China
Телефон: 86-0510-83700076
E-mail: caiyinbo@wuxikf.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: www.rostest.ru
Web-сайт: info@rostest.ru

Правообладатель

Wuxi Kaifeng Pressure Gauge Co., Ltd., Китай
Адрес: No.28-11 Huibei Road, Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu, P.R. China
Телефон: 86-0510-83700076
E-mail: caiyinbo@wuxikf.com

Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительных элементом манометров является трубчатая пружина - трубка Бурдона.

Манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.

Манометры могут отличаться диаметром корпуса, диапазоном измерений, погрешностью измерений, расположением штуцера, наличием заполнения силиконовым маслом и способом монтажа.

Структурная схема условного обозначения манометров:

Y X1 X2 X3 X4

X1 :

Без обозначения - манометр без заполнения;

N - манометр виброустойчивого исполнения и заполнен силиконовым маслом.

X2 :

40 - Диаметр корпуса равен 40 мм;

50 - Диаметр корпуса равен 50 мм;

60 - диаметр корпуса равен 60 мм;

100 - Диаметр корпуса равен 100 мм;

150 - Диаметр корпуса равен 150 мм.

X3 :

Без обозначения - манометр с радиальным расположением штуцера;

Z - манометр с осевым расположением штуцера

X4 :

Без обозначения - манометр без крепления для панельного монтажа;

T - манометр с креплением для панельного монтажа

Пример: YN60ZT - манометр с Диаметром корпуса 60 мм, корпус которого заполнен силиконовым маслом, с осевым расположение штуцера и оснащен креплением Для панельного монтажа.

Общий вид манометров представлен на рисунках 1 - 6. Место нанесения серийного номера и знака поверки представлено на рисунке 7.

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

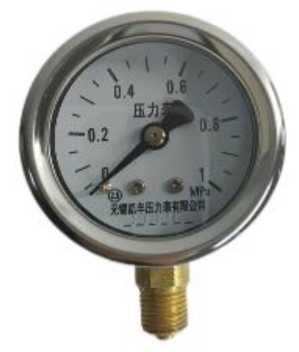

Рисунок 1 - общий вид манометра Y40

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

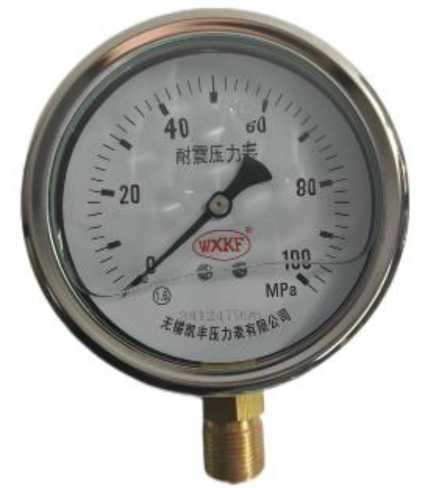

Рисунок 3 - общий вид манометра Y60ZT

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

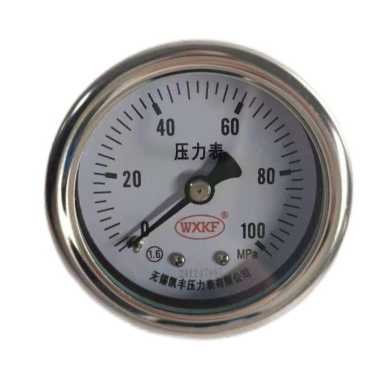

Рисунок 5 - общий вид манометра YN100

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

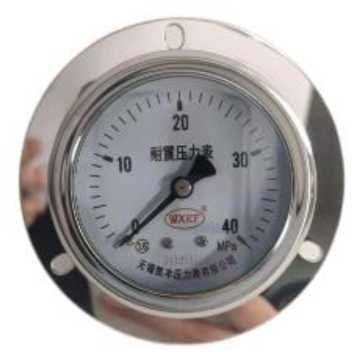

Рисунок 2 - общий вид манометра Y150

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

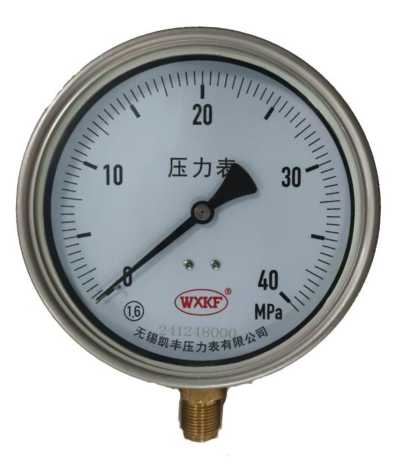

Рисунок 4 - общий вид манометра Y50Z

Внешний вид. Манометры показывающие (Y), http://oei-analitika.ru

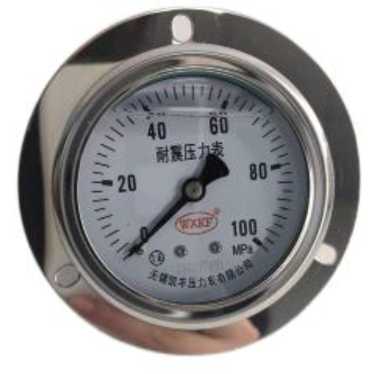

Рисунок 6 - общий вид манометра YN60ZT

Место нанесения

знака поверки

WXKF

Место нанесения серийного номера

Рисунок 7 - Общий вид манометров, место нанесения серийного номера и места нанесения знака поверки

Серийный номер, идентифицирующий каждый экземпляр манометра в виде цифрового обозначения наносится типографским способом на циферблат манометра.

Пломбировка манометров не предусмотрена.

Допускается нанесение знака поверки на корпус манометра или стекло циферблата.


Таблица 3 -

Наименование

Обозначение

Количество

Манометр показывающий

Y

1 шт.

Руководство по эксплуатации

-

1 экз. 1)1

Х) поставляется не менее одного экземпляра на партию


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значения

Верхний предел измерений, МПа 1) 2)

  • - для манометров с диаметром корпуса 40 мм

  • - для остальных манометров

от 1 до 40;

от 1 до 100

Нижний предел измерений, МПа 1) 2)

0

Пределы основной допускаемой приведенной погрешности измерений давления, % от ВПИ:

  • - для манометров с диаметром корпуса 40 мм

  • - для остальных манометров

± 2,5;

± 1,6

Пределы дополнительной допускаемой погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °C), % от ВПИ / 10 °C

±0,5

  • 1) Диапазон измерений определяется путем выбора верхнего и нижнего предела измерений. Конкретные значения диапазона измерений указаны на циферблате;

  • 2) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации.

Таблица 2 - Технические характеристики

Наименование характеристики

Значение характеристики

Масса без заполнения силиконовым маслом, кг, не более

- для модификации с номинальным диаметром корпуса 40

0,07

- для модификации с номинальным диаметром корпуса 50

0,15

- для модификации с номинальным диаметром корпуса 60

0,20

- для модификации с номинальным диаметром корпуса 100

0,37

- для модификации с номинальным диаметром корпуса 150

0,85

Габаритные размеры, мм (диаметр х глубина), не более:

- для модификации с номинальным диаметром корпуса 40

60х30

- для модификации с номинальным диаметром корпуса 50

70х33

- для модификации с номинальным диаметром корпуса 60

90х35

- для модификации с номинальным диаметром корпуса 100

140х45

- для модификации с номинальным диаметром корпуса 150

190x55

Нормальные условия измерений:

- диапазон рабочих температур окружающего воздуха, °C

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

Рабочие условия измерений:

- диапазон рабочих температур окружающего воздуха, C

от -40 до +70

- относительная влажность окружающего воздуха, %

от 30 до 80
