Номер по Госреестру СИ: 96244-25
96244-25 Полуприцеп-цистерна
(BUNGE-TSA 42.0/6)
Назначение средства измерений:
Полуприцеп-цистерна BUNGE-TSA 42.0/6 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2025
Срок свидетельства -
Номер записи - 4df10244-8724-d630-f22b-fe38aaf37e70
ID в реестре СИ - 1426620
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
BUNGE-TSA 42.076,
Производитель
Изготовитель - C M BUNGE KG FAHRSEUGWERK
Страна - ГЕРМАНИЯ
Населенный пункт - Dürener Str. 4, 32657 Lemgo
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1771 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (BUNGE-TSA 42.0/6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Полуприцеп-цистерна (BUNGE-TSA 42.0/6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (BUNGE-TSA 42.0/6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ПравообладательC M BUNGE KG FAHRSEUGWERK, Германия
Адрес: Durener Str. 4, 32657 Lemgo, Germany
Испытательный центр
Закрытое акционерное общество «Нефтебазстрой» (ЗАО «Нефтебазстрой»)ИНН 6311086065
Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1, в виде буквенно-цифрового обозначения ударным методом.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна BUNGE-TSA 42.0/6 с заводским номером W09111111T2B23013.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны BUNGE-TSA 42.0/6 для защиты от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

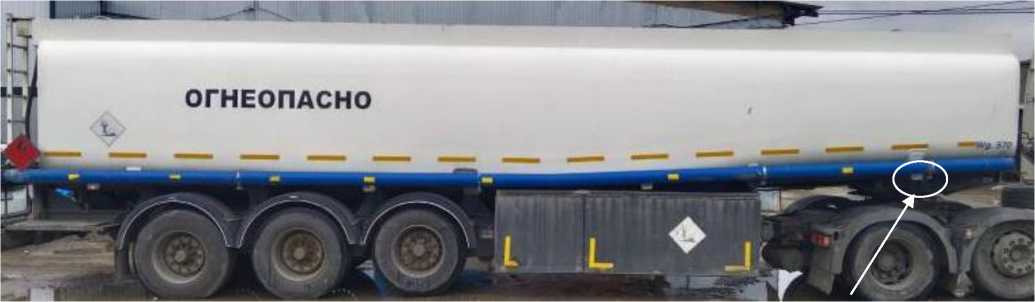

Рисунок 1 - Общий вид полуприцепа-цистерны BUNGE-TSA 42.0/6 и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39800 |
|
Действительная вместимость 1 -й секции, дм3 |
6700 |
|
Действительная вместимость 2-й секции, дм3 |
6750 |
|
Действительная вместимость 3 -й секции, дм3 |
5000 |
|
Действительная вместимость 4-й секции, дм3 |
7350 |
|
Действительная вместимость 5-й секции, дм3 |
7000 |
|
Действительная вместимость 6-й секции, дм3 |
7000 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг |
7000 |
|
Длина, мм |
11820 |
|
Высота, мм |
3100 |
|
Ширина, мм |
2400 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
