Номер по Госреестру СИ: 96242-25
96242-25 Полуприцеп-цистерна
(ROHR TAL-A-DK40.0)
Назначение средства измерений:
Полуприцеп-цистерна ROHR TAL-A-DK40.0 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

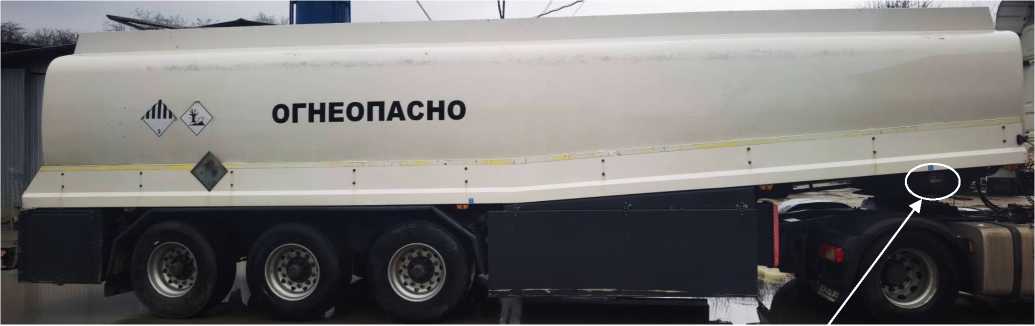

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2025
Срок свидетельства -
Номер записи - 9eee73a1-a0dd-3d50-35a5-039f550e92bc
ID в реестре СИ - 1426622
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ROHR TAL-A-DK-40,
Производитель
Изготовитель - Rohr Fahrzeugbau GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Ittlinger Strabe 157 D-94315 Straubing
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1771 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (ROHR TAL-A-DK40.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Полуприцеп-цистерна (ROHR TAL-A-DK40.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (ROHR TAL-A-DK40.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ПравообладательRohr Fahrzeugbau GmbH, Германия
Адрес: Ittlinger Strabe 157 D-94315 Straubing, Germany
Испытательный центр
Закрытое акционерное общество «Нефтебазстрой» (ЗАО «Нефтебазстрой»)ИНН 6311086065
Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1, в виде цифрового обозначения ударным методом.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна ROHR TAL-A-DK40.0 с заводским номером 3720.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны ROHR TAL-A-DK40.0 для защиты от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-DK40.0 и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40100 |
|
Действительная вместимость 1 -й секции, дм3 |
7500 |
|
Действительная вместимость 2-й секции, дм3 |
7650 |
|
Действительная вместимость 3 -й секции, дм3 |
7400 |
|
Действительная вместимость 4-й секции, дм3 |
4250 |
|
Действительная вместимость 5-й секции, дм3 |
6000 |
|
Действительная вместимость 6-й секции, дм3 |
7300 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг |
6700 |
|
Длина, мм |
11140 |
|
Высота, мм |
3250 |
|
Ширина, мм |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
