Сведения о средстве измерений: 96239-25 Трансформаторы тока электронные эталонные

Номер по Госреестру СИ: 96239-25
96239-25 Трансформаторы тока электронные эталонные
(ЭЭТТ-УЭТМ®-0,05-1А)

Назначение средства измерений:
Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ®-0,05-1А (далее -трансформаторы электронные эталонные) предназначены для использования в качестве рабочих эталонов второго разряда, в соответствии с Государственной поверочной схемой для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1491 от 21 июля 2023 г., частотой 50 Гц номинальным напряжением 1 кВ при проведении поверки электронных трансформаторов тока встроенных, отдельно стоящих и устройств сопряжения, поддерживающих протокол передачи данных МЭК 61850-9.2 (Sampled Values) и синхронизацию по протоколу PTPv2.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока электронные эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока электронные эталонные
Рисунок № 1

Общие сведения

Дата публикации - 26.08.2025
Срок свидетельства -
Номер записи - 77f6fc27-eb30-3e88-6cda-e103936cb4fa
ID в реестре СИ - 1426625
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Эльмаш (УЭТМ)"
Страна - РОССИЯ
Населенный пункт - 620017, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, 22
Уведомление о начале осуществления предпринимательской деятельности -

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1771 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока электронные эталонные (ЭЭТТ-УЭТМ®-0,05-1А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Эльмаш (УЭТМ)"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96239-25

Трансформаторы тока электронные эталонные, ЭЭТТ-УЭТМ®-0,05-1А
Общество с ограниченной ответственностью "Эльмаш (УЭТМ)" (РОССИЯ 620017, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, 22)
ОТ
МП
4 года

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока электронные эталонные (ЭЭТТ-УЭТМ®-0,05-1А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока электронные эталонные (ЭЭТТ-УЭТМ®-0,05-1А)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) трансформатора электронного эталонного основано на чтение библиотек встроенного внутри микроконтроллера. ПО записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция не предусматривает вычисление цифрового идентификатора ПО. Конструкция исключает возможность изменения ПО, так как для доступа необходимо вскрыть опломбированный корпус.

Идентификация ПО не предусмотрена.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного и в паспорт.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте 2.2.6 «Методика измерений» руководства по эксплуатации 1БП.763.001-01 РЭ «Трансформаторы тока эталонные электронные ЭЭТТ-УЭТМ®-0,05-1А Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 23624-2001 «Трансформаторы тока измерительные лабораторные. Общие технические условия»

ГОСТ Р МЭК 60044-8-2010 «Измерительные трансформаторы - Часть 8: Электронные трансформаторы тока»

Правообладатель

Общество с ограниченной ответственностью «Эльмаш

(УЭТМ)»

(ООО «Эльмаш (УЭТМ)»)

Юридический адрес: 620017, Свердловская обл., г. Екатеринбург, ул. Фронтовых бригад, 22

ИНН 6686007865

Изготовитель

Общество с ограниченной ответственностью «Эльмаш
(УЭТМ)»
(ООО «Эльмаш (УЭТМ)»)
Адрес: 620017, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, 22 ИНН 6686007865

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4

Правообладатель

Общество с ограниченной ответственностью «Эльмаш
(УЭТМ)»
(ООО «Эльмаш (УЭТМ)»)
Юридический адрес: 620017, Свердловская обл., г. Екатеринбург, ул. Фронтовых бригад, 22
ИНН 6686007865

Принцип действия трансформаторов электронных эталонных основан на преобразовании физической величины силы электрического тока, измеренной первичным измерительным преобразователем, в цифровой код.

Трансформаторы электронные эталонные применяются на предприятиях электрических сетей, промышленных предприятиях, в испытательных и измерительных лабораториях.

Трансформатор электронный эталонный собран в прямоугольном металлическом корпусе, на передней панели размещена этикетка с указанием паспортных данных и маркировкой выводов, на боковых панелях размещены клеммы для подключения. В качестве подключаемого первичного измерительного преобразователя для трансформатора электронного эталонного используется трансформатор тока измерительный лабораторный классом точности 0,01 (например: ТТИ-5000.51 рег. номер в ФИФ 55278-13 или аналогичный).

Структура обозначения трансформаторов электронных эталонных

ЭЭТТ-УЭТМ ®- 0,05-1А

Номинальное значение тока вторичных обмоток первичного измерительного преобразователя, А Класс точности Знак охраны Товарный знак предприятия Тока Трансформатор Электронный --------------- Эталонный

К средству измерений данного типа относятся трансформаторы электронные эталонные зав. № 1, зав. № 2, зав. № 3.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средства измерений предусмотрено.

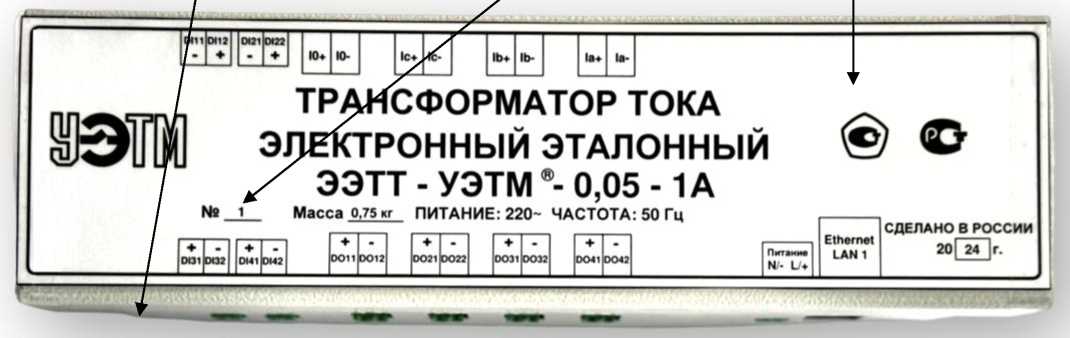

Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А, мест пломбирования от несанкционированного доступа, мест нанесения заводского номера и мест нанесения знака утверждения типа приведены на рисунке 1.

Место пломбирования от несанкционированного доступа

Место нанесения заводского номера

Место нанесения знака утверждения типа

Внешний вид. Трансформаторы тока электронные эталонные (ЭЭТТ-УЭТМ®-0,05-1А), http://oei-analitika.ru

0042

DO31 0032

0431 DI32

0041

Питаим* N/- Ье

Ethernet LAN 1

СДЕЛАНО В РОССИИ

201 24 |г.

4-    .

ООП 0012

4-    .

0021 0022

4СФ0РМАТ0Р ТОКА РОННЫЙ ЭТАЛОННЫЙ / ЭЭТТ - УЭТМ ®-0,05 -1А

1 Масса 0,75 кг ПИТАНИЕ: 220- ЧАСТОТА: 50 Гц

Рисунок 1 - Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера


Таблица 4 -

Наименование

Обозначение

Количество, шт.

Трансформатор тока электронный эталонный

ЭЭТТ-УЭТМ®-0,05-1А

1

Паспорт

1БП.763.001-01 ПС

1

Руководство по эксплуатации

1БП.763.001-01 РЭ

1


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности согласно ГОСТ 23624-2001

0,05*

Номинальное значение тока вторичных обмоток первичного измерительного преобразователя, А

1

Диапазон измерений тока, % от 1ном

от 1 до 200

* Погрешности при токах 150 % и 200 % номинального первичного тока должны соответствовать нормам пределов допускаемых погрешностей для 120 % номинального первичного тока по ГОСТ 23624-2001.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов

4

Номинальный первичный ток (1ном ), А

Первичный ток определяется диапазоном работы первичного измерительного преобразователя

Напряжение внешнего однофазного источника электропитания Цэп переменного тока, В

220±22

Номинальное время аналого-цифрового преобразования Тацп, мс, не более

0,208

Время кодирования SV сообщения (Ткод) независимо от типа источника опорного времени, мс, не более

2

Входное сопротивление, Ом, не более

0,05

Частота входного сигнала, Гц

50

Интерфейс передачи SV потоков

Витая пара (Ethernet

100Base-TX)

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

от +15 до +25

от 30 до 80

Масса, кг, не более

1

Габаритные размеры, мм, не более:

  • - высота

  • - ширина

  • - длина

70

90

320

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

25

Средняя наработка до отказа, ч

25-103
