Сведения о средстве измерений: 96223-25 Тахеометры электронные

Номер по Госреестру СИ: 96223-25
96223-25 Тахеометры электронные
(AXIS)

Назначение средства измерений:
Тахеометры электронные AXIS (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

сертификация программного обеспечения
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тахеометры электронные
Рисунок № 2
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тахеометры электронные
Рисунок № 3
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тахеометры электронные
Рисунок № 4
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Тахеометры электронные
Рисунок № 5
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Тахеометры электронные
Рисунок № 6
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Тахеометры электронные
Рисунок № 7

Общие сведения

Дата публикации - 26.08.2025
Срок свидетельства - 26.08.2030
Номер записи - 3925f95f-3fac-b4e2-49db-6b8ff9f01597
ID в реестре СИ - 1426641
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Stec AXIS 3, AXIS 9, AXIS 4P, AXIS 4L, AXIS 1,

Производитель

Изготовитель - GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт - 510663, C-201 Yunsheng Science Park, No 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Тахеометры электронные (AXIS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96223-25
26.08.2030
Тахеометры электронные, AXIS
GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD (КИТАЙ 510663, C-201 Yunsheng Science Park, No 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663)
ОТ
МП
1 год

Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.

Стоимость 200 руб. или по подписке

Кто поверяет Тахеометры электронные (AXIS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦЕНТР МЕТРОЛОГИИ"
(RA.RU.320058)
  • AXIS 9
  • 1 1 0 0 1 1 0
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • AXIS 1
  • Stec AXIS 3
  • 2 1 2 0 0 2 2 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • AXIS 4L
  • AXIS 4P
  • 5 5 0 0 4 4 0

    Стоимость поверки Тахеометры электронные (AXIS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.

    С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

    Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Модификация

    Идентификационное наименование

    ПО

    Номер версии (идентификационный номер ПО)

    Алгоритм вычисления цифрового идентификатора

    Значение

    AXIS 1

    AXIS

    241024

    -

    AXIS 2

    AXIS

    24.09.04

    -

    AXIS 3

    AXIS

    010-240720-006

    -

    AXIS 4

    AXIS 4L

    AXIS 4P

    AXIS

    20240913

    -

    AXIS 9

    AXIS 9L

    AXIS 9P

    AXIS

    20240414

    -

    AXIS 10

    AXIS

    20241127

    -

    Лист № 4

    Всего листов 7

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в:

    - п. 4 «Измерение углов», п.5 «Измерение расстояний» документа «Тахеометры электронные AXIS 1. Руководство по эксплуатации»;

    - п. 3 «Измерения» документа «Тахеометры электронные AXIS 2. Руководство по эксплуатации»;

    - п. 6 «Измерения» документа «Тахеометры электронные AXIS 3. Руководство по эксплуатации»;

    - п. 5.1 «Измерение» документа «Тахеометры электронные AXIS 4 (4L, 4P). Руководство по эксплуатации»;

    - п. 4 «Измерения» документа «Тахеометры электронные AXIS 9 (9L, 9P). Руководство по эксплуатации»;

    - п. 4 «Измерения» документа «Тахеометры электронные AXIS 10. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 8.5.1, 8.5.2, 8.6.1, 8.6.2, 8.6.3)

    Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

    Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

    Стандарт предприятия «Тахеометры электронные AXIS»

    Правообладатель

    GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

    Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China

    E-mail: support@stecprecision.com

    Изготовитель

    GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай
    Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China
    E-mail: support@stecprecision.com

    Испытательный центр

    научный
    Федеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации
    (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
    Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

    Правообладатель

    GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай
    Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China
    E-mail: support@stecprecision.com

    Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

    Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

    Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

    Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

    Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

    Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

    К настоящему типу средств измерений относятся тахеометры электронные AXIS модификаций AXIS 1, AXIS 2, AXIS 3, AXIS 4, AXIS 4L, AXIS 4P, AXIS 9, AXIS 9L, AXIS 9P, AXIS 10, которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками

    Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Общий вид тахеометров электронных AXIS представлен на рисунке 1.

    Заводской номер в формате шестизначного числа наносится методом печати на лицевой стороне тахеометра. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

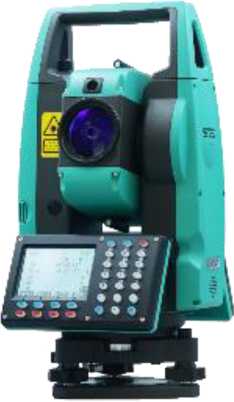

    а) модификация AXIS 1

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru
    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

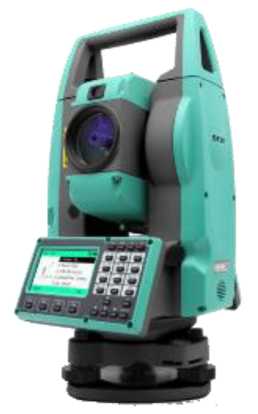

    в) модификация AXIS 3

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

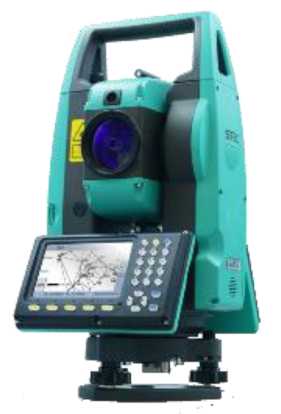

    г) модификации AXIS 4, AXIS 4L, AXIS 4P

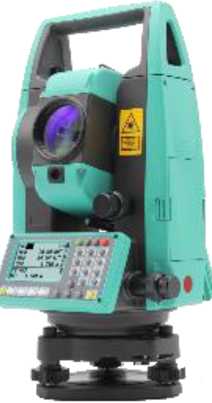

    б) модификация AXIS 2

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

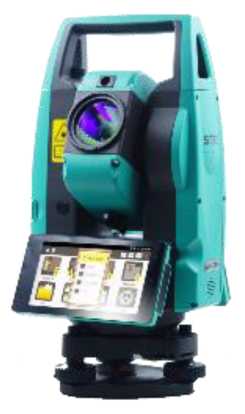

    д) модификации AXIS 9, AXIS 9L, AXIS 9P

    Рисунок 1 - Общий вид тахеометров электронных AXIS

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

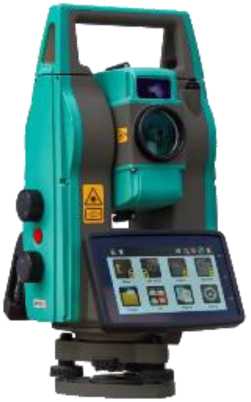

    е) модификация AXIS 10

    Место нанесения заводского номера

    Внешний вид. Тахеометры электронные (AXIS), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    Рисунок 2 - Места нанесения заводского номера и знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт. (к-т, экз.)

    Тахеометр электронный

    AXIS

    1 шт.

    Транспортировочный кейс

    1 шт.

    Зарядное устройство

    1 шт.

    Кабель для зарядного устройства

    1 шт.

    Аккумуляторная батарея

    2 шт.

    Набор юстировочных инструментов

    1 к-т

    Защитный чехол от дождя

    1 шт.

    Плечевые ремни

    2 шт.

    Набор пленочных отражателей

    -

    1 к-т

    Защитная крышка для объектива

    -

    1 шт.

    Планшет (только для AXIS 10)

    S PAD

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    AXIS 1

    AXIS 2

    AXIS 3

    AXIS 4

    AXIS 9

    AXIS 4L

    AXIS 9L

    AXIS 4P

    AXIS 9P

    AXIS 10

    Диапазон измерений углов, градус^

    от 0 до 360

    Диапазон измерений длин, м:

    • - с призменным отражателем2)

    • - с пленочным отражателем^

    • - без отражателя4)

    от 1,5 до 5000,0

    от 1,5 до 1800,0

    от 1,5 до 1500,0

    от 1,5 до 5000,0

    от 1,5 до 2500,0

    от 1,5 до 2000,0

    от 1,5 до 5000,0

    от 1,5 до 1200,0

    от 1,5 до 1000,0

    от 1,5 до 3500,0

    от 1,5 до 1200,0

    от 1,5 до 1000,0

    Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1)

    ±4

    ±2

    ±1

    Допускаемое среднее квадратическое отклонение измерений углов, секунда1)

    2

    1

    0,5

    Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм:

    • - с призменным отражателем

    • - с пленочным отражателем

    • - без отражателя

    ±2<2+240-6Ъ) 5)

    ±2<3+240-6Ъ)

    ±2<3+240-6ъ)

    ±2-(1+1-10-6-L)

    ±2<3+240-6ъ)

    ±2<3+240-6ъ)

    Допускаемое среднее квадратическое отклонение измерений длин, мм

    • - с призменным отражателем

    • - с пленочным отражателем

    • - без отражателя

    • - в диапазоне от 1,5 до 600,0 м включ.

    • - в диапазоне св. 600 м

    2+2-10^-L

    3+2-10^-L

    3+2-10^-L

    5+2-10^-L

    1+1-106-L

    3+2-10^-L

    3+2-10^-L

    5+2-10^-L

    Диапазон компенсации компенсатора, не менее, минута1)

    ±4

    Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1)

    ±1

    • 1) Градус, минута, секунда - единица измерений плоского угла.

    • 2) Одна призма.

    • 3) Измерения на отражающую пленку (90/90) мм с коэффициентом отражения не менее 90 %.

    • 4) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %.

    • 5) L - измеряемая длина, мм.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Модификация

    AXIS 1

    AXIS 2

    AXIS 3

    AXIS 4

    AXIS 4L

    AXIS 4P

    AXIS 9

    AXIS 9L

    AXIS 9P

    AXIS 10

    Угловое поле зрения зрительной трубы, минута1), не менее

    90

    Наименьшее расстояние визирования, м, не более

    1,5

    Дискретность отсчета:

    • - углов, секунда1)

    • - расстояний, мм

    1

    1

    Напряжение питания от источника постоянного тока, В

    7,4

    14,4

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    206x200x353

    255x235x430

    Масса, кг

    5,4

    6

    10

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -35 до +50

    95

    от -20 до +50

    95

    1) Минута, секунда - единица измерений плоского угла.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
