Сведения о средстве измерений: 96219-25 Уровнемеры радарные

Номер по Госреестру СИ: 96219-25
96219-25 Уровнемеры радарные
(UHS-33)

Назначение средства измерений:
Уровнемеры радарные   UHS-33   (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости и сыпучих материалов.

сертификация программного обеспечения
Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры радарные
Рисунок № 1
Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры радарные
Рисунок № 2
Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры радарные
Рисунок № 3

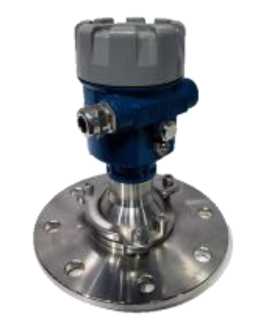

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Уровнемеры радарные
Рисунок № 4

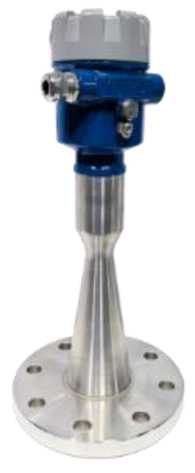

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Уровнемеры радарные
Рисунок № 5
Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Уровнемеры радарные
Рисунок № 6

Общие сведения

Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 3eddb29c-7874-f8ab-2e4f-fc61cb001f6c
ID в реестре СИ - 1426645
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.
Страна - КИТАЙ
Населенный пункт - No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1751 от 2025.08.25 Об утверждении типов средств измерений

Наличие аналогов СИ: Уровнемеры радарные (UHS-33)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96253-25
26.08.2030
Уровнемеры радарные волноводные, UHS-8
JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD. (КИТАЙ No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province)
ОТ
МП
3 года
96219-25
25.08.2030
Уровнемеры радарные, UHS-33
JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD. (КИТАЙ No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province)
ОТ
МП
1 год
96218-25
25.08.2030
Уровнемеры буйковые, UHS-FD
JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD. (КИТАЙ No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province)
ОТ
МП
1 год

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры радарные (UHS-33)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры радарные (UHS-33)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XHRadar

Номер версии (идентификационный номер) ПО

V3x.xx.xx

Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.


Знак утверждения типа

Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку на полимерной наклейке, расположенную на корпусе уровнемеров, как показано на рисунке 2.

Рисунок 2 - Пример маркировочной таблички

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XHRadar

Номер версии (идентификационный номер) ПО

V3x.xx.xx

Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение параметра

UHS-3302

UHS-3303

UHS-3304

UHS-3308

UHS-3309

Диапазон измерений уровня1^ м

от 0 до 30

от 0 до 30

от 0 до 30

от 0 до 30

от 0 до 50

от 0 до 100

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений уровня1^ мм

±2; ±5

±2; ±5

±2; ±5

±2 (при диапазоне измерений до 30 м);

±5 (при диапазоне измерений до 30 м); ±6,5 (при диапазоне измерений до 30 м); ±11 (при диапазоне измерений до 50 м); ±25 (при диапазоне измерений до 100 м)

±2; ±5

1) Диапазон измерений и пределы погрешности указываются на маркировочной табличке и в паспорте.

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Давление измеряемой среды1), МПа

от -0,1 до +5,0

Диапазон температур измеряемой среды1), °С

от -196 до +200

Напряжение питания постоянного тока, В

от 12 до 30

Выходной сигнал

от 4 до 20 мА/HART

Продолжение таблицы 3

Наименование параметра

Значение

Маркировка взрывозащиты

1Ex db IIC T2...T6 Gb 0Ex ia IIC T6 Ga

Ex tb IIIC T80...200°C Db

Степень защиты, обеспечиваемая оболочной

IP66/IP67/IP68

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - температура окружающей среды для ЖК-дисплея, °С

  • - атмосферное давление, кПа

от -60 до +80 от -30 до +70 от 86 до 108

Примечание - Указывается на маркировочной табличке и паспорте.

Таблица 4 - Показатели надёжности

Наименование параметра

Значение

Средняя наработка на отказ, ч

150000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации XYC/R-CC002-xx.x РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459

Техническая документация «JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

Правообладатель

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

Адрес: No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province, China

Тел.: +86-513-83799342

E-mail: wangyuxiang@xhckkj.com

Web сайт: www.xhckkj.com

Изготовитель

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай
Адрес: No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province, China
Тел.: +86-513-83799342
E-mail: wangyuxiang@xhckkj.com
Web сайт: www.xhckkj.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай
Адрес: No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province, China
Тел.: +86-513-83799342
E-mail: wangyuxiang@xhckkj.com
Web сайт: www.xhckkj.com

Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Во время измерений радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается антенной. В электронном блоке уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности среды. Измеренное расстояние пересчитывается в уровень заполнения резервуара.

Конструктивно уровнемеры состоят из электронного блока и антенны.

Уровнемеры монтируются над поверхностью измеряемой среды. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью фланцев, резьбовых соединений или переходников.

Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus RTU или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА. К аналоговому выходу также можно подключить преобразователь вторичный UHS-S10 для местной/удалённой индикации измеренных значений.

Уровнемеры могут быть общепромышленного и взрывозащищённого исполнений.

К данному типу относятся уровнемеры моделей: UHS-3302, UHS-3303, UHS-3304, UHS-3308, UHS-3309, отличающихся антеннами, диапазонами измерений и погрешностью измерений.

Нанесение знака поверки на СИ не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru
Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru
Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru

б) в)

а)

Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru
Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru

д)

г)

Рисунок 1 - Общий вид уровнемеров: а) UHS-3302, б) UHS-3303 высокотемпературное исполнение, в) UHS-3304, г) UHS-3308, д) UHS-3309

Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку на полимерной наклейке, расположенную на корпусе уровнемеров, как показано на рисунке 2.

Внешний вид. Уровнемеры радарные (UHS-33), http://oei-analitika.ru

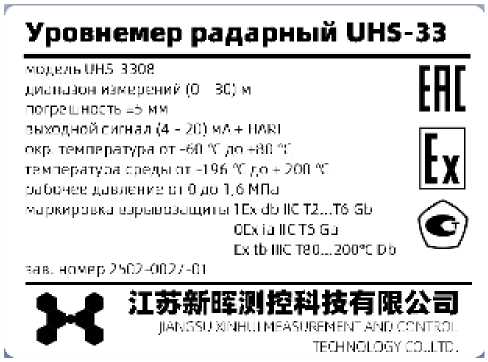

Рисунок 2 - Пример маркировочной таблички


приведена в таблице 5.

Таблица 5 -

Наименование

Обозначение

Количество

Уровнемер радарный

UHS-33

1 шт.

Паспорт

XYC/R-CC002-xx.x ПС

1 экз.

Руководство по эксплуатации

XYC/R-CC002-xx.x РЭ

1 экз.1)

Примечание - Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе.


Таблица 1 - Метрологические характеристики

Наименование параметра

Значение параметра

UHS-3302

UHS-3303

UHS-3304

UHS-3308

UHS-3309

Диапазон измерений уровня1^ м

от 0 до 30

от 0 до 30

от 0 до 30

от 0 до 30

от 0 до 50

от 0 до 100

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений уровня1^ мм

±2; ±5

±2; ±5

±2; ±5

±2 (при диапазоне измерений до 30 м);

±5 (при диапазоне измерений до 30 м); ±6,5 (при диапазоне измерений до 30 м); ±11 (при диапазоне измерений до 50 м); ±25 (при диапазоне измерений до 100 м)

±2; ±5

1) Диапазон измерений и пределы погрешности указываются на маркировочной табличке и в паспорте.

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Давление измеряемой среды1), МПа

от -0,1 до +5,0

Диапазон температур измеряемой среды1), °С

от -196 до +200

Напряжение питания постоянного тока, В

от 12 до 30

Выходной сигнал

от 4 до 20 мА/HART

Продолжение таблицы 3

Наименование параметра

Значение

Маркировка взрывозащиты

1Ex db IIC T2...T6 Gb 0Ex ia IIC T6 Ga

Ex tb IIIC T80...200°C Db

Степень защиты, обеспечиваемая оболочной

IP66/IP67/IP68

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - температура окружающей среды для ЖК-дисплея, °С

  • - атмосферное давление, кПа

от -60 до +80 от -30 до +70 от 86 до 108

Примечание - Указывается на маркировочной табличке и паспорте.

Таблица 4 - Показатели надёжности

Наименование параметра

Значение

Средняя наработка на отказ, ч

150000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
