Номер по Госреестру СИ: 96218-25
96218-25 Уровнемеры буйковые
(UHS-FD)
Назначение средства измерений:
Уровнемеры буйковые UHS-FD (далее - уровнемеры) предназначены для контактных измерений уровня жидкости.
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Внешний вид.

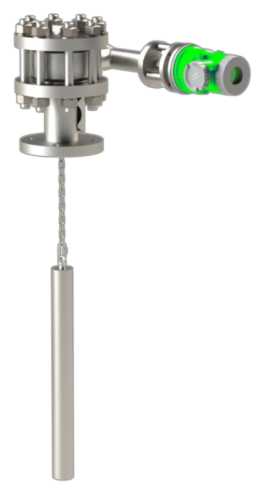

Уровнемеры буйковые
Рисунок № 2
Внешний вид.

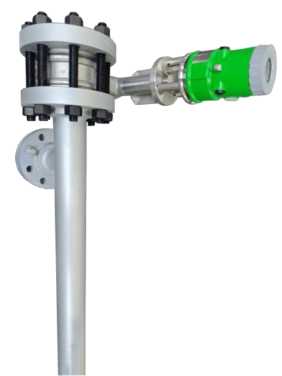

Уровнемеры буйковые
Рисунок № 3
Внешний вид.
Уровнемеры буйковые
Рисунок № 4
Внешний вид.
Уровнемеры буйковые
Рисунок № 5
Общие сведения
Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 6c57f71c-4265-c03f-1402-ce566b926e33
ID в реестре СИ - 1426646
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.
Страна - КИТАЙ
