Сведения о средстве измерений: 96155-25 Меры для поверки систем координатно-измерительных

Номер по Госреестру СИ: 96155-25
96155-25 Меры для поверки систем координатно-измерительных
(CORE-D)

Назначение средства измерений:
Меры для поверки систем координатно-измерительных CORE-D (далее по тексту -меры) предназначены для воспроизведения единицы длины в области измерений геометрических параметров поверхностей сложной формы и поверки систем координатно-измерительных.

сертификация программного обеспечения
Внешний вид. Меры для поверки систем координатно-измерительных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры для поверки систем координатно-измерительных
Рисунок № 1
Внешний вид. Меры для поверки систем координатно-измерительных, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры для поверки систем координатно-измерительных
Рисунок № 2
Внешний вид. Меры для поверки систем координатно-измерительных, http://oei-analitika.ru рисунок № 3
Внешний вид.
Меры для поверки систем координатно-измерительных
Рисунок № 3
Внешний вид. Меры для поверки систем координатно-измерительных, http://oei-analitika.ru рисунок № 4
Внешний вид.
Меры для поверки систем координатно-измерительных
Рисунок № 4
Внешний вид. Меры для поверки систем координатно-измерительных, http://oei-analitika.ru рисунок № 5
Внешний вид.
Меры для поверки систем координатно-измерительных
Рисунок № 5

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства - 14.08.2030
Номер записи - 6cc26279-9fba-0bab-abfc-57e74d4b85a3
ID в реестре СИ - 1426709
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CORE-D Calibration bar 6 spheres, CORE-D Calibration bar 2 spheres, CORE-D CAL-SPHEREMOUNT-D25мм,

Производитель

Изготовитель - WENZEL Group GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1685 от 2025.08.14 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Меры для поверки систем координатно-измерительных (CORE-D)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений WENZEL Group GmbH & Co. KG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87730-22
20.12.2027
Машины координатно-измерительные, WENZEL
WENZEL Group GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
1 год
95206-25
21.04.2030
Машины зубоизмерительные, Wenzel GT
WENZEL Group GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
1 год
96155-25
14.08.2030
Меры для поверки систем координатно-измерительных, CORE-D
WENZEL Group GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
2 года

Кто поверяет Меры для поверки систем координатно-измерительных (CORE-D)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • CORE-D Calibration bar 6 spheres
  • CORE-D CAL-SPHEREMOUNT-D25мм
  • CORE-D Calibration bar 2 spheres
  • 3 3 0 0 3 3 0

    Стоимость поверки Меры для поверки систем координатно-измерительных (CORE-D)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Порядок работы» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 апреля 2021 г. №472;

    Стандарт предприятия WENZEL Group GmbH & Co. KG.

    Правообладатель

    WENZEL Group GmbH & Co. KG, Германия

    Адрес: Werner-Wenzel-StraBe, 97859 Wiesthal, Germany

    Phone: +49 6020 201-0

    Fax: +49 6020 201-1999

    E-Mail: info@wenzel-group.com

    Изготовитель


    WENZEL Group GmbH & Co. KG, Германия
    Адрес: Werner-Wenzel-StraBe, 97859 Wiesthal, Germany
    Phone: +49 6020 201-0
    Fax: +49 6020 201-1999
    E-Mail: info@wenzel-group.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»
    (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель


    WENZEL Group GmbH & Co. KG, Германия
    Адрес: Werner-Wenzel-StraBe, 97859 Wiesthal, Germany
    Phone: +49 6020 201-0
    Fax: +49 6020 201-1999
    E-Mail: info@wenzel-group.com

    Принцип действия мер основан на воспроизведении диаметров и расстояний между центрами сфер и последующем определении отклонений измеренных величин от действительных значений.

    Меры выпускаются в трех модификациях: CORE-D CAL-SPHEREMOUNT-D25мм, CORE-D Calibration bar 2 spheres, CORE-D Calibration bar 6 spheres, отличающихся между собой количеством сфер, техническими и метрологическими характеристиками.

    Меры модификации CORE-D CAL-SPHEREMOUNT-D25мм представляют собой меры с одной сферой, выполненные в виде матовой сферы на стержне с двумя удлинителями и подставкой, на которую ее можно установить. Общий вид мер модификации CORE-D CAL-SPHEREMOUNT-D25мм представлен на рисунке 1.

    Меры модификации CORE-D Calibration bar 2 spheres представляют собой меры с двумя сферами, выполненными в виде горизонтального стального параллелепипеда с закрепленными на нем матовыми сферами. Общий вид мер модификации CORE-D Calibration bar 2 spheres представлен на рисунке 2.

    Меры модификации CORE-D Calibration bar 6 spheres представляют собой меры с шестью сферами, выполненными в виде стального параллелепипеда на ножке в защитном кожухе с закрепленными на нем матовыми сферами. Общий вид мер модификации CORE-D Calibration bar 6 spheres на рисунке 3.

    Серийный номер мер в формате буквенно-цифрового обозначения на маркировочной наклейке (рисунок 4) наносится на нерабочую поверхность в местах, указанных на рисунках 1-3 мер методом наклейки.

    Возможность нанесения знака поверки на средство измерений отсутствует.

    Пломбирование мер от несанкционированного доступа не предусмотрено.

    Внешний вид. Меры для поверки систем координатно-измерительных (CORE-D), http://oei-analitika.ru

    Место нанесения маркировочной наклейки с серийным номером

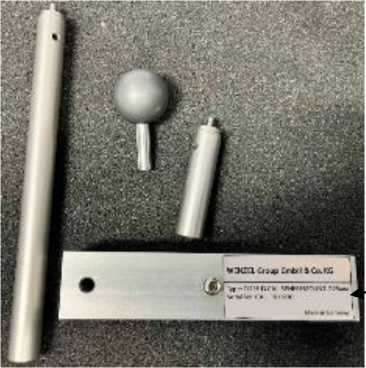

    Рисунок 1 - Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25мм с указанием места нанесения серийного номера

    Внешний вид. Меры для поверки систем координатно-измерительных (CORE-D), http://oei-analitika.ru

    Место нанесения маркировочной наклейки с серийным номером

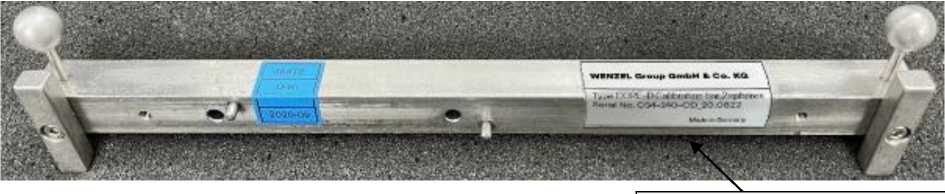

    Рисунок 2 - Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D Calibration bar 2 spheres с указанием места нанесения серийного номера

    Внешний вид. Меры для поверки систем координатно-измерительных (CORE-D), http://oei-analitika.ru

    Место нанесения маркировочной наклейки с серийным номером

    J     л

    ..... •

    Внешний вид. Меры для поверки систем координатно-измерительных (CORE-D), http://oei-analitika.ru

    б)

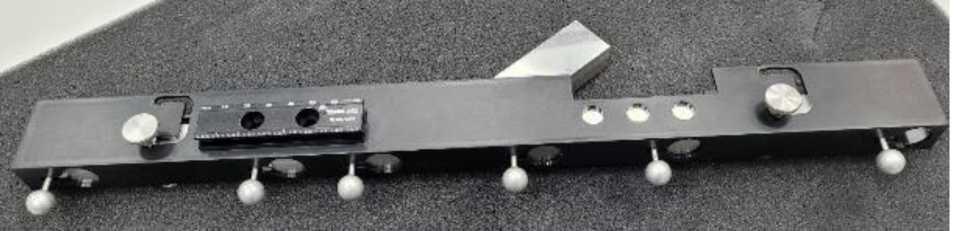

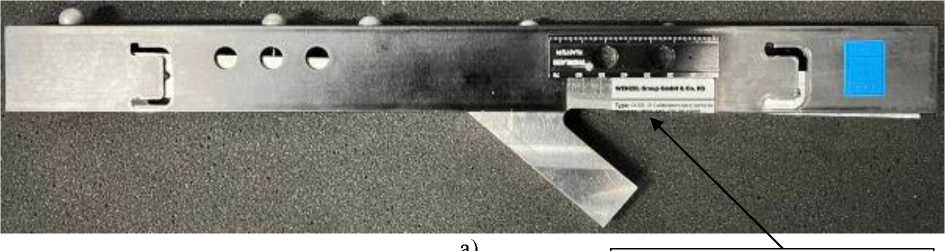

    Рисунок 3 - а), б) Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D Calibration bar 6 spheres и с указанием места нанесения серийного

    номера

    Внешний вид. Меры для поверки систем координатно-измерительных (CORE-D), http://oei-analitika.ru

    WENZEL Group GmbH & Со. KG

    T-D25mm

    Made in Germany

    Type: CQPE^D.eAL-RPHFPF

    Serial No(6aL 19.0930>*^

    Место нанесения серийного номера

    Рисунок 4 - Вид маркировочной наклейки


    аблица 7 -

    Наименование

    Обозначение

    Комплектность

    Меры для поверки систем координатно-измерительных

    CORE-D

    1 шт.1'

    Кейс

    -

    1 шт.

    Паспорт

    -

    1 экз.

    !)- конфигурация и количество мер определяется при заказе и указывается в

    Паспорте


    мер представлены в таблицах 1 - 6.

    Таблица 1 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25mm

    Наименование характеристики

    Значение

    Номинальный диаметр сферы и допускаемое отклонение действительного значения диаметра сферы от номинального, мм

    25,000±0,25

    Пределы допускаемой абсолютной погрешности воспроизведения диаметра, мкм

    ±1,00

    Допускаемое отклонение от круглости, мкм, не более

    1,50

    Таблица 2 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D Calibration bar 2 spheres

    Наименование характеристики

    Значение

    Номинальное расстояние между центрами сфер и допускаемое отклонение действительного значения расстояния между центрами сфер от номинального, мм

    226,0±0,35

    Пределы допускаемой абсолютной погрешности воспроизведения расстояния между центрами сфер, мкм

    ±(1,5+L/350),

    Примечание:

    L - измеряемый размер, м

    Таблица 3 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D Calibration bar 6 spheres

    Наименование характеристики

    Значение

    Номинальное расстояние между центрами сфер и допускаемое отклонение действительного значения расстояния между центрами сфер от номинального, мм

    S1-S2

    105,0±0,35

    S1-S3

    170,0±0,35

    S1-S4

    245,0±0,35

    S1-S5

    290,0±0,35

    S1-S6

    385,5±0,35

    S2-S3

    65,0±0,35

    S2-S4

    140,0±0,35

    S2-S5

    185,0±0,35

    S2-S6

    280,5±0,35

    S3-S4

    75,0±0,35

    S3-S5

    120,0±0,35

    S3-S6

    215,5±0,35

    S4-S5

    45,0±0,35

    S4-S6

    140,5±0,35

    S5-S6

    95,5±0,35

    Пределы допускаемой абсолютной погрешности воспроизведения расстояния между центрами сфер, мкм

    ±(1,5+L/350)

    Примечание:

    L - измеряемый размер, м

    Таблица 4 - Основные технические характеристики мер для поверки систем координатно-

    измерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25мм

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - длина

    115

    - ширина

    25

    - высота

    190

    Масса, кг, не более

    0,7

    Условия эксплуатации:

    - температура окружающей среды, °С

    От +18 до +21

    - относительная влажность, %, не более

    75

    Таблица 5 - Основные технические характеристики мер

    для поверки систем координатно-

    измерительных CORE-D модификации CORE-D Calibration

    tar 2 spheres

    Наименование характеристики

    Значение

    Номинальный диаметр сфер, мм

    12,00

    Габаритные размеры, мм, не более:

    - длина

    270

    - ширина

    80

    - высота

    140

    Масса, кг, не более

    1,1

    Условия эксплуатации:

    - температура окружающей среды, °С

    От +18 до +21

    - относительная влажность, %, не более

    75

    Таблица 6 - Основные технические характеристики мер для поверки систем координатно-

    измерительных CORE-D модификации CORE-D Calibration

    jar 6 spheres

    Наименование характеристики

    Значение

    Номинальный диаметр сфер, мм

    12,00

    Габаритные размеры, мм, не более:

    - длина

    450

    - ширина

    100

    - высота

    50

    Масса, кг, не более

    2,5

    Условия эксплуатации:

    - температура окружающей среды, °С

    От +18 до +21

    - относительная влажность, %, не более

    75
