Сведения о средстве измерений: 96149-25 Анализаторы электропроводности

Номер по Госреестру СИ: 96149-25
96149-25 Анализаторы электропроводности
(EC3000)

Назначение средства измерений:
Анализаторы электропроводности ЕС3000 (далее - анализаторы) предназначены для измерений удельной электропроводности (УЭП) и температуры водных растворов на объектах энергетики, химической, металлургической, фармацевтической и других отраслях промышленности, в сельском хозяйстве, в составе газоочистного и другого промышленного оборудования.

сертификация программного обеспечения

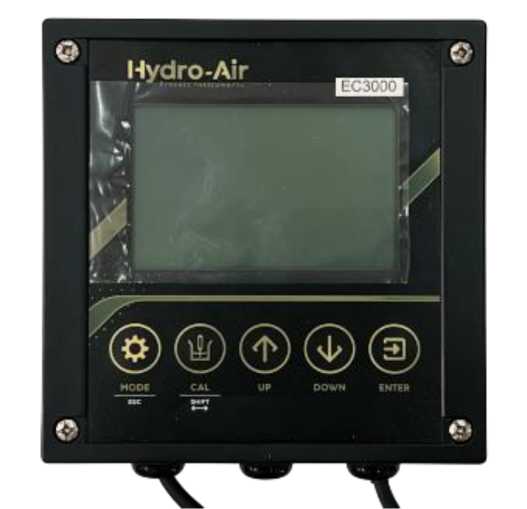

Внешний вид. Анализаторы электропроводности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы электропроводности
Рисунок № 1
Внешний вид. Анализаторы электропроводности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы электропроводности
Рисунок № 2

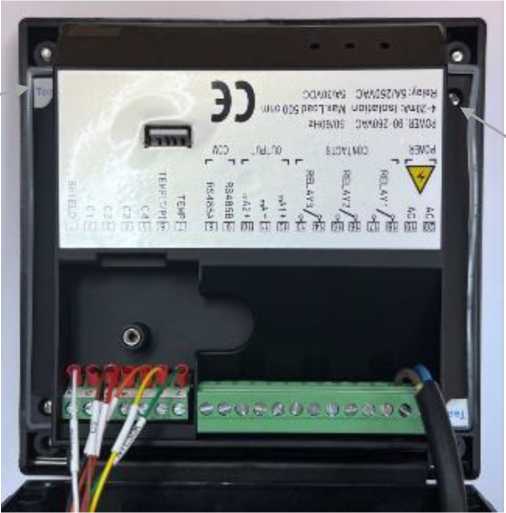

Внешний вид. Анализаторы электропроводности, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы электропроводности
Рисунок № 3
Внешний вид. Анализаторы электропроводности, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы электропроводности
Рисунок № 4

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства - 14.08.2030
Номер записи - db632234-6ebb-e104-0f34-87078a9e21a9
ID в реестре СИ - 1426715
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - HYDRO-AIR PROCESS INSTRUMENTS GLOBAL
Страна - МАЛАЙЗИЯ
Населенный пункт - 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penan
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1685 от 2025.08.14 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Анализаторы электропроводности (EC3000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений HYDRO-AIR PROCESS INSTRUMENTS GLOBAL

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96149-25
14.08.2030
Анализаторы электропроводности, EC3000
HYDRO-AIR PROCESS INSTRUMENTS GLOBAL (МАЛАЙЗИЯ 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penan)
ОТ
МП
1 год

Кто поверяет Анализаторы электропроводности (EC3000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы электропроводности (EC3000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

В анализаторе имеется встроенное программное обеспечение.

Программное обеспечение предназначено для преобразования сигнала от датчиков в единицы УЭП и передачи информации на преобразовательный блок, а также для управления датчиками, хранения калибровочных и других настроек.

Программное обеспечение устанавливается в энергонезависимую память изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализатора

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HW

Номер версии

не ниже V1.00

Цифровой идентификатор ПО

SW


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7.0 «Использование по назначению» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27.03.2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Техническая документация фирмы «HYDRO-AIR PROCESS INSTRUMENTS GLOBAL».

Правообладатель

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия

Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia

Изготовитель

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия
Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8(800) 200-22-14
E-mail: mail@nncsm.ra
Web-сайт: http://www.nncsm.ru

Правообладатель

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия
Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia

Анализатор - это измерительный прибор, конструктивно состоящий из преобразовательного блока (контроллера) и датчика.

Принцип действия анализатора при измерении удельной электропроводности основан на измерении электрической проводимости раствора, пропорциональной току, проходящему между электродами датчика. При измерении температуры принцип действия основан на измерении сигнала с температурного сопротивления, которое изменяется в зависимости от температуры анализируемой среды.

Внутри датчика установлена четырехэлектродная система, состоящая из первичных и вторичных электродов. Между парой первичных электродов подается переменный ток постоянного напряжения. Вторичные электроды позволяют его регулировать. Напряжение между первичными электродами зависит от активного сопротивления раствора, а значит, от удельной электропроводности. На измерение электропроводности влияет температура, поэтому температурный электрод датчика выполняет функцию температурной компенсации.

Конструктивно преобразовательный блок выполнен в пластиковом корпусе, на лицевой панели которого расположен дисплей и пять клавиш управления, назначение которых зависит от того, какой экран просматривает пользователь. На нижней панели контроллера расположены входы для подключения питания и датчика. Лицевая панель преобразовательного блока открывается для обеспечения доступа к местам подключения датчика и питания. Внешний вид преобразовательного блока представлен на рисунке 1.

Анализатор может быть установлен в панель управления, стену и трубы. Электропитание анализатора осуществляется от источника постоянного тока напряжением 24 В или от сети переменного напряжения 220 В.

Внешний вид. Анализаторы электропроводности (EC3000), http://oei-analitika.ru

' 1 о r.J

Место нанесения заводского номера

Рисунок 1 - Общий вид преобразовательного блока анализатора электропроводности ЕС3000

В зависимости от решаемой аналитической задачи, анализаторы могут быть оснащены датчиками следующих типов:

- S-8505-EN1-S10FF,

- C-E204-EC6-S10FF.

Общий вид датчиков приведен на рисунке 2. Характеристики применяемых датчиков приведены в таблице 1.

152mm

41mnn

22inin

тп'т

ТПП

Рисунок 2 - Общий вид и схема датчиков S-8505-EN1-S10FF и C-E204-EC6-S10FF

Таблица 1 - Характеристики применяемых датчиков

Характеристики

Тип датчика

S-8505-EN1-S10FF

C-E204-EC6-S10FF

Материал

Нейлон

Нейлон

Встроенный температурный зонд

NTC30K (по умолчанию) / PT1000 (по запросу)

PT1000 / NTC10K / NTC30K

Длина кабеля

10 м

5 м

Заводской номер анализатора в формате буквенно-цифрового обозначения наносится методом печати на информационную табличку, расположенную на боковой панели контроллера.

Конструкцией анализаторов предусмотрена пломбировка корпуса путем приклеивания пломбировочной наклейки изготовителя на верхний левый крепежный винт внутри корпуса преобразовательного блока. Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичной пломбы с изображением знака поверки на правый верхний крепежный винт корпуса преобразовательного блока, расположенный под лицевой панелью. Место пломбировки анализатора указано на рисунке 3.

Внешний вид. Анализаторы электропроводности (EC3000), http://oei-analitika.ru

Место нанесения пломбы

изготовителя

Внешний вид. Анализаторы электропроводности (EC3000), http://oei-analitika.ru

знака поверки в целях ограничения доступа к местам настройки (регулировки)

Внешний вид. Анализаторы электропроводности (EC3000), http://oei-analitika.ru

Место нанесения

Рисунок 3 - Место нанесения знака поверки в целях ограничения доступа к местам настройки (регулировки) и места пломбирования внутри преобразовательного блока


Таблица 6 - Комплектность поставки анализаторов

Наименование

Количество, шт./экз.

Анализатор электропроводности ЕС3000:

- преобразовательный блок

1

- датчик

1

Руководство по эксплуатации анализатора электропроводности ЕС3000

1

Краткое руководство пользователя датчика

1

Лист заводской проверки и калибровки (Quality Control Form)

1


анализаторов приведены в таблицах 3 - 5.

Таблица 3 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний УЭП, мСм/см

от 0 до 2000

Диапазон измерений УЭП:

  • - для датчиков S-8505-EN1-S10FF

  • - для датчиков С-Е204-ЕС6-S10FF

от 10 мкСм/см до 500 мСм/см

от 10 мкСм/см до 300 мСм/см

Диапазон измерений температуры, °С

от 0 до +50

Пределы допускаемой приведенной!) погрешности измерений УЭП, %

±1

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,2

|( Нормирующее значение - разность между максимальным и минимальным значениями диапазона измерений

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 90 до 260

- напряжение постоянного тока, В

24

- потребляемая мощность, Вт, не более

5

Параметры электрического присоединения

5А / 250В переменного тока

5А / 30В постоянного тока

Габаритные размеры преобразовательного блока, мм, не более:

- длина (глубина)

107

- ширина

144

- высота

144

Масса преобразовательного блока, кг, не более

0,85

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +70

- относительная влажность воздуха, %, не более

70

- атмосферное давление, кПа

от 84 до 106,7

Степень защиты от пыли и влаги по ГОСТ 14254-2015

IP65

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12
