Сведения о средстве измерений: 96144-25 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм

Номер по Госреестру СИ: 96144-25
96144-25 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
()

Назначение средства измерений:
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (далее по тексту индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.

сертификация программного обеспечения

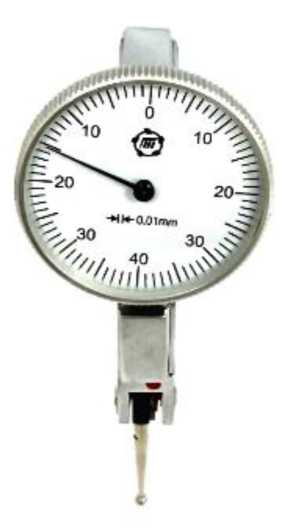

Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, http://oei-analitika.ru рисунок № 1
Внешний вид.
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Рисунок № 1
Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, http://oei-analitika.ru рисунок № 2
Внешний вид.
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
Рисунок № 2

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства - 14.08.2030
Номер записи - 9e8bf59c-13cc-fa9f-50ec-613afa86cc5c
ID в реестре СИ - 1426720
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

типа ИРБ 0,0-0,8, Нет модификации, ИРБ-0,8, ИРБ 0-0,8, ИРБ, (0-0,8 мм),

Производитель

Изготовитель - Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш"
Страна - РОССИЯ
Населенный пункт - NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 136
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1685 от 2025.08.14 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Индикаторы рычажно-зубчатые с ценой деления 0,01 мм ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96144-25
14.08.2030
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм,
Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (РОССИЯ NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R)
ОТ
1 год

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Кто поверяет Индикаторы рычажно-зубчатые с ценой деления 0,01 мм ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Нет модификации
  • 5 0 5 0 5 0 5
    ООО РМЦ "КАЛИБРОН"
    (РОСС RU.0001.310096)
  • ИРБ
  • 2 2 2 0 0 2 2 0
    ООО "ЛИЦ"
    (RA.RU.311620)
  • ИРБ
  • 1 0 1 1 1 0 1
    ПАО "РКК "ЭНЕРГИЯ"
    (RA.RU.311236)
  • ИРБ-0,8
  • 18 18 0 18 0 18 0 18
    АО "НПП "ЗВЕЗДА"
    (РОСС СОБ 3.00119.2013)
  • ИРБ
  • 2 0 2 0 2 0 2
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • 1 1 1 0 0 1 1 0
    ООО РМЦ "ТМЗ"
    (RA.RU.314076)
  • ИРБ
  • ИРБ 0-0,8
  • типа ИРБ 0,0-0,8
  • 105 58 105 0 0 105 105 0
    ООО "СИМПЛ"
    (RA.RU.314131)
  • ИРБ
  • 1 1 0 1 0 1 0 1
    ООО "ЮЖУРАЛ-ТЕСТ"
    (RA.RU.312195)
  • (0-0,8 мм)
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Индикаторы рычажно-зубчатые с ценой деления 0,01 мм ()

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Порядок работы» паспорта индикаторов.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)

    ИНН 7719465230

    Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1

    Тел.: +7 495 935-70-94

    Web-сайт: www.itotulamash.ru

    Изготовитель


    Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)
    ИНН 7719465230
    Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1
    Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КНР
    Адрес: NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA

    Испытательный центр


    Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, этаж/помещ./ком. манcарда/XШA/33Б
    Тел.: +7 (495) 822-18-08
    Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

    Правообладатель


    Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)
    ИНН 7719465230
    Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1
    Тел.: +7 495 935-70-94
    Web-сайт: www.itotulamash.ru

    Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

    Индикаторы изготавливаются типа ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении.

    Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», со втулкой для крепления в стойках и штативах.

    Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.

    СлТО ЙЙ?

    Товарный знак          ,         или        наносится на циферблат краской или

    лазерной гравировкой, а также на титульный лист паспорта типографским методом.

    Заводской номер в виде цифрового обозначения наносится на корпус индикатора лазерной маркировкой в месте, указанном на рисунке 1.

    Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид индикаторов указан на рисунке 1.

    Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (), http://oei-analitika.ru

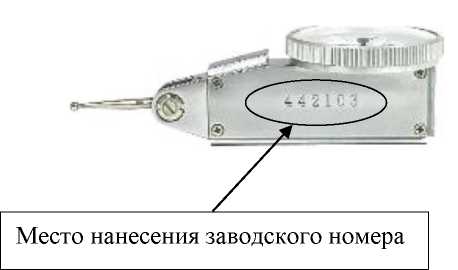

    Рисунок 1 - Общий вид индикаторов типа ИРБ с указанием места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Комплектность

    Индикатор рычажно-зубчатый с ценой деления 0,01 мм

    -

    1 шт.

    Державка для крепления индикатора

    -

    1 шт.

    Переходная втулка с диаметра 5 мм на диаметр 8 мм

    -

    1 шт.

    Футляр

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений, мм

    от 0 до 0,8

    Цена деления, мм

    0,01

    Измерительное усилие, Н

    от 0,1 до 0,4

    Усилие поворота измерительного рычага, Н

    от 2,5 до 7,0

    Наибольшая разность погрешностей* измерений индикатора при любом его положении и положении рычага, мм:

    • - на любом участке шкалы в пределах 0,1 мм

    • - на любом участке шкалы более 0,1 мм

    0,004

    0,010

    Размах показаний**, мм, не более

    0,003

    * Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

    ** Под размахом показаний понимается наибольшая разность между отдельными повторяемыми показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешний условиях.

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Параметр шероховатости Ra по ГОСТ 2789-73 измерительной поверхности рычага, мкм, не более

    0,08

    Габаритные размеры (ДхШхВ), мм, не более

    83х30х24

    Масса, кг, не более

    0,052

    Условия эксплуатации:

    • - диапазон рабочих температур, °С

    • - относительная влажность воздуха, %

    от +17 до +23

    от 40 до 80
