Номер по Госреестру СИ: 96143-25
96143-25 Хромато-масс-спектрометр жидкостный
(6475 LC/TQ)
Назначение средства измерений:
Хромато-масс-спектрометр жидкостный 6475 LC/TQ (далее - хромато-масс-спектрометр) предназначен для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы.
Внешний вид.
Хромато-масс-спектрометр жидкостный
Рисунок № 1
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - a94c66d7-fc8e-c615-eecc-20ff12fea29d
ID в реестре СИ - 1426721
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
6475 LC/TQ,
Производитель
Изготовитель - Agilent Technologies Singapore Pte Ltd.
Страна - СИНГАПУР
Населенный пункт - 768923, 1 Yishun Avenue 7
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1685 от 2025.08.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Хромато-масс-спектрометр жидкостный (6475 LC/TQ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Хромато-масс-спектрометр жидкостный (6475 LC/TQ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Хромато-масс-спектрометр жидкостный (6475 LC/TQ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хромато-масс-спектрометр оснащен автономным программным обеспечением (далее - ПО) Agilent MassHunter Workstation. ПО позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Обработка данных хроматограмм осуществляется в подпрограмме Qualitative Analysis.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО хромато-масс-спектрометра учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма Qualitative Analysis.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Qualitative Analysis |
|
Номер версии (идентификационный номер) ПО |
12.X |
|
Цифровой идентификатор ПО |
- |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типананосится справа внизу на передней панели масс-спектрометрического детектора G6475A в специальном застекленном окне в виде наклейки, а также на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 4 «Основные операции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы-изготовителя «Agilent Technologies Singapore Pte
Ltd.»
Правообладатель
Фирма «Agilent Technologies Singapore Pte Ltd.», Сингапур
Адрес: 1Yishun Avenue 7, Singapore 768923
Тел.: +6563077637
Факс: +6563077631
Web-сайт: www.agilent.com
Изготовитель
Фирма «Agilent Technologies Singapore Pte Ltd.», Сингапур
Адрес: 1Yishun Avenue 7, Singapore 768923
Тел.: +6563077637
Факс: +6563077631
Web-сайт: www.agilent.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения
(ФГБУ «ВНИИИМТ» Росздравнадзора)
Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16
Телефон: +7 (495) 989-73-62
E-mail: info@vniiimt.ru
Правообладатель
Фирма «Agilent Technologies Singapore Pte Ltd.», Сингапур
Адрес: 1Yishun Avenue 7, Singapore 768923
Тел.: +6563077637
Факс: +6563077631
Web-сайт: www.agilent.com
Принцип действия хромато-масс-спектрометра основан на разделении компонентов пробы, поступающей из жидкостного хроматографа, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.
Хромато-масс-спектрометр состоит из высокоэффективного жидкостного хроматографа 1290 Infinity II (далее - хроматограф) и масс-спектрометрического детектора с тройным квадруполем G6475A (далее - масс-спектрометрический детектор G6475A).
Хроматограф включает в себя жидкостный градиентный насос G7104A 1290 Flexible Pump с узлами контроля давления и потока элюента, автосемплер G7129B 1290 Vialsampler, термостат для разделительных колонок G7116B 1290 MCT.
Масс-спектрометрический детектор G6475A включает в себя источник ионизации, блок насосов (форвакуумный и турбомолекулярный), последовательно соединенные квадрупольные масс-анализаторы (3 шт.) и детектор ионов на основе электронного умножителя. В качестве источника ионизации компонентов пробы используется источник ионизации с технологией Agilent Jet Stream (AJS), работающий по технологии электрораспылительной ионизации при атмосферном давлении (ESI).
К хромато-масс-спектрометру данного типа относится хромато-масс-спектрометр жидкостный 6475 LC/TQ с серийным номером SG2321S001.
Серийный номер хромато-масс-спектрометра расположен справа внизу на передней панели масс-спектрометрического детектора G6475A в специальном застекленном окне. Нанесение знака поверки на хромато-масс-спектрометр в обязательном порядке не предусмотрено.
Общий вид хромато-масс-спектрометра с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1.
Пломбирование хромато-масс-спектрометра не предусмотрено.

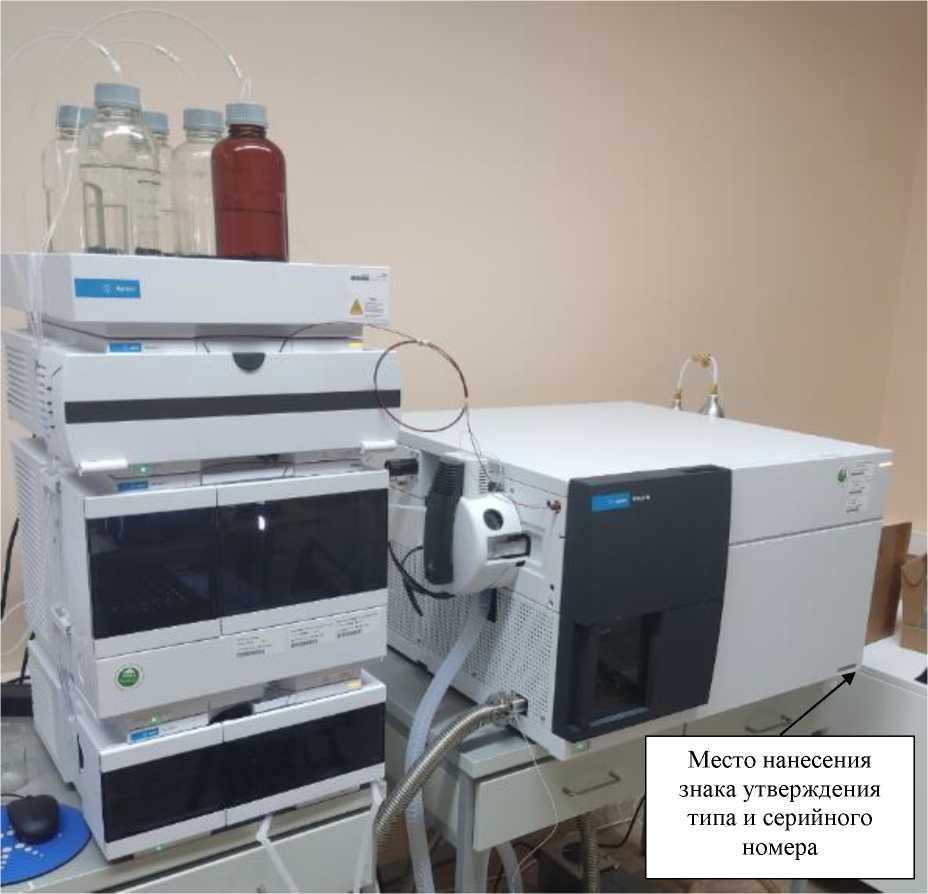

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного 6475 LC/TQ с указанием места нанесения знака утверждения типа и серийного номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Хромато-масс-спектрометр жидкостный 6475 LC/TQ, серийный номер SG2321S001, в составе: масс-спектрометрический детектор жидкостный хроматограф |
G6475A 1290 Infinity II |
1 шт. 1 шт. 1 шт. |
|
Руководство по эксплуатации |
Хромато-масс-спектрометр жидкостный 6475 LC/TQ. Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовых чисел, а.е.м. |
от 5 до 3000 |
|
Чувствительность (отношение сигнал/шум), не менее:
|
3500 3500 |
|
Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала, %:
|
8,0 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
85 |
|
- атмосферное давление, кПа |
от 85 до 106 |
|
Потребляемая мощность масс-спектрометрического детектора G6475A, В^А, не более |
2850 |
|
Габаритные размеры масс-спектрометрического детектора G6475A, мм, не более: - высота |
480 |
|
- ширина |
780 |
|
- длина |
840 |
|
Масса масс-спектрометрического детектора G6475A, кг, не более |
117 |
|
Потребляемая мощность термостата для разделительных колонок G7116B 1290 MCT, В^А, не более |
150 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры термостата для разделительных колонок G7116B 1290 MCT, мм, не более: - высота |
160 |
|
- ширина |
435 |
|
- длина |
430 |
|
Масса термостата для разделительных колонок G7116B 1290 MCT, кг, |
12,5 |
|
не более | |
|
Потребляемая мощность автосемплера G7129B 1290 Vialsampler, В^А, не более |
350 |
|
Габаритные размеры автосемплера G7129B 1290 Vialsampler, мм, не более: - высота |
320 |
|
- ширина |
396 |
|
- длина |
468 |
|
Масса автосемплера G7129B 1290 Vialsampler, кг, не более |
24,0 |
|
Потребляемая мощность жидкостного градиентного насоса G7104A 1290 Flexible Pump, В\А, не более |
120 |
|
Габаритные размеры жидкостного градиентного насоса G7104A 1290 Flexible Pump, мм, не более: - высота |
180 |
|
- ширина |
396 |
|
- длина |
436 |
|
Масса жидкостного градиентного насоса G7104A 1290 Flexible Pump, кг, |
16,1 |
|
не более |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
5000 |
