Номер по Госреестру СИ: 96136-25
96136-25 Щупы измерительные
()
Назначение средства измерений:
Щупы измерительные (далее по тексту щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.
Внешний вид.
Щупы измерительные

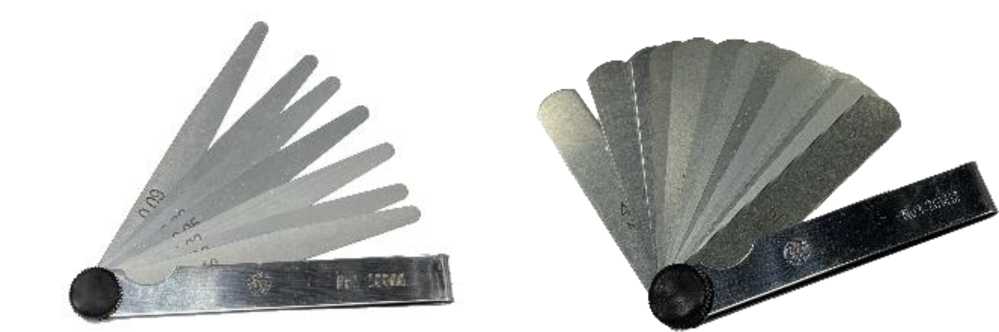

Рисунок № 1
Внешний вид.
Щупы измерительные
Рисунок № 2
Внешний вид.
Щупы измерительные
Рисунок № 3
Внешний вид.
Щупы измерительные
Рисунок № 4
Внешний вид.
Щупы измерительные
Рисунок № 5
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - 4840e2e3-2a6c-b53c-3947-9e809d376614
ID в реестре СИ - 1426728
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
Страна - РОССИЯ
Населенный пункт - NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Щупы измерительные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96136-25 13.08.2030 |
Щупы измерительные, Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (РОССИЯ NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA) |
ОТ МП |
1 год |
|
97183-25 12.12.2030 |
Микрометры гладкие, Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (РОССИЯ NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA) |
ОТ МП |
1 год |
|
97812-26 24.02.2031 |
Нутромеры индикаторные с ценой деления 0,01 мм, Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (РОССИЯ NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Щупы измерительные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Щупы измерительные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Подготовка к работе, принцип работы и правила эксплуатации» паспорта щупов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ТУ 0509-2-2024 «Щупы измерительные. Технические условия».
Правообладатель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
(ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер. Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1
Тел.: +7 495 935-70-94
Web-сайт: www.itotulamash.ru
Изготовитель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
(ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер. Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1
Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КНР
Адрес: NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
(ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер. Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1
Тел.: +7 495 935-70-94
Web-сайт: www.itotulamash.ru
Принцип действия основан на измерении величины зазора, путем поочередного введения щупа по одному или по два до тех пор, пока больший по толщине щуп не заполнит собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в наборы:
№ 1 - состоит из 9 пластин с номинальными толщинами от 0,02 до 0,10 мм;
№ 2 - состоит из 17 пластин с номинальными толщинами от 0,02 до 0,50 мм;
№ 3 - состоит из 11 пластин с номинальными толщинами от 0,50 до 1,00 мм;
№ 4 - состоит из 11 пластин с номинальными толщинами от 0,10 до 1,00 мм.
Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от поломки.
Рабочая длина щупа составляет половину от общей длины, считая от свободного конца. Щупы изготавливаются длиной 70, 75, 100 и 200 мм.
Товарный знак или наносится на обойму щупов лазерной
маркировкой, а также на паспорт типографским способом.
Заводской номер в виде цифрового обозначения наносится на обойму щупов лазерной маркировкой в месте, указанном на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид щупов указан на рисунке 1.
Пломбирование щупов от несанкционированного доступа не предусмотрено.
Место нанесения
заводского номера

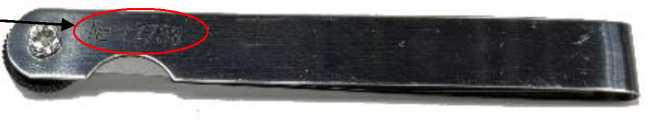

Рисунок 1 - Общий вид щупов с указанием места нанесения заводского номера
