Номер по Госреестру СИ: 96117-25
96117-25 Резервуары горизонтальные стальные подземные
(РГС-40-2400-1600-А-СО-У1)
Назначение средства измерений:
Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения.
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 3
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - 12c9ff00-005a-ebe0-f1be-08767e499dfc
ID в реестре СИ - 1426747
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
РГС-40,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования"
Страна - РОССИЯ
Населенный пункт - 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные стальные подземные (РГС-40-2400-1600-А-СО-У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96117-25 |
Резервуары горизонтальные стальные подземные, РГС-40-2400-1600-А-СО-У1 Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (РОССИЯ 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5) |
ОТ |
5 лет |
|
96512-25 |
Резервуары горизонтальные стальные подземные, РГС-40-2400-1100-А-СО-У1 Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (РОССИЯ 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5) |
ОТ |
5 лет |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Резервуары горизонтальные стальные подземные (РГС-40-2400-1600-А-СО-У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311633) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Резервуары горизонтальные стальные подземные (РГС-40-2400-1600-А-СО-У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах. Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2021.40086.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Юридический адрес: 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Телефон (факс): (351) 277-74-40
E-mail: info@znho.ru
Изготовитель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Адрес: 454007, Челябинская обл., г.о. Челябинский, г. Челябинск,
ул. Рождественского, д. 13, помещ. 5
Телефон (факс): (351) 277-74-40
E-mail: info@znho.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»(ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, д. 51а
Телефон (факс): (8452) 63-24-26
Web-сайт: www.gosmera.ru
Email: scsm@gosmera.ru
Правообладатель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Юридический адрес: 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Телефон (факс): (351) 277-74-40
E-mail: info@znho.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.
Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами подземного исполнения.
Резервуары оснащены необходимыми техническими устройствами: приемораздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на табличку резервуара и в паспорт типографским способом.
Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 с заводскими номерами №№ 4256, 4257 расположены на территории АО «Транснефть-Приволга» Саратовское РНУ.
Местонахождение резервуаров:
- резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 с заводскими номерами №№ 4256, 4257 расположены по адресу: Саратовская область, Балаковский р-н, ЛПДС «Грачи».
Эскиз общего вида резервуаров горизонтальных стальных подземных
РГС-40-2400-1600-А-СО-У1 приведен на рисунке 1.
Место нанесения заводского номер, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 заводской № 4257 приведен на рисунке 2.
Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 заводской № 4256 приведен на рисунке 3.
Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.
Пломбирование резервуаров горизонтальных стальных подземных РГС-40-2400-1600-А-СО-У1 не предусмотрено.

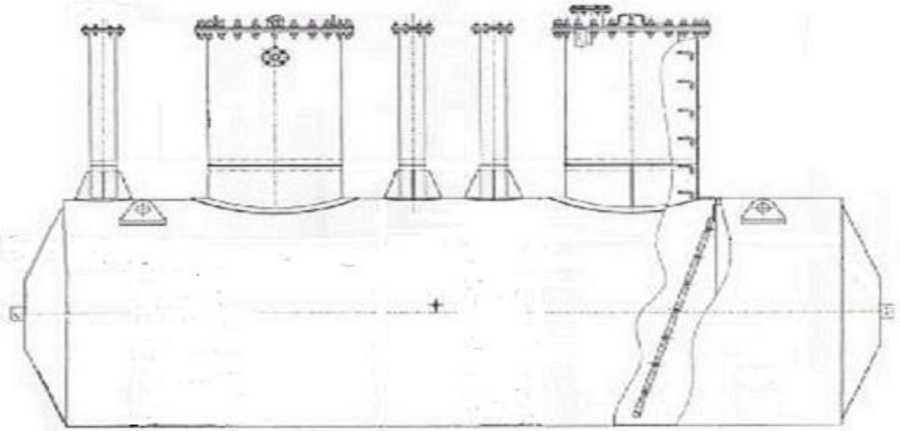

Рисунок 1 - Эскиз общего вида резервуара горизонтального стального
РГС-40-2400-1600-А-СО-У1

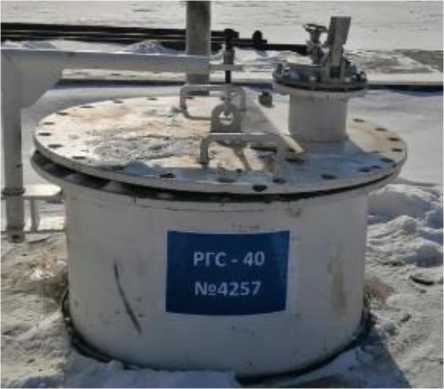

Рисунок 2 - Место нанесения заводского номера и место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 (заводской № 4257)

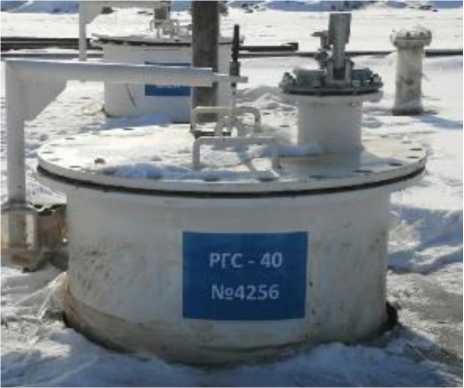

Рисунок 3 - Место нанесения заводского номера и место установки резервуара
горизонтального стального подземного
РГС-40-2400-1600-А-СО-У1
(заводской № 4256)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -15 до +80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
