Сведения о средстве измерений: 96512-25 Резервуары горизонтальные стальные подземные

Номер по Госреестру СИ: 96512-25
96512-25 Резервуары горизонтальные стальные подземные
(РГС-40-2400-1100-А-СО-У1)

Назначение средства измерений:
Резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные подземные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 1
Внешний вид. Резервуары горизонтальные стальные подземные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 2
Внешний вид. Резервуары горизонтальные стальные подземные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные подземные
Рисунок № 3

Общие сведения

Дата публикации - 30.09.2025
Срок свидетельства -
Номер записи - a86294ca-73f4-bda7-1be5-cd8fb671da9b
ID в реестре СИ - 1426985
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования"
Страна - РОССИЯ
Населенный пункт - 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Уведомление о начале осуществления предпринимательской деятельности -

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96117-25

Резервуары горизонтальные стальные подземные, РГС-40-2400-1600-А-СО-У1
Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (РОССИЯ 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5)
ОТ
5 лет
96512-25

Резервуары горизонтальные стальные подземные, РГС-40-2400-1100-А-СО-У1
Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (РОССИЯ 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5)
ОТ
5 лет

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Бесплатный

Кто поверяет Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах. Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2021.40086.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)

ИНН 7452069829

Юридический адрес: 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5

Телефон (факс): (351) 277-74-40

E-mail: info@znho.ru

Изготовитель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)
ИНН 7452069829
Адрес: 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Телефон (факс): (351) 277-74-40
E-mail: info@znho.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»
(ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, д. 51а
Телефон (факс): (8452) 63-24-26
Web-сайт: www.gosmera.ru
Email: scsm@gosmera.ru

Правообладатель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)
ИНН 7452069829
Юридический адрес: 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Телефон (факс): (351) 277-74-40
E-mail: info@znho.ru

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.

Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами подземного исполнения.

Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, наносится на табличку резервуара ударным способом и в паспорт резервуара типографским способом.

Резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 с заводскими номерами №№ 4254, 4255 расположены на территории АО «Транснефть -Приволга» Саратовское РНУ.

Местонахождение резервуаров:

- резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 с заводскими номерами №№ 4254, 4255 расположены по адресу: Саратовская область, Энгельсский р-н, ЛПДС «Терновка».

Эскиз   общего вида резервуаров горизонтальных   стальных   подземных

РГС-40-2400-1600-А-СО-У1 приведен на рисунке 1.

Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1100-А-СО-У1 заводской № 4254 приведен на рисунке 2.

Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1100-А-СО-У1 заводской № 4255 приведен на рисунке 3.

Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.

Пломбирование резервуаров горизонтальных стальных подземных РГС-40-2400-1100-А-СО-У1 не предусмотрено.

Внешний вид. Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1), http://oei-analitika.ru

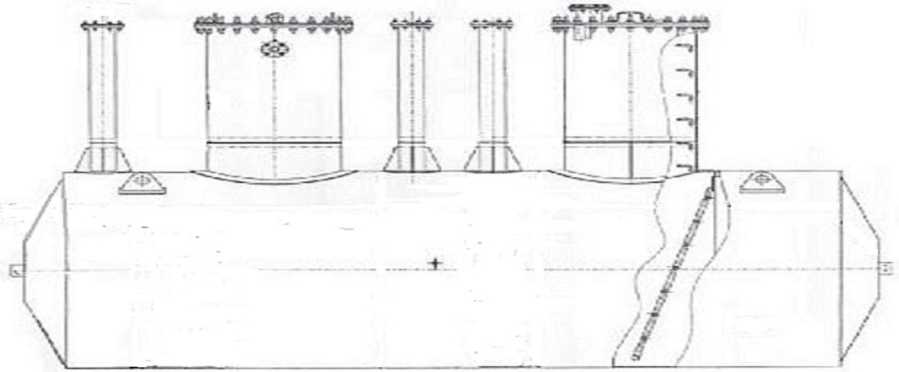

Рисунок 1 - Эскиз общего вида резервуара горизонтального стального подземного

РГС-40-2400-1100-А-СО-У1

Внешний вид. Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1), http://oei-analitika.ru

ООО "ЗАВОД          ,

НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЯ*'

ЕП-4О-24ОО-11ОО-А-С-Ш---------------

------- ТЧ3615-004-61246553-2015__ ЗаВоЭской номер          __________г°а изготовления_ 202Д_

Номинальное рабочее давление. не более НПа--Щ1'— ----

' Расчетное aot-лаше МПа 0.07 Пробное Забление МПа—01----

Расчетная температура стенки. °C___________—плпс 40---------

Минимальная Зопустимая температура стенки поЗ расчётный-ЗаВлением. °C__плпс_6--

Максимальная Зопустимая температур" стенки_______плос 30------

Минимальная Зопустимая температура стенки ___ плос 6

Исполнение резервуара по сейсмостойкости__С (сёйсмостойкое!

Зопустимая максимальная сейсмичность района установки по шкале MSK-64,,- -    -_________: лЭ-Даллоб___________

Масса кг ■      :_____________    :______________5

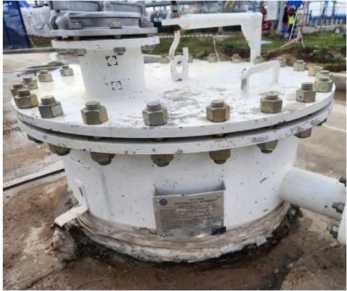

Рисунок 2 - Общий вид таблички с заводским номером и место установки резервуара горизонтального стального РГС-40-2400-1100-А-СО-У1 (заводской номер № 4254)

Внешний вид. Резервуары горизонтальные стальные подземные (РГС-40-2400-1100-А-СО-У1), http://oei-analitika.ru

ООО "ЗАВОД

НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЯ"

- '_______________ЕП—40—2400—1100—А—С—41_______________________

'ТВ 3615-004^61248553-2015     ~

ЗаЬоЗской йомер №      - ..            .■ Год изготовления 2023

Номинальное рабочее давление, не более. МПа ______0,07__________

Расчётное ЗаЬление. МПа 0(37 Пробное Забление МПа 0.1 Расчётная температура стенки. еС -    ________плос 40_________

Минимаяьная Зопустимая температура стенки под расчётным в '

■ .ааВлением °C2_____.                  плюс 6__

' Максимальная Зопустимая температура стенки— _ плюс 30

Минимальная Зопустимая температура гтрнки        плюс 6_______

■.?. Исполнение резербуара по сейсмостойкости______С,(сейсмостойкое!

• „Допустимая максимальная сейсмичность района установки . ро швале MSK^i<___у______g баллов _________"

j,* '.МаЕео^г .2       ’                    .               .

■л

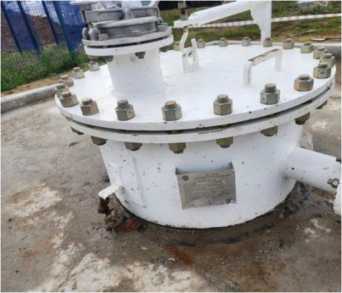

Рисунок 3 - Общий вид таблички с заводским номером и место установки резервуара горизонтального стального РГС-40-2400-1100-А-СО-У1 (заводской номер № 4255)


Таблица 4 -

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной подземный

РГС-40-2400-1100-А-СО-У1

2 шт.

Паспорт

-

2 экз.

Градуировочная таблица

-

2 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

40

Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет, не менее

30
