Номер по Госреестру СИ: 96104-25
96104-25 Трансформаторы тока
(ТВДМ-35)
Назначение средства измерений:
Трансформаторы тока ТВДМ-35 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

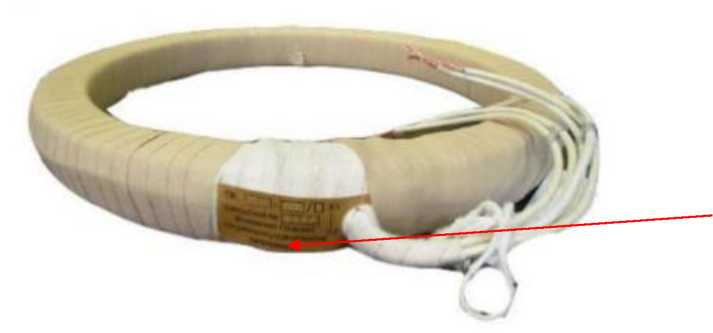

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства -
Номер записи - e102acac-e84b-35de-5a8d-0aa06a552f63
ID в реестре СИ - 1426760
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Модификации СИ
ТВДМ-35,
Производитель
Изготовитель - Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина
Страна - РОССИЯ
Населенный пункт - 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2025.08.11 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Трансформаторы тока (ТВДМ-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96104-25 |
Трансформаторы тока, ТВДМ-35 Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (РОССИЯ 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22) |
ОТ |
16 лет |
|
96103-25 |
Трансформаторы тока, ТВ-35/25 Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (РОССИЯ 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22) |
ОТ |
16 лет |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Трансформаторы тока (ТВДМ-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Трансформаторы тока (ТВДМ-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТВДМ-35. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.
ПравообладательУральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш)
Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА»(ООО «ЛЕММА»)
Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23
Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
лиц
Правообладатель
Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш)Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, встроенные.
Трансформаторы предназначены для установки и работы на вводах в выключателе МКП-35-1500 (далее - выключатель). Трансформаторы выполнены в виде тороида. Каждый трансформатор представляет собой кольцевой сердечник из трансформаторной стали с наложенной на него через бумажную изоляцию вторичной обмоткой. Первичной обмоткой служит токоведущий стержень ввода выключателя. Трансформаторы тока надеты на среднюю часть вводов под крышкой каждого полюса и прикреплены к ней шпильками. Выводы вторичных обмоток трансформаторов подсоединены к клеммам в шкафу привода выключателя.
Трансформаторы имеют 1 вторичную обмотку.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в выключатель его изоляция определяется и обеспечивается изоляцией ввода.
К трансформаторам данного типа относятся трансформаторы тока ТВДМ-35 с заводскими номерами 6964/1, 6964/2, 6964/3, 7575/1, 7575/2, 7575/3, 7662/1, 7662/2, 7662/3, 7745/1, 7745/2, 7745/3.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на информационную табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид средства измерений, обозначение места нанесения заводского номера представлены на рисунке 1.
А
Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера (А)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Номинальная вторичная нагрузка, В^А |
30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
