Номер по Госреестру СИ: 96082-25
96082-25 Трансформаторы тока
(SBL 0.8H)
Назначение средства измерений:
Трансформаторы тока SBL 0.8H (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 15.08.2025
Срок свидетельства -
Номер записи - c8e8064c-0398-8a49-da32-70ee0388c389
ID в реестре СИ - 1426777
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
SBL 0.8H., -,
Производитель
Изготовитель - Siemens AG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 66
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 33
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (SBL 0.8H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Siemens AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74165-19 26.02.2029 |
Устройства распределенного ввода-вывода, SIMATIC ET200SP/SP HA Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
92799-24 |
Датчики давления, QBE2003-P6 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
94840-25 |
Датчики температуры, QA Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96082-25 |
Трансформаторы тока, SBL 0.8H Siemens AG (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
97365-25 |
Измеритель электрических величин, SICAM P 7KG7750 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
97287-25 |
Преобразователи измерительные цифровые, SICAM T 7KG9661 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
97282-25 |
Модули ввода-вывода, AddFEM PoCo Plus 6DL3100-8AC05 Siemens AG (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
97137-25 |
Контроллер программируемый, SIMATIC S7-200 SMART Siemens AG (ГЕРМАНИЯ ) |
ОТ |
4 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Трансформаторы тока (SBL 0.8H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 66 | 66 | 0 | 0 | 66 | 66 | 0 |
Стоимость поверки Трансформаторы тока (SBL 0.8H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 21.07.2023 г. № 1491 « Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Фирма «Siemens AG», Германия
Адрес: Wemerwerkdamm, 5 13629, Berlin, Germany
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Фирма «Siemens AG», Германия
Адрес: Wemerwerkdamm, 5 13629, Berlin, Germany
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Трансформаторы тока SBL 0.8Н монтируются снаружи на высоковольтных вводах элегазовых выключателей, без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Все трансформаторы тока выполняются с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя.
К трансформаторам тока данного типа относятся трансформаторы тока с заводскими 08/35106918В; 08/35106920В; 08/35106922В; 08/35106924В; 08/35106926В;
номерами:
08/35106918С;
08/35106920С;
08/35106922С;
08/35106924С;
08/35106926С; 11/35124243А; 11/35124243В; 11/35124243С.
08/35106917А; 08/35106917В;
08/35106919А;
08/35106921А;
08/35106923А;
08/35106925А;
08/35106919В;
08/35106921В;
08/35106923В;
08/35106925В;
08/35106917С;
08/35106919С;
08/35106921С;
08/35106923С;
08/35106925С;
08/35106918А;
08/35106920А;
08/35106922А;
08/35106924А;
08/35106926А;
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения методом шелкографии. Табличка закреплена на внутренней дверце шкафа вторичных цепей.

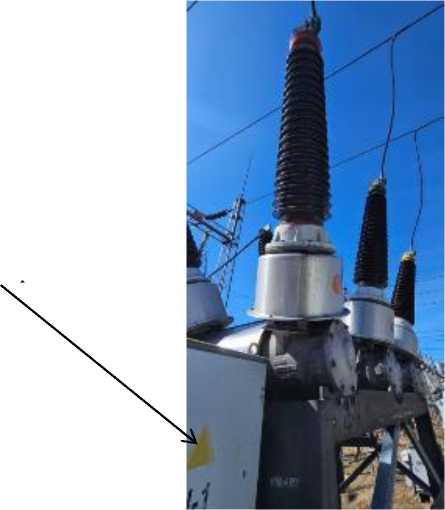

Общий вид трансформаторов тока с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для зав. № | ||
|
1 |
2 | ||
|
08/35106920А; 08/35106920В; 08/35106920С; 08/35106919А; 08/35106919В; 08/35106919С; 08/35106921А; 08/35106921В; 08/35106921С; 08/35106918А; 08/35106918В; 08/35106918С; 08/35106917А; 08/35106917В; 08/35106917С; 08/35106923А; 08/35106923В; 08/35106923С; 08/35106925А; 08/35106925В; 08/35106925С; 08/35106922А; 08/35106922В; 08/35106922С; 08/35106924А; 08/35106924В; 08/35106924С; 08/35106926А; 08/35106926В; 08/35106926С |
11/35124243А; 11/35124243В; 11/35124243С | ||
|
Номинальное напряжение, кВ |
110 |
110 | |
|
Номинальный первичный ток, А |
2000 |
1000 600 |
200 100 600 0 0 |
|
Номинальный вторичный ток, А |
5 |
5 | |
|
Класс точности обмотки измерений по ГОСТ 7746-2015 |
0,5S |
0,5S | |
|
Номинальная вторичная нагрузка обмоток, ВА |
60 |
30 20 |
25 |
|
Номинальная частота переменного тока, Гц |
50 |
50 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от -45 до +40 |
