Сведения о средстве измерений: 96470-25 Меры оптической плотности (комплект)

Номер по Госреестру СИ: 96470-25
96470-25 Меры оптической плотности (комплект)
((МОП-К))

Назначение средства измерений:
Меры оптической плотности (комплект) (МОП-К) (далее по тексту - МОП-К) предназначены для воспроизведения и передачи единицы оптической плотности фотометрическим, спектрофотометрическим, денситометрическим средствам измерений, принцип действия которых основан на измерении оптической плотности.

сертификация программного обеспечения
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 1
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 2
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 3
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 3
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 4
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 4
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 5
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 5
Внешний вид. Меры оптической плотности (комплект), http://oei-analitika.ru рисунок № 6
Внешний вид.
Меры оптической плотности (комплект)
Рисунок № 6

Общие сведения

Дата публикации - 23.09.2025
Срок свидетельства - 19.09.2030
Номер записи - c4b3a77c-32e8-456d-c959-4212bf583d7d
ID в реестре СИ - 1426848
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Исполнение 2,

Производитель

Изготовитель - Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
Страна - РОССИЯ
Населенный пункт - 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2025.09.19 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Меры оптической плотности (комплект) ((МОП-К))

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95866-25

Поляриметр автоматический, ВГМ-25
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год
95788-25

Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи, РЭСМ-ВС-М
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год
96387-25
10.09.2030
Меры толщины двухслойных оптических покрытий (комплект),
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год
96386-25
10.09.2030
Меры толщины однослойных оптических покрытий (комплект),
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год
96472-25
19.09.2030
Меры относительной интенсивности флуоресценции (комплект),
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год
96470-25
19.09.2030
Меры оптической плотности (комплект), (МОП-К)
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46)
ОТ
МП
1 год

Кто поверяет Меры оптической плотности (комплект) ((МОП-К))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • Исполнение 2
  • 1 0 1 0 1 0 1

    Стоимость поверки Меры оптической плотности (комплект) ((МОП-К))

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится печатным способом на наклейку, расположенную на крышке футляра, и титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе КВФШ.305619.001 РЭ «Меры оптической плотности (комплект) (МОП-К). Руководство по эксплуатации» раздел 2, «Использование по назначению».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28.09.2018 № 2085 Об утверждении Государственной поверочной схемы для средств измерений оптической плотности;

    КВФШ.305619.001 ТУ «Меры оптической плотности (комплект) (МОП-К). Технические условия».

    Правообладатель

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

    (ФГБУ «ВНИИОФИ»)

    ИНН 9729338933

    Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

    Телефон: +7 (495) 437-56-33

    Факс: +7 (495) 437-31-47

    Web-сайт: www.vniiofi.ru

    E-mail: vniiofi@vniiofi.ru

    Изготовитель


    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
    (ФГБУ «ВНИИОФИ»)
    ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Испытательный центр


    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений»
    (ФГБУ «ВНИИОФИ»)
    ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Правообладатель

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
    (ФГБУ «ВНИИОФИ»)
    ИНН 9729338933
    Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Принцип действия МОП-К основан на ослаблении светового потока за счет поглощения света материалом мер.

    МОП-К выполнены в двух исполнениях, отличающихся конструктивными особенностями в зависимости от конструкций прибора, у которого необходимо определить метрологические характеристики:

    Исполнение 1: Меры оптической плотности для средств измерений, предназначенных для измерений оптической плотности в прямоугольном кюветном отделении с длиной оптического пути 10 мм (далее - меры кюветные). Меры кюветные представляют собой меры с различной оптической плотностью (от 0,030 до 4,200 Б в диапазоне длин волн от 340 до 770 нм), изготовленные из оптических стекол и/или стекол с нанесенным специальным напылением, которые устанавливаются в прямоугольные оправки, изготовленные из металла и/или пластика с габаритными размерами не более 12x12x45 мм (ДхШхВ), с световым окном, не более 10x29 мм. В состав исполнения входит 6 мер кюветных, которые состоят из 5 (пяти) мер с различной оптической плотностью, установленные в оправки, и 1 (одна) оправка без меры (пустая) для компенсации фоновой засветки при измерениях.

    Исполнение 2: Меры оптической плотности для средств измерений, предназначенных для измерений оптической плотности в планшете, состоящих из 96 световых окон (далее - меры планшетные). Меры планшетные представляют собой меры с различной оптической плотностью (от 0,030 до 4,200 Б в диапазоне длин волн от 340 до 770 нм), изготовленные из оптических стекол и/или стекол с нанесенным специальным напылением, которые устанавливаются в прямоугольную оправку, изготовленную из металла и/или пластика с габаритными размерами не более 130x85x10 мм (ДхШхВ), с 96-ю световыми окнами, расположенными на равном удалении друг от друга, диаметром не более 7 мм. В состав исполнения входит 1 (одна) мера планшетная, которая состоит из 5 (пяти) мер с различной оптической плотностью (16 световых окон на каждую меру), установленных в единую оправку, и 16 световых окон без мер (пустых) в этой же оправке для компенсации фоновой засветки при измерениях.

    Нанесение знака поверки на МОП-К не предусмотрено.

    Пломбирование МОП-К предусмотрено только в исполнении 2, осуществляется нанесением пломбы-наклейки с передней торцевой стороны меры (рис.3).

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится печатным способом на наклейку, размещаемую на упаковке МОП-К, а также на прямоугольные оправки методом гравировки в исполнении 1 и на корпус прямоугольной оправки печатным способом на наклейку в исполнении 2.

    Общий вид МОП-К представлен на рисунке 1. Общий вид упаковки представлен на рисунке 2. Место пломбировки в исполнении 2 представлено на рисунке 3. Место маркировки МОП-К представлено на рисунке 4.

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

    Исполнение 1 Исполнение 2

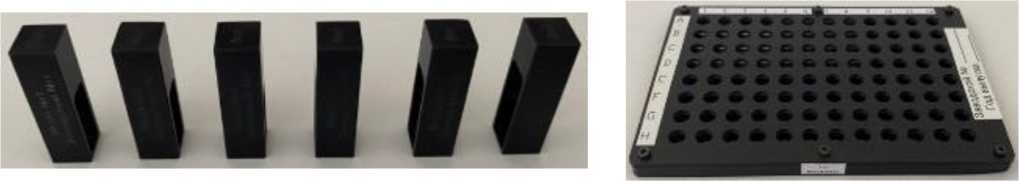

    Рисунок 1 - Общий вид МОП-К

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

    Исполнение 1

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

    Исполнение 2

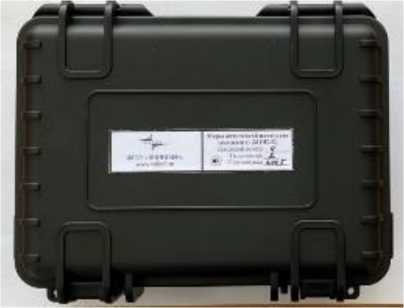

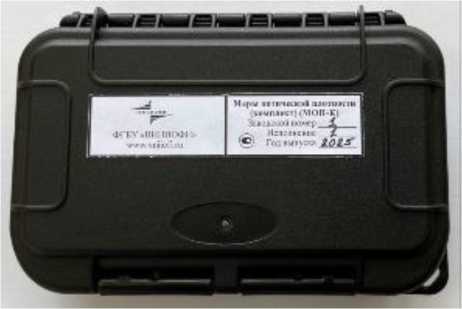

    Рисунок 2 - Общий вид футляра с крышкой

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

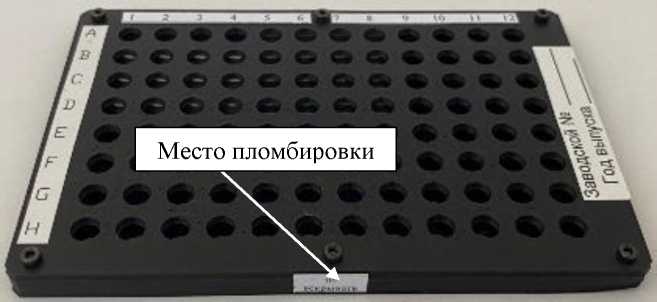

    Место пломбировки

    Рисунок 3 - Место пломбировки в исполнении 2

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

    Исполнение 1

    Внешний вид. Меры оптической плотности (комплект) ((МОП-К)), http://oei-analitika.ru

    Исполнение 2

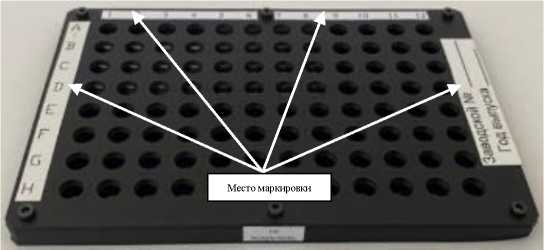

    Рисунок 4 - Место маркировки МОП-К


    Таблица 4 -

    Наименование

    Обозначение

    Исполнение

    Количество

    Меры оптической плотности (комплект)

    (МОП-К)

    1 или 2

    1 шт.

    Футляр с крышкой

    -

    -

    1 шт.

    Руководство по эксплуатации

    КВФШ.305619.001 РЭ

    -

    1 экз.

    Паспорт

    КВФШ.305619.001 ПС

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведения значений оптической плотности в спектральном диапазоне от 340 до 770 нм в проходящем свете1^ 2), Б

    от 0,030 до 4,200

    Пределы допускаемой абсолютной погрешности воспроизведения значений оптической плотности в спектральном диапазоне от 340 до 770 нм в проходящем свете, Б

    • - в диапазоне от 0,030 до 2,000 Б включ.

    • - в диапазоне св. 2,000 до 3,000 Б включ.

    • - в диапазоне св. 3,000 до 4,200 Б

    ±0,006

    ±0,010

    ±0,015

    • 1) Действительные значения оптической плотности МОП-К определяются в процессе поверки.

    • 2) Действительные значения оптической плотности определяются на одной или нескольких длинах волн в диапазоне от 340 до 770 нм в процессе поверки по требованию заказчика.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры прямоугольной оправки (кюветы) для мер в Исполнении 1, мм, не более:

    - высота

    12

    - длина

    12

    - ширина

    Габаритные размеры прямоугольной оправки для мер в Исполнении 2, мм, не более:

    45

    - высота

    10

    - длина

    130

    - ширина

    85

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Габаритные размеры светового окна для мер в Исполнении 1, мм, не более:

    - высота

    10

    - длина

    29

    Количество мер в Исполнении 1, шт.

    5

    Количество прямоугольных оправок для мер в Исполнении 1, шт.

    6

    Диаметр светового окна для мер в Исполнении 2, мм, не более

    7

    Количество мер в Исполнении 2, шт.

    5

    Количество световых окон в прямоугольной оправке для мер в Исполнении 2, шт.

    96

    Количество прямоугольных оправок для мер в Исполнении 2, шт.

    1

    Масса, г, не более:

    Исполнение 1

    65

    Исполнение 2

    95

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    23±2

    - относительная влажность воздуха, %, не более

    60

    - атмосферное давление, кПа

    100±4

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Гарантийный срок МОП-К, при соблюдении правил транспортировки, хранения и эксплуатации со дня первичной поверки, год

    1

    Срок службы МОП-К, при соблюдении правил транспортировки, хранения и эксплуатации, лет

    10
