Номер по Госреестру СИ: 96517-25
96517-25 Датчики температуры кварцевые
(MultiTerm)
Назначение средства измерений:
Датчики температуры кварцевые MultiTerm (далее - датчики) предназначены для измерений и контроля температуры газообразных, жидких и сыпучих сред, а также для измерений температуры внутри твердых тел.
Внешний вид.
Датчики температуры кварцевые
Рисунок № 1
Внешний вид.
Датчики температуры кварцевые
Рисунок № 2
Внешний вид.
Датчики температуры кварцевые
Рисунок № 3
Внешний вид.
Датчики температуры кварцевые
Рисунок № 4
Внешний вид.
Датчики температуры кварцевые
Рисунок № 5
Внешний вид.
Датчики температуры кварцевые
Рисунок № 6
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - 63505cd7-711f-cfc0-44e3-11eed8bf1a75
ID в реестре СИ - 1426980
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. MutliTerm-3, MutliTerm-3-Г-03-50-T02-F1-1, MutliTerm-2-Г-03-50-T02-F1-1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Мератек"
Страна - РОССИЯ
Населенный пункт - 600020, г. Владимир, ул. Лермонтова, д. 11
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 32
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики температуры кварцевые (MultiTerm)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Мератек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96517-25 26.09.2030 |
Датчики температуры кварцевые, MultiTerm Общество с ограниченной ответственностью "Мератек" (РОССИЯ 600020, г. Владимир, ул. Лермонтова, д. 11) |
ОТ МП |
5 лет |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Датчики температуры кварцевые (MultiTerm)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 42 | 10 | 42 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики температуры кварцевые (MultiTerm)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) датчиков состоит из:
-
- встроенного ПО, загружаемого изготовителем в энергонезависимую память датчика;
-
- автономного ПО, устанавливаемого на персональный компьютер.
Метрологически значимым является только встроенное ПО. Автономное ПО не является неотъемлемой частью датчиков и служит для считывания результатов измерений и проверки версии встроенного ПО. В качестве автономного ПО может быть использовано программное обеспечение сторонних производителей, предназначенное для работы с устройствами с протоколом обмена Modbus-RTU.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО датчиков и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TSensor RS485-I2C-SPI-C5 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.9 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на Руководство по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации 26.51.51-001-52548575-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ТУ 26.51.51-001-52548575-2024 «Датчики температуры кварцевые MultiTerm. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Мератек»
(ООО «Мератек») ИНН 7718289906
Юридический адрес: 105122, Москва г, Щелковское ш, дом 2А, этаж 12, помещения 1270-1272
Телефон: +7 (910) 412-89-80
Е-mail: info@meratek.com
Web-сайт: meratek.com
Изготовитель
Общество с ограниченной ответственностью «Мератек»
(ООО «Мератек») ИНН 7718289906
Юридический адрес: 105122, Москва г, Щелковское ш, дом 2А, этаж 12, помещения 1270-1272
Адрес места осуществления деятельности: 600020, г. Владимир, ул. Лермонтова, д. 11 Телефон: +7 (910) 412-89-80
Е-mail: info@meratek.com
Web-сайт: meratek.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Мератек»
(ООО «Мератек») ИНН 7718289906
Юридический адрес: 105122, Москва г, Щелковское ш, дом 2А, этаж 12, помещения 1270-1272
Телефон: +7 (910) 412-89-80
Е-mail: info@meratek.com
Web-сайт: meratek.com
Принцип действия датчиков основан на изменении частоты чувствительного элемента (далее по тексту- ЧЭ) от температуры. В качестве чувствительного элемента в датчиках используется миниатюрный пьезоэлектрический термочувствительный кварцевый резонатор повышенной точности.
Датчики изготавливаются следующих моделей: MultiTerm-1, MultiTerm-2, MultiTerm-3, отличающихся конструктивным исполнением.
Датчики модели MultiTerm-1 выполнены в виде корпуса прямоугольной формы внутри которого расположены: один ЧЭ, опорный низкочастотный кварцевый резонатор, схема автогенератора, принимающего сигнал от ЧЭ и формирующего частотный выходной сигнал. В корпусе совместно с автогенератором расположен цифровой модуль, который формирует цифровой сигнал по стандарту ModBus RTU.
Датчики моделей MultiTerm-2 и MultiTerm-3 состоят из двух основных частей: измерительного щупа и корпуса. Датчики модели MultiTerm-2 выполнены в прямоугольном пластиковом корпусе, датчики MultiTerm-3 имеют металлический корпус сложной формы с пластиковой крышкой.
У датчиков моделей MultiTerm-2 и MultiTerm-3 ЧЭ и опорный низкочастотный кварцевый резонатор расположены в измерительном щупе. В корпусе датчиков расположены схема автогенератора и цифровой модуль.
Индивидуальная градуировочная характеристика датчиков загружена в энергонезависимую память и представлена полиномом пятой степени.
Датчики выпускаются различных модификаций, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками. Отдельные модели датчиков могут иметь герметичное исполнение.
Структурная схема обозначения датчиков приведена ниже:
|
MultiTerm- |
Х |
Х- |
CD |
L- |
ТХ Х- |
FХХ |
Y |
|
Модель
| |||||||
|
Г - герметичный Обозначение отсутствует - не герметичный (*) | |||||||
|
Класс абсолютной погрешности измерения температуры, ° С 03 - ± 0,03 05 - ± 0,05 10 - ± 0,1 30 - ± 0,3 50 - ± 0,5 | |||||||
|
Длина погружаемой части(**), мм | |||||||
|
Диапазон измерений температуры (Шифр при заказе T01 - T05 в соответствии с таблицей 2) | |||||||
Рабочая температура эксплуатации
(Шифр при заказе F0 или F1 в соответствии с таблицей 3)
Вид разъема:
0 - кабельный ввод с разъемом
1 - разъем на корпусе датчика______________________________________________________
Примечание:
(*) Датчики моделей MultiTerm-1 и MutliTerm-2 с длиной погружаемой части менее 50 мм выпускаются только с кодом заказа «Г»
(**) Для датчиков модели MultiTerm-1 указывается «0»
Общий вид датчиков и места нанесения цифрового заводского номера в зависимости от модели представлен на рисунках 1-3. Корпус датчиков может изготавливаться в разных
цветовых решениях.
Рисунок 1 - внешний вид датчиков MultiTerm-1

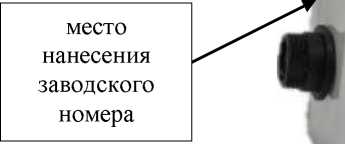

места нанесения заводского номера

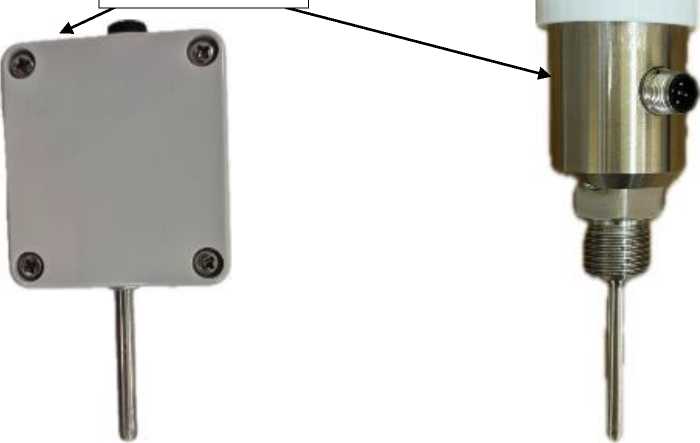

Рисунок 3 - внешний вид датчиков
MultiTerm-3
Рисунок 2 - внешний вид датчиков
MultiTerm-2
Пломбирование датчиков не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчиков методом ультрафиолетовой маркировки либо при помощи наклейки. Конструкция датчиков не предусматривает нанесения знака поверки на его корпус.
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
|
Датчик температуры кварцевый |
MutliTerm 1)1 |
1 шт. |
|
Руководство по эксплуатации |
26.51.51-001-52548575-2024 РЭ |
1 экз2) |
|
Паспорт |
26.51.51-001-52548575-2024 ПС |
1экз. |
|
Ответная часть разъема |
- |
1 шт. |
|
Примечания:
| ||
Таблица 2 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С (в зависимости от шифра при заказе) - T01 |
от -30 до +90 |
|
- T02 |
от 0 до +60 |
|
- T03 |
от -30 до +60 |
|
- T04 |
от 0 до +90 |
|
- T05 |
от +15 до +45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от шифра при заказе) - 03 |
± 0,03 |
|
- 05 |
± 0,05 |
|
- 10 |
± 0,10 |
|
- 30 |
± 0,30 |
|
- 50 |
± 0,50 |
|
Разрешающая способность при измерении температуры, °С |
0,001 |
Таблица 3 - Основные технические характеристики датчиков
|
Наименование характеристики |
Значение | ||
|
Ми1йТегт-1 |
МиШТегш -2 |
МиШТегш -3 | |
|
Рабочая температура эксплуатации, °С (в зависимости от шифра при заказе): - F0 - F1 - относительная влажность, %, не более |
совпадает с диапазоном измеряемой температуры от 0 до +60 98 | ||
|
Длина погружаемой части измерительного щупа, мм |
- |
от 20 до 500 |
от 50 до 550 |
|
Диаметр измерительного щупа, мм |
- |
от 6 до 8 |
от 6 до 8 |
|
Тип цифрового выходного сигнала |
RS-485 с протоколом обмена Modbus-RTU | ||
|
Диапазон напряжений питания постоянного тока, В |
от 5 до 12 | ||
|
Номинальное значение напряжения питания постоянного тока, В |
5 | ||
|
Ток потребления, мА, не более |
10 | ||
|
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
|
Габаритные размеры корпуса, мм, не более:
|
65х60х40 |
65х60х40 |
050x120 |
|
Примечание: 1) - без учета размера электрического разъёма. | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
75000 |
