Номер по Госреестру СИ: 96513-25
96513-25 Анализаторы общего органического углерода с кондуктометрическим детектированием
(INSPIRION TOC)
Назначение средства измерений:
Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода (TOC) в водных растворах органических и неорганических веществ.
Внешний вид.
Анализаторы общего органического углерода с кондуктометрическим детектированием
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода с кондуктометрическим детектированием
Рисунок № 2
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - 020277f8-6202-f238-ca55-c3f649e8b4a7
ID в реестре СИ - 1426984
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
INSPIRION TOC 1000,
Производитель
Изготовитель - Shenzhen ION Engineering Technologies LTD
Страна - КИТАЙ
Населенный пункт - 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы общего органического углерода с кондуктометрическим детектированием (INSPIRION TOC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen ION Engineering Technologies LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96513-25 26.09.2030 |
Анализаторы общего органического углерода с кондуктометрическим детектированием, INSPIRION TOC Shenzhen ION Engineering Technologies LTD (КИТАЙ 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen) |
ОТ МП |
1 год |
|
96604-25 09.10.2030 |
Анализаторы общего органического углерода с инфракрасным детектированием, INSPIRION TOC Shenzhen ION Engineering Technologies LTD (КИТАЙ 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen) |
ОТ МП |
1 год |
|
98041-26 20.03.2031 |
Термоанализаторы, INSPIRION Shenzhen ION Engineering Technologies LTD (КИТАЙ 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen) |
ОТ МП |
1 год |
Кто поверяет Анализаторы общего органического углерода с кондуктометрическим детектированием (INSPIRION TOC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы общего органического углерода с кондуктометрическим детектированием (INSPIRION TOC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB. Идентификация ПО не предусмотрена конструкцией.
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Анализаторы модели INSPIRION TOC 1000 также оснащены внешним ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB.
Уровень защиты внешнего ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОС View Pro |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «X» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Выполнение измерений» документа «Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC моделей INSPIRION TOC 10 и INSPIRION TOC 1000. Руководство по эксплуатации».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD», Китай.
ПравообладательФирма «Shenzhen ION Engineering Technologies LTD», Китай
Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Фирма «Shenzhen ION Engineering Technologies LTD», КитайАдрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде, поступившей в аналитическую ячейку анализатора. В результате окисления образуется диоксид углерода (СО2), образующий угольную кислоту при реакции с водой. Кондуктометрические ячейки измеряют электропроводность воды до и после окисления ее органических примесей. Электронный блок анализатора преобразует измерительные данные в единицы массовой концентрации общего неорганического углерода и массовой концентрации общего углерода. Массовая концентрация общего органического углерода автоматически рассчитывается как разность значений массовых концентраций общего углерода и общего неорганического углерода.
Конструктивно анализаторы представляют собой портативные лабораторные приборы, состоящие из системы ввода и удаления пробы, блока окисления, кондуктометрических ячеек и жидкокристаллического дисплея. Опционально анализаторы могут быть оснащены автосамплером на 20 или 72 позиции. В комплекте с анализаторами может поставляться термопринтер для печати результатов измерений (опционально).
Анализаторы выпускаются в моделях INSPIRION TOC 10 и INSPIRION TOC 1000, которые отличаются режимами анализа и техническими характеристиками. Модель INSPIRION TOC 10 может работать в режиме непрерывного проточного анализа и быть оснащена набором трубок и фитингов (опционально).
Корпус анализаторов изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

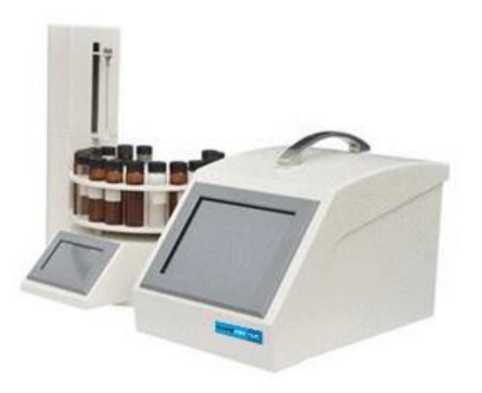

Рисунок 1 - Общий вид анализаторов общего органического углерода с кондуктометрическим детектированием INSPIRION TOC

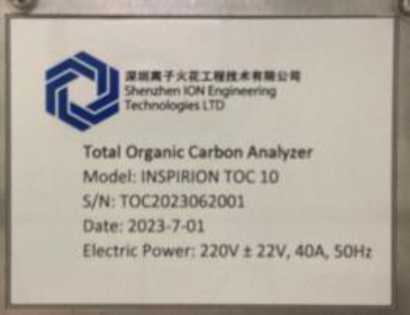

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода с кондуктометрическим детектированием |
INSPIRION TOC |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. 1) |
|
Термопринтер |
- |
1 шт. 1) |
|
Набор трубок и фитингов для работы в режиме непрерывного проточного анализа |
- |
1 шт. 1) |
|
Автосамплер на 20 позиций |
- |
1 шт. 1) |
|
Автосамплер на 72 позиции |
- |
1 шт. 1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) По заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения общего органического углерода, мкг/дм3 |
5,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, % |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 10 |
INSPIRION TOC 1000 | |
|
Диапазон показаний массовой концентрации углерода, мкг/дм3 |
от 1 до 1000 |
от 1 до 1500 |
|
Ввод пробы в непрерывном поточном режиме |
опционально |
- |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, В^А, не более |
350 | |
|
Габаритные размеры, мм, не более: - длина |
410 | |
|
- ширина |
240 | |
|
- высота |
310 | |
|
Масса, кг, не более |
8,5 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность, %, не более |
80 | |
