Номер по Госреестру СИ: 96803-25
96803-25 Сканеры лазерные мобильные
(GOSLAM)
Назначение средства измерений:
Сканеры лазерные мобильные GOSLAM (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 1

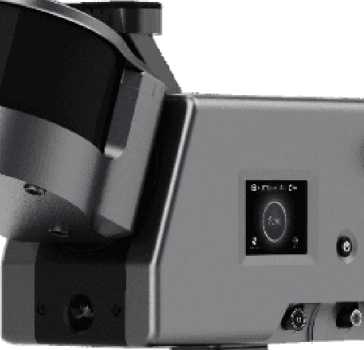

Внешний вид.
Сканеры лазерные мобильные
Рисунок № 2

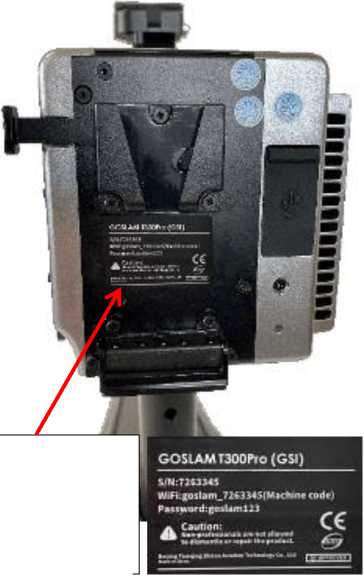

Внешний вид.
Сканеры лазерные мобильные
Рисунок № 3
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 6c164aa2-2519-7a72-9204-c163aee2363c
ID в реестре СИ - 1427202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
T100, GOSLAM T50 (GSI), GOSLAM T300Pro (GSI), GOSLAM T100Pro (GSI), GOSLAM T100(GSI), GOSLAM T100 (GSI),
Производитель
Изготовитель - Beijing Tianqing Zhizao Aviation Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт - Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, 100123
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Сканеры лазерные мобильные (GOSLAM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Tianqing Zhizao Aviation Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96803-25 01.11.2030 |
Сканеры лазерные мобильные, GOSLAM Beijing Tianqing Zhizao Aviation Technology Co., Ltd (КИТАЙ Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, 100123) |
ОТ МП |
1 год |
|
97501-26 26.01.2031 |
Сканеры лазерные мобильные, GOSLAM M40 Beijing Tianqing Zhizao Aviation Technology Co., Ltd (КИТАЙ Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, 100123) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Сканеры лазерные мобильные (GOSLAM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 37 | 5 | 37 | 0 | 0 | 34 | 34 | 0 |
Стоимость поверки Сканеры лазерные мобильные (GOSLAM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее- МПО), предназначенное для проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «GoSLAM Manager», устанавливаемое на мобильное устройство и предназначенное для настройки режима и запуска измерений, а также обработки полученного облака точек.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
ПО «GoSLAM Lidar Works», устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
GoSLAM Manager |
GoSLAM Lidar Works |
|
Номер версии (идентификационный номер ПО) |
20240202 |
не ниже 3.0 |
не ниже 1.5 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе: 4 «Рабочий процесс» документа «Сканеры лазерные мобильные GOSLAM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений
Стандарт предприятия Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай
Правообладатель
Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай
Адрес: Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, China, 100123
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр.1, помещ.263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай
Адрес: Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, China, 100123
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер оснащается фотокамерой. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.
Измерения допускается производить, установив систему на ручку для переноски в руке, носимый оператором рюкзак, воздушные, наземные или водные носители различных типов, в том числе беспилотные.
Электропитание сканера осуществляется от сменного аккумулятора или внешнего источника питания.
Управление системой осуществляется вручную с помощью программного обеспечения, устанавливаемого на мобильное устройство, или с помощью сенсорного экрана на сканере.
К средствам измерений данного типа относятся сканеры лазерные мобильные GOSLAM модификаций GOSLAM T50 (GSI), GOSLAM T100 (GSI), GOSLAM T100Pro (GSI), GOSLAM T300Pro (GSI), отличающиеся диапазоном измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на задней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации сканер не предусматривает внешних механических регулировок.
Общий вид сканеров представлен на рисунке 1.
■Sv
Место нанесения маркировочной наклейки с заводским номером средства измерений
б)
а)
Рисунок 1 - Сканеры лазерные мобильные GOSLAM: а) общий вид; б) место нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный мобильный |
GOSLAM |
1 шт. |
|
Ручка для переноски |
- |
1 шт. |
|
Адаптер питания от сети переменного тока |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-накопитель |
- |
1 шт. |
|
Транспортировочный контейнер |
- |
1 шт. |
|
Программное обеспечение |
GoSLAM Manager |
1 шт. |
|
Программное обеспечение |
GoSLAM Lidar Works |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
GOS] |
LAM | ||
|
T50 (GSI) |
T100 (GSI) |
T100Pr o (GSI) |
T300Pro (GSI) | |
|
Диапазон сканирования*, м |
от 1,5 до 75,0 |
от 1,5 до 120,0 |
от 1,5 до 120,0 |
от 1,5 до 3ОО,О |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм |
±20 | |||
измерения на поверхность с отражательной способностью не менее 20 %
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
GOSLAM |
|
Т50 Т100 T100Pro ТЗООРго (GSI) (GSI) (GSI) (GSI) | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
292x302x140 |
|
Масса сканера (без аккумуляторной батареи), кг, не более |
2,0 |
|
Напряжение источника питания постоянного тока, В |
14,8 |
|
Диапазон рабочих температур, °С |
от -40 до +60 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
