Номер по Госреестру СИ: 96885-25
96885-25 Хроматографы газовые
(CCG)
Назначение средства измерений:
Хроматографы газовые CCG (далее - хроматографы) предназначены для измерений содержания (массовой, молярной, объемной доли, массовой концентрации) компонентов в жидких и газовых средах.
Внешний вид.
Хроматографы газовые

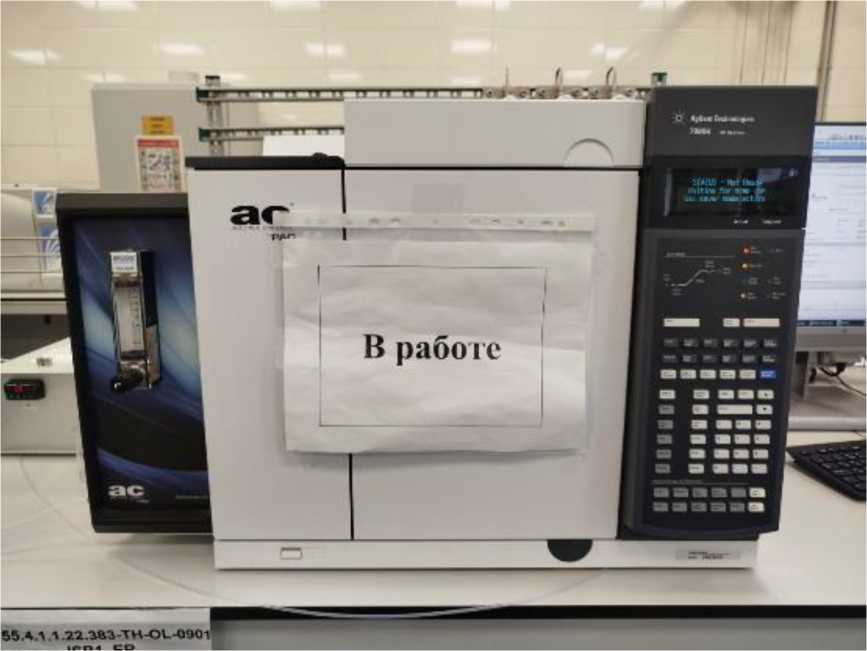

Рисунок № 1
Внешний вид.
Хроматографы газовые

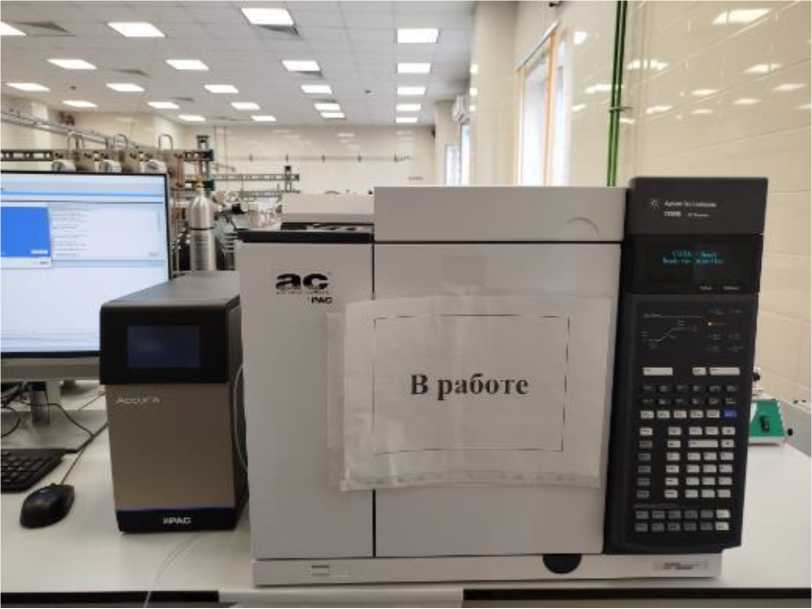

Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые

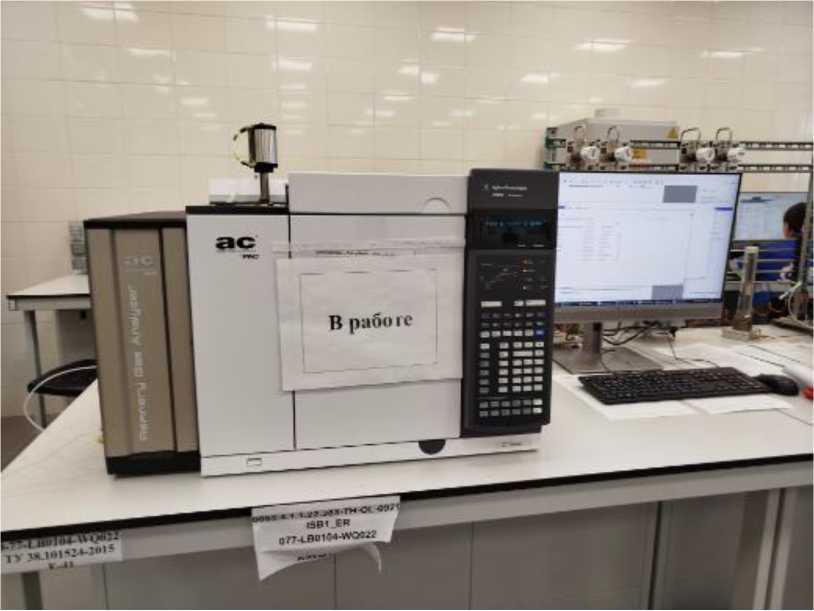

Рисунок № 4
Внешний вид.
Хроматографы газовые

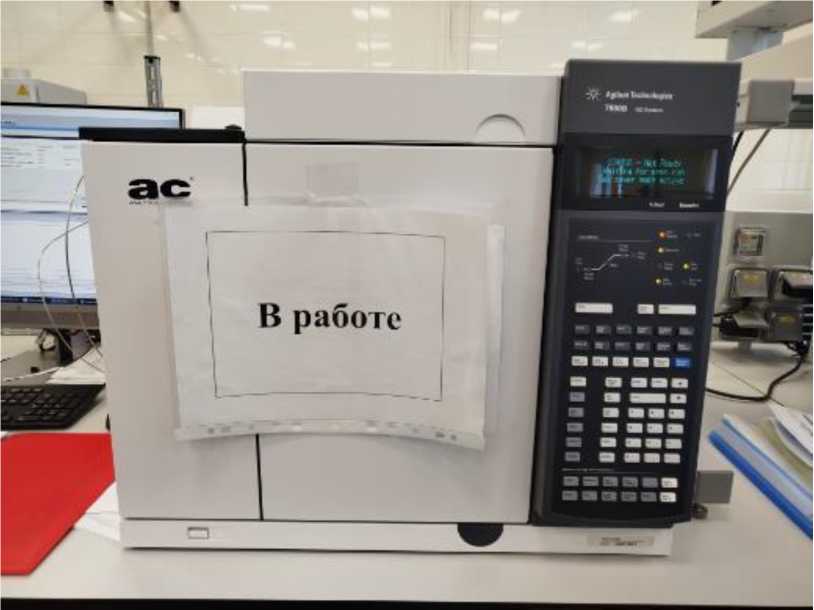

Рисунок № 5
Внешний вид.
Хроматографы газовые
Рисунок № 6
Внешний вид.
Хроматографы газовые

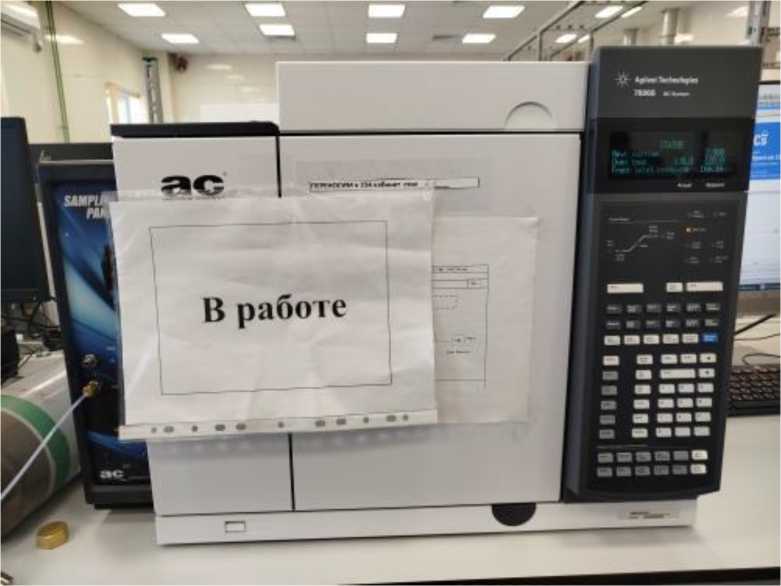

Рисунок № 7
Внешний вид.
Хроматографы газовые
Рисунок № 8
Внешний вид.
Хроматографы газовые
Рисунок № 9
Внешний вид.
Хроматографы газовые
Рисунок № 10
Общие сведения
Дата публикации - 20.11.2025
Срок свидетельства -
Номер записи - f2b2e8c4-2002-ef5a-be67-61c1d10c5696
ID в реестре СИ - 1427298
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - AC Analytical Controls BV (PAC L.P.)
Страна - НИДЕРЛАНДЫ
Населенный пункт - Kiotoweg 555, 3047 BG, Rotterdam
Уведомление о начале осуществления предпринимательской деятельности -
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Хроматографы газовые (CCG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AC Analytical Controls BV (PAC L.P.)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96885-25 |
Хроматографы газовые, CCG AC Analytical Controls BV (PAC L.P.) (НИДЕРЛАНДЫ Kiotoweg 555, 3047 BG, Rotterdam) |
ОТ МП |
1 год |
|
96884-25 |
Хроматографы газовые, CCG AC Analytical Controls BV (PAC L.P.) (НИДЕРЛАНДЫ Kiotoweg 555, 3047 BG, Rotterdam) |
ОТ МП |
1 год |
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Хроматографы газовые (CCG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 9 | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Хроматографы газовые (CCG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы оснащены встроенным программным обеспечением (далее - ПО) OpenLab CDS ChemStation Edition, осуществляющим анализ данных, автоматизацию и настройку, калибровку (градуировку), хранение данных. Часть хроматографов оснащена дополнительным ПО GASxlnc.
Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью сенсорного экрана на корпусе хроматографа. Дополнительное ПО предназначено для дополнительной обработки результатов измерений. Программное обеспечение OpenLab CDS ChemStation Edition является метрологически значимой частью ПО, которая выполняет следующие функции:
-
- управление хроматографом;
-
- настройка режимов работы;
-
- получение хроматограмм;
-
- обработка и хранение результатов измерений;
-
- построение калибровочных (градуировочных) графиков;
-
- проведение диагностических проверок блока хроматографа.
Влияние ПО учтено при нормировании метрологических характеристик хроматографов.
Идентификационные данные ПО средства измерений приведены в таблице 2.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационны е данные (признаки) |
Значение | |||||
|
Наименование ПО |
OpenLab CDS ChemStation Edition^ |
GASxlnc2) | ||||
|
Идентификационны е наименования установочных сервисов ПО |
Agilent OpenLab Intelligen t Reportin g |
Agilent OpenLAB CDS ChemStatio n 35900 A/D Driver |
OpenLab CDS -Agilent GC Drivers |
Agilent OpenLab CDS ChemStatio n LCfnd CE Drivers |
OpenLab CDS -Agilent Micro GC Drivers |
- |
|
Номер версии (идентификационн ый номер) установочных сервисов ПО |
5.0.0.352 |
2.3.54 |
3.3.65 |
3.2.23 |
2.1.3 |
- |
|
Номер версии (идентификационн ый номер) ПО |
- |
- |
- |
- |
- |
1.7.36.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
| ||||||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренияаблица 6 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Использование по назначению» документа «Хроматограф газовый CCG. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация фирмы-изготовителя AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов.
ПравообладательAC Analytical Controls BV (PAC L.P.), Королевство Нидерландов Адрес: Kiotoweg 555, 3047 BG, Rotterdam, The Netherlands
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов Адрес: Kiotoweg 555, 3047 BG, Rotterdam, The NetherlandsПринцип действия хроматографов основан на разделении смеси веществ на компоненты на хроматографической колонке (далее - колонке) и последующем их определении/идентификации детектором. Принцип действия детектора основан на регистрации изменений физико-химических свойств проходящего через детектор газа-носителя в присутствии выходящих из колонки компонентов. Детектор преобразует измеренную характеристику в выходной электрический сигнал, пропорциональный содержанию определяемого компонента в проходящем через детектор газе.
Принципы действия детекторов:
-
- пламенно-ионизационный (ПИД): основан на определении зависимости
электрической проводимости ионизированного газа от его состава;
-
- детектор по теплопроводности (ДТП): основан на изменении температуры нагретых нитей (чувствительных элементов) в зависимости от теплопроводности газа, которая в свою очередь определяется его составом.
Хроматографы представляют собой стационарные настольные лабораторные приборы, изготовленные на базе хроматографов газовых 7890В производства “Agilent Technologies” (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55612-13), дооснащенных одним или несколькими блоками из ряда: система ввода проб газа и жидкостей Sample Device, термостат-нагреватель, блок очистки воздуха, система поддавливания ACCURA - в зависимости от конкретной измерительной задачи. Конструктивно каждый хроматограф состоит из системы ввода проб газа и жидкостей, одной или нескольких колонок, одного или нескольких детекторов, насосов, термостата-нагревателя, блока очистки воздуха. Состав хроматографа конфигурируется под конкретную измерительную задачу.
Хроматографы оснащены интерфейсом для подключения персонального компьютера.
К настоящему типу средств измерений относятся хроматографы следующих модификаций: CCG76721, CCG6840C, CCG4032C, CCG2330C, CCG76738, CCG76739, CCG76733, CCG2441C, CCG4031C, CCG76728, CCG2435C, которые отличаются друг от друга составом, соответствующим конкретной измерительной задаче.
К хроматографам данного типа относятся хроматографы, указанные в таблице 1.
Таблица 1 - Обозначения и серийные номера хроматографов, относящихся к данному типу
|
Модификация хроматографа |
Серийный номер хроматографа |
|
CCG76721 |
CN20293037, CN20303004 |
|
CCG6840C |
CN20363012, CN20313031, CN20313024, CN20323014, CN20383005 |
|
CCG4032C |
CN20313039, CN20313029 |
|
CCG2330C |
CN20293031, CN20303001 |
|
CCG76738 |
CN20313030 |
|
CCG76739 |
CN20313033 |
|
CCG76733 |
CN20293025 |
|
CCG2441C |
CN20303022 |
|
CCG4031C |
CN20303023 |
|
CCG76728 |
CN20293018 |
|
CCG2435C |
CN20293032 |

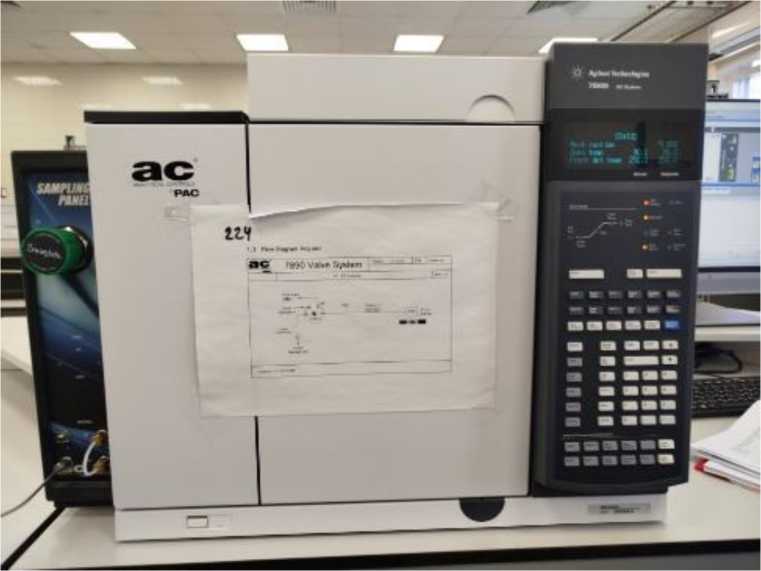

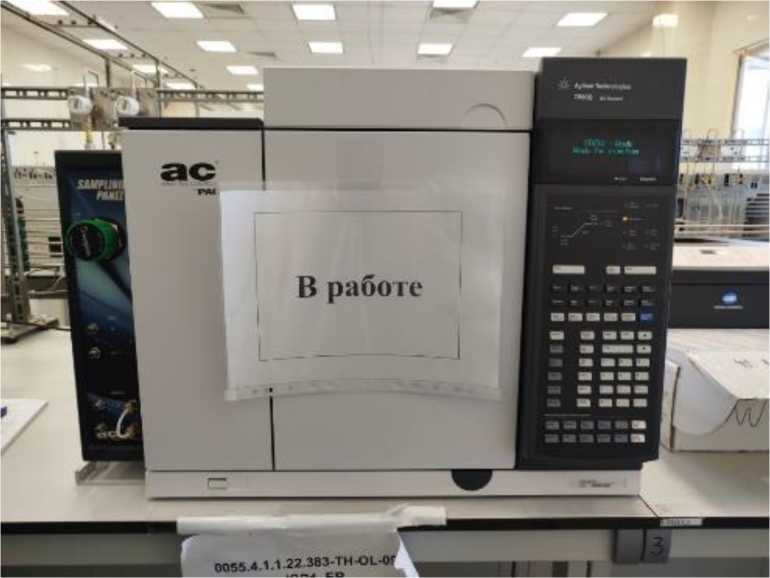

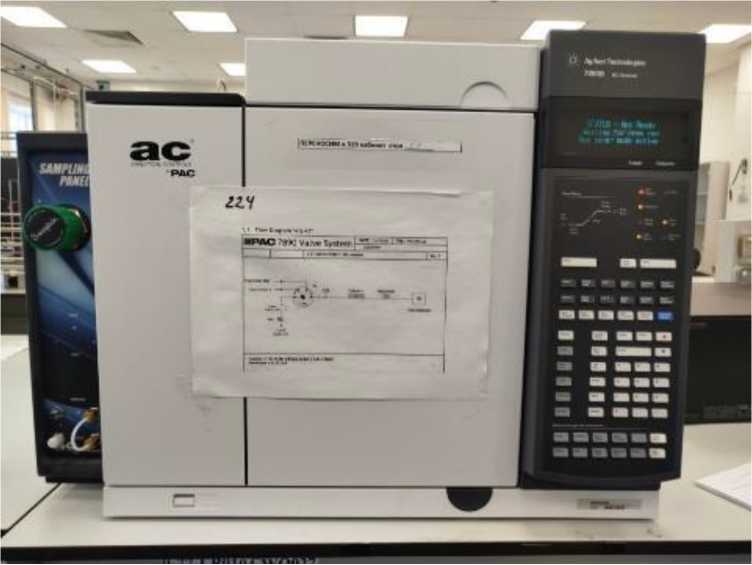

Общий вид хроматографов представлен на рисунках 1-18.

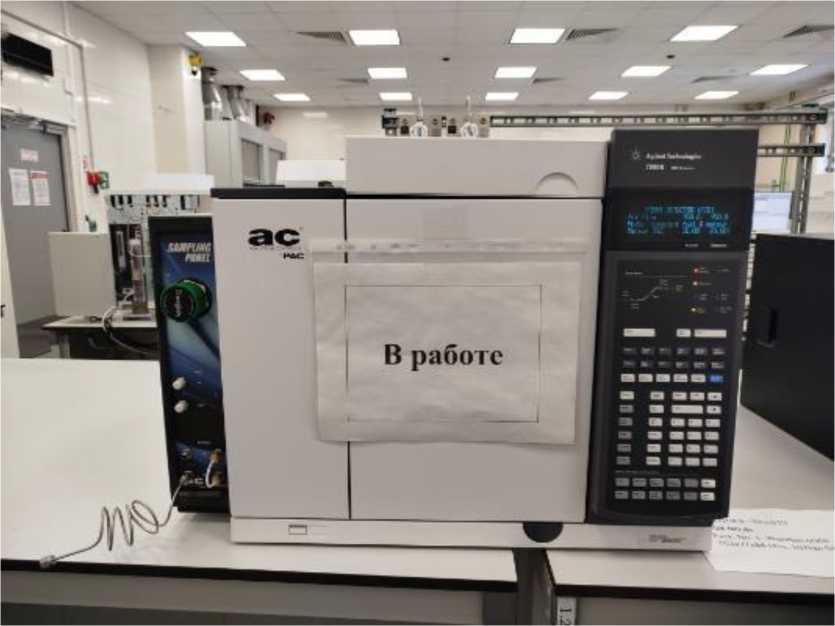

Рисунок 1 - Общий вид хроматографа газового CCG, сер. № CN20293037

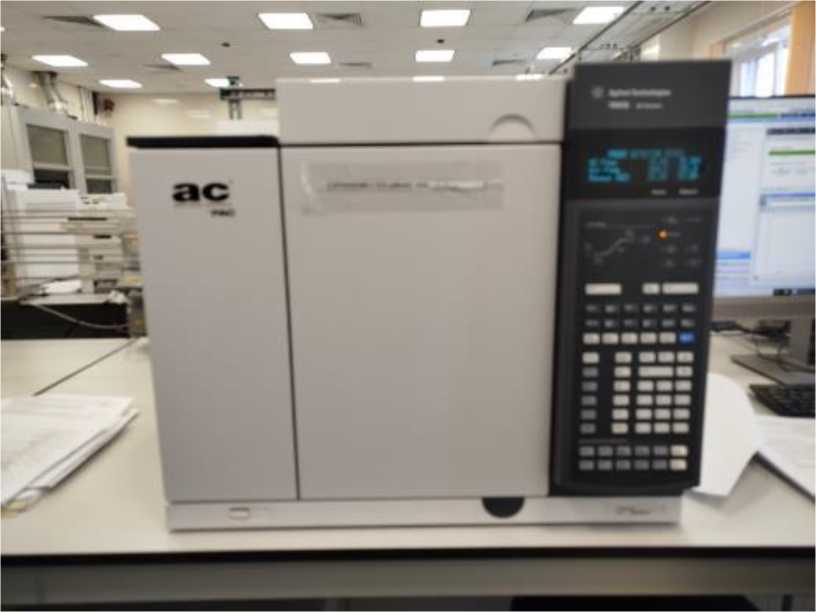

Рисунок 2 - Общий вид хроматографа газового CCG, сер. № CN20293032
Рисунок 4 - Общий вид хроматографа газового CCG, сер. № CN20303001
Рисунок 5 - Общий вид хроматографа газового CCG, сер. № CN20313024

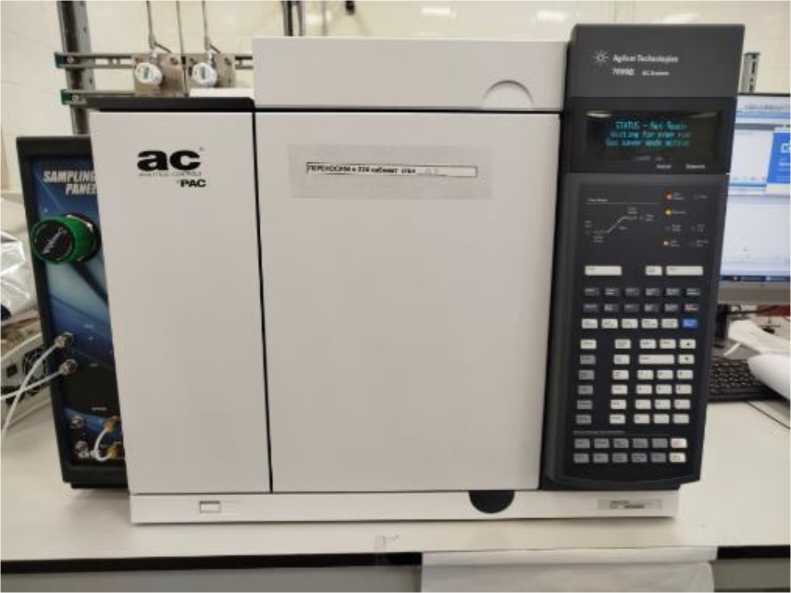

Рисунок 6 - Общий вид хроматографа газового CCG, сер. № CN20383005

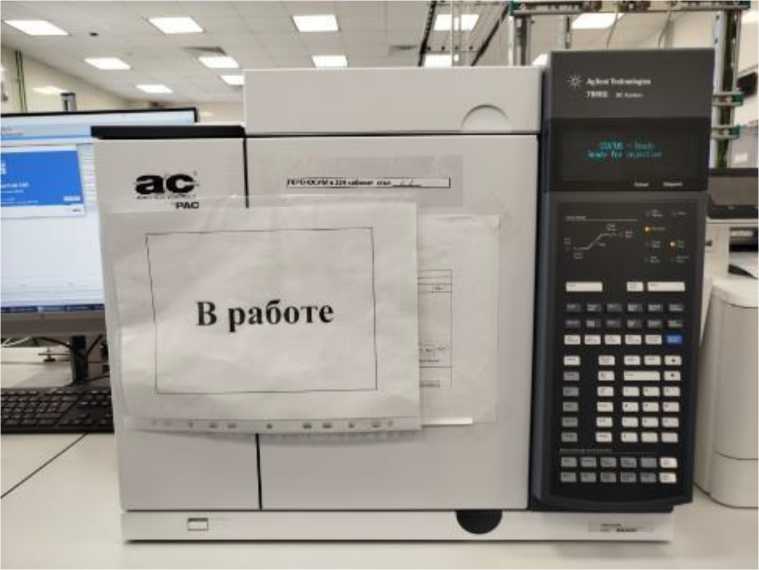

Рисунок 8 - Общий вид хроматографа газового CCG, сер. № CN20303022

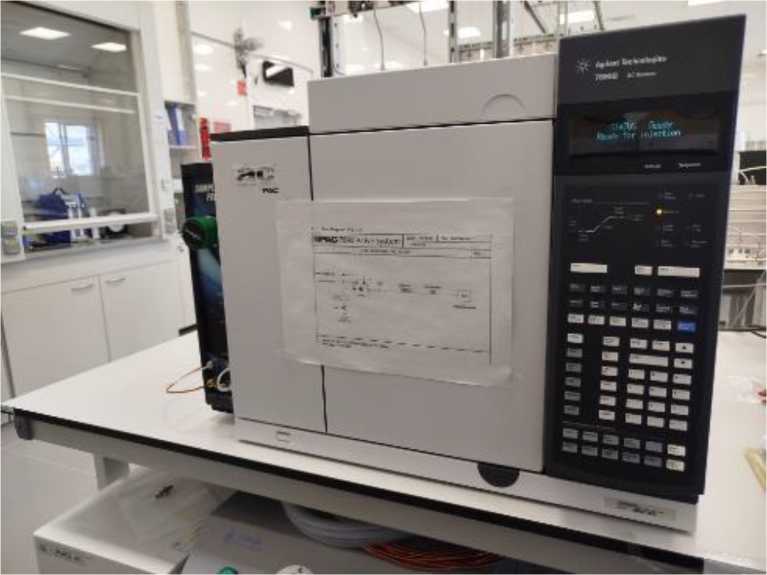

Рисунок 9 - Общий вид хроматографа газового CCG, сер. № CN20313030

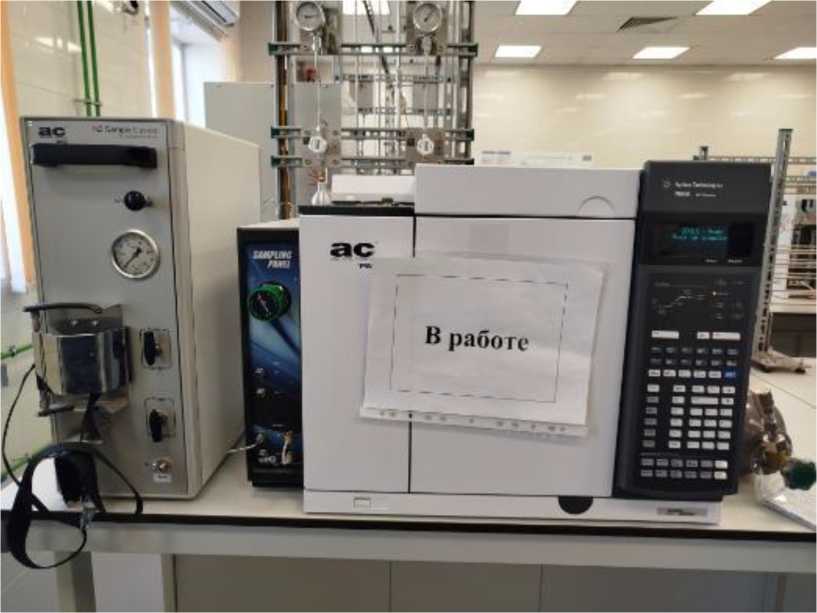

Рисунок 10 - Общий вид хроматографа газового CCG, сер. № CN20323014
Рисунок 11 - Общий вид хроматографа газового CCG, сер. № CN20313029
Рисунок 12 - Общий вид хроматографа газового CCG, сер. № CN20293018
Рисунок 13 - Общий вид хроматографа газового CCG, сер. № CN20303023
Рисунок 14 - Общий вид хроматографа газового CCG, сер. № CN20313031
Рисунок 16 - Общий вид хроматографа газового CCG, сер. № CN20313033

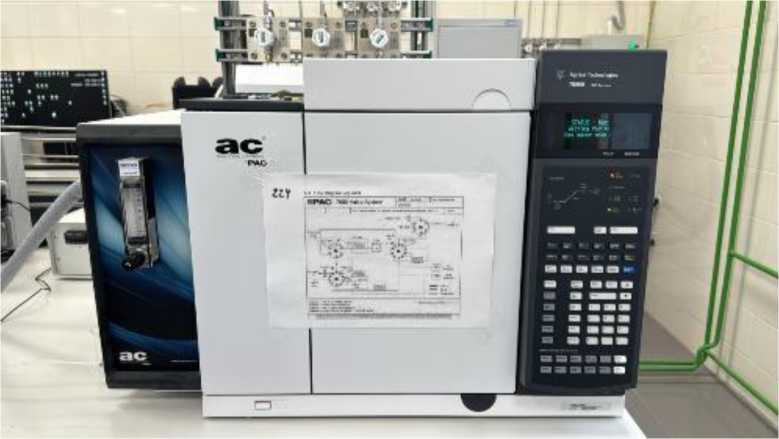

Рисунок 18 - Общий вид хроматографа газового CCG, сер. № CN20303004
Корпус хроматографов изготовлен из металла и пластика. Разные части хроматографа окрашены в серый, черный, синий и серо-коричневый цвета.
Пломбирование хроматографов не предусмотрено.
Нанесение знака поверки не предусмотрено.
Ограничение доступа к настройке (регулировке) средства измерений осуществляется в программном обеспечении (ПО).
Серийный номер (буквенно-цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указан на маркировочной табличке, расположенной на боковой стенке корпуса или внутри корпуса на крышке. Серийный номер нанесен на маркировочную табличку методом лазерной печати. Места нанесения серийного номера приведены на рисунках 19-20.
Место
серийного

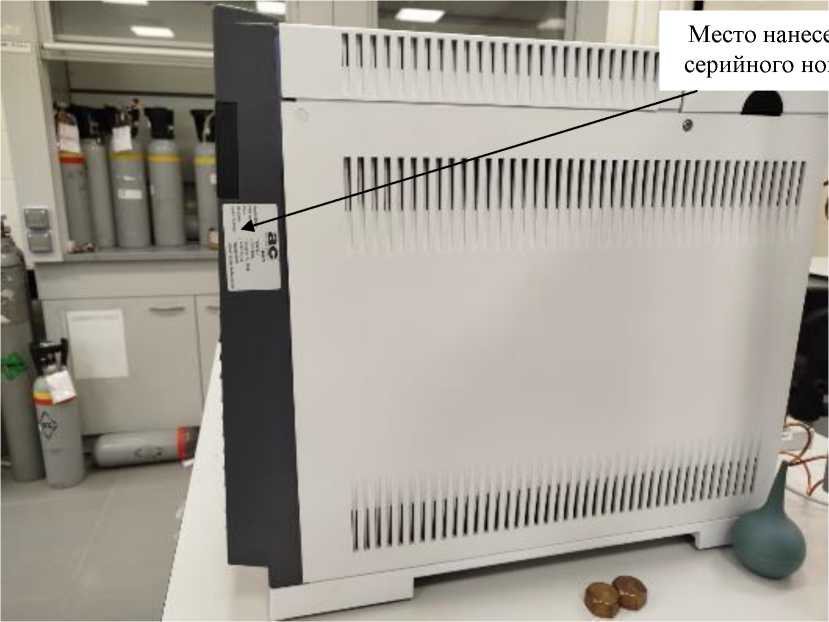

Рисунок 19 - Место нанесения серийного номера хроматографов газовых CCG
Место нанесения серийного номера
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
CCG |
1 шт. |
|
Программное обеспечение (поставляется |
OpenLab CDS ChemStation |
1 экз. |
|
на компакт-диске) |
Edition 1)1 | |
|
Программное обеспечение (поставляется |
GASxlnc 2) |
1 экз. |
|
на USB-накопителе) | ||
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
|
сер. №№ CN20363012, CN20293031, CN20293032, CN20313031, CN20323014, CN20383005, | ||
|
CN20313024. | ||
Метрологические характеристики приведены в таблицах 3-4.
Таблица 3 - Уровень флуктуационных шумов нулевого сигнала
|
Серийный номер хроматографа |
Детектор |
Уровень флуктуационных шумов нулевого сигнала, не более |
|
CN20293025 |
ПИД |
0,15 пА |
|
CN20293037 |
ПИД |
0,15 пА |
|
ДТПз |
0,50 мкВ | |
|
ДТПдоп |
0,30 мкВ | |
|
CN20303004 |
ПИД |
0,15 пА |
|
ДТПз |
0,35 мкВ | |
|
ДТПдоп |
0,35 мкВ | |
|
CN20313033 |
ПИД |
0,10 пА |
|
CN20313030 |
ПИД |
0,10 пА |
|
CN20293018 |
ПИД |
0,25 пА |
|
CN20383005 |
ПИД |
0,20 пА |
|
CN20363012 |
ПИД |
0,15 пА |
|
CN20293031 |
ПИД |
0,20 пА |
|
ДТПдоп |
0,55 мкВ | |
|
ДТПз |
0,75 мкВ | |
|
CN20313039 |
ПИД |
0,10 пА |
|
CN20303023 |
ПИД |
0,25 пА |
|
CN20313024 |
ПИД |
0,30 пА |
|
CN20303022 |
ПИД |
0,15 пА |
|
CN20313029 |
ПИД |
0,25 пА |
|
CN20323014 |
ПИД |
0,20 пА |
|
CN20303001 |
ПИД |
0,20 пА |
|
ДТПдоп |
0,65 мкВ | |
|
ДТПз |
0,80 мкВ | |
|
CN20313031 |
ПИД |
0,20 пА |
|
CN20293032 |
ДТПп |
0,50 мкВ |
|
ДТПз |
0,20 мкВ |
Таблица 4 - Предел детектирования, предел допускаемого относительного СКО выходного сигнала при ручном дозировании пробы, пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика)__________________________
|
Серийный номер хроматограф а |
Детект ор |
Способ ввода пробы |
Контрольное вещество |
Предел детектирова ния |
Предел допускаемого относительного СКО выходного сигнала, при ручном дозировании пробы, % |
Пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), % | |
|
по времени удерживания |
по площади и высоте пиков | ||||||
|
CN20293025 |
ПИД |
газ |
Метан в воздухе (молярная доля (0,01 -0,02) %) |
3,640-11 г/с |
0,7 |
8,0 |
±7,0 |
|
CN20293037 |
ПИД |
газ |
Пропан в метане (молярная доля (0,9 - 2,0) %) |
3,640-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ДТПз |
газ |
Пропан в метане (молярная доля (0,9 - 2,0) %) |
2,3 •IO-9 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
ДТПдоп |
газ |
Водород в азоте (объемная доля (0,4 - 0,6) %) |
о * о |
0,7 |
4,0 |
±5,0 | |
|
CN20303004 |
ПИД |
газ |
Пропан в метане (молярная доля (0,9 - 2,0) %) |
6,3 •IO-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ДТПз |
газ |
Пропан в метане (молярная доля (0,9 - 2,0) %) |
2,1 •IO-9 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
ДТПдоп |
газ |
Водород в азоте (объемная доля (0,4 - 0,6) %) |
о> О _д о |
0,7 |
4,0 |
±5,0 | |
|
CN20313033 |
ПИД |
газ |
Этан в пропане (молярная |
6,940-13 г/с |
0,7 |
8,0 |
±7,0 |
|
Серийный номер хроматограф а |
Детект ор |
Способ ввода пробы |
Контрольное вещество |
Предел детектирова ния |
Предел допускаемого относительного СКО выходного сигнала, при ручном дозировании пробы, % |
Пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), % | |
|
по времени удерживания |
по площади и высоте пиков | ||||||
|
доля (0,9 - 2,0) %) | |||||||
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
1,5 •IO-12 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20313030 |
ПИД |
газ |
Этан в пропане (молярная доля (0,9 - 2,0) %) |
1,7 •IO-12 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
1,5 •IO-12 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20293018 |
ПИД |
газ |
Этан в пропане (молярная доля (0,9 - 2,0) %) |
1,4-10-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
1,1 -10-11 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20383005 |
ПИД |
газ |
Метан в пропане (молярная доля (0,4 - 0,6) %) |
1,2-10-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
7,5-10-12 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20363012 |
ПИД |
газ |
Метан в пропане (молярная доля (0,9 - 2,0) %) |
1,4-10-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкое |
Пентан в гексане |
1,0-1O-11 г/с |
0,7 |
8,0 |
±7,0 | |
|
Серийный номер хроматограф а |
Детект ор |
Способ ввода пробы |
Контрольное вещество |
Предел детектирова ния |
Предел допускаемого относительного СКО выходного сигнала, при ручном дозировании пробы, % |
Пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), % | |
|
по времени удерживания |
по площади и высоте пиков | ||||||
|
ть |
(массовая доля (0,7 - 0,8) %) | ||||||
|
CN20293031 |
ПИД |
газ |
Этилен в этане (молярная доля (0,9 - 2,0) %) |
1,4-10-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ДТПдоп |
газ |
Этилен в этане (молярная доля (0,9 - 2,0) %) |
2,2 •Ю-9 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
ДТПз |
газ |
Водород в азоте (объемная доля (0,4 - 0,6) %) |
3,640-10 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
CN20313039 |
ПИД |
жидкос ть |
Этанол в н-бутане (массовая доля (0,5 - 0,7) млн-1(ррт)) |
6,040-16 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
газ |
Этанол в н-бутане (массовая доля (0,5 - 0,7) млн-1(ррт)) |
2,8 JC) 13 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20303023 |
ПИД |
жидкос ть |
Этанол в н-бутане (массовая доля (0,5 - 0,7) млн-1(ррт)) |
8,440-14 г/с |
0,7 |
8,0 |
±7,0 |
|
CN20313024 |
ПИД |
газ |
Метан в пропане (молярная доля (0,4 - 0,6) %) |
1,5 -10’11 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
1,5 -10’11 г/с |
0,7 |
8,0 |
±7,0 | |
|
Серийный номер хроматограф а |
Детект ор |
Способ ввода пробы |
Контрольное вещество |
Предел детектирова ния |
Предел допускаемого относительного СКО выходного сигнала, при ручном дозировании пробы, % |
Пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), % | |
|
по времени удерживания |
по площади и высоте пиков | ||||||
|
CN20303022 |
ПИД |
газ |
Метан в гелии (молярная доля (0,4 - 0,6) млн-1 (ppm)) |
1,240-11 г/с |
0,7 |
8,0 |
±7,0 |
|
CN20313029 |
ПИД |
жидкос ть |
Этанол в н-бутане (массовая доля (0,5 - 0,7) млн-1(ррт)) |
1,6-10’15 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
газ |
Этанол в н-бутане (массовая доля (0,5 - 0,7) млн-1(ррт)) |
9Д10-13 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20323014 |
ПИД |
газ |
Метан в пропане (молярная доля (0,9 - 2,0) %) |
1,040-11 г/с |
0,7 |
8,0 |
±7,0 |
|
ПИД |
жидкос ть |
Пентан в гексане (массовая доля (0,7 - 0,8) %) |
7,8 •Ю-12 г/с |
0,7 |
8,0 |
±7,0 | |
|
CN20303001 |
ПИД |
газ |
Этилен в этане (молярная доля (0,9 - 2,0) %) |
1,740-10 г/с |
0,7 |
8,0 |
±7,0 |
|
ДТПдоп |
газ |
Этилен в этане (молярная доля (0,9 - 2,0) %) |
2,7 •Ю-8 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
ДТПз |
газ |
Водород в азоте (объемная доля (0,4 - 0,6) %) |
3,340-10 г/см3 |
0,7 |
4,0 |
±5,0 | |
|
CN20313031 |
ПИД |
газ |
Метан в пропане (молярная доля (0,9 - 2,0) |
1,240-11 г/с |
0,7 |
8,0 |
±7,0 |
|
Серийный номер хроматограф а |
Детект ор |
Способ ввода пробы |
Контрольное вещество |
|
%) | |||
|
пид |
жидкое ТВ |
Пентан в гексане (массовая доля (0,7 - 0,8) %) | |
|
CN20293032 |
ДТПп |
газ |
Водород в азоте (объемная доля (0,9 - 2,0) %) |
|
ДТПз |
газ |
Пропан в метане (молярная доля (0,9 - 2,0) %) |
|
Предел детектирова НИЯ |
Предел допускаемого относительного СКО выходного сигнала, при ручном дозировании пробы, % |
Пределы допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), % | |
|
по времени удерживания |
по площади и высоте пиков | ||
|
1,0 1011 г/с |
0,7 |
8,0 |
±7,0 |
|
1,5 -10’9 г/см3 |
0,7 |
4,0 |
±5,0 |
|
2,9 -10’9 г/см3 |
0,7 |
4,0 |
±5,0 |
Основные технические характеристики приведены в таблице 5.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
760х800х600 |
|
Масса, кг, не более |
75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +27 |
|
- относительная влажность окружающего воздуха, %, не более |
70 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
