Назначение средства измерений:
Хроматографы газовые CCG (далее - хроматографы) предназначены для измерений содержания (массовой, молярной, объемной доли) компонентов в газовых и жидких средах природного и промышленного происхождения.
Внешний вид.
Хроматографы газовые
Рисунок № 1

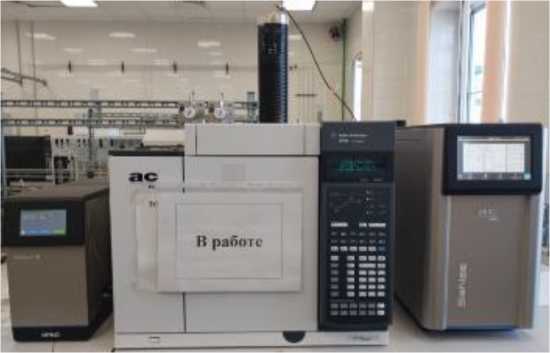

Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 4

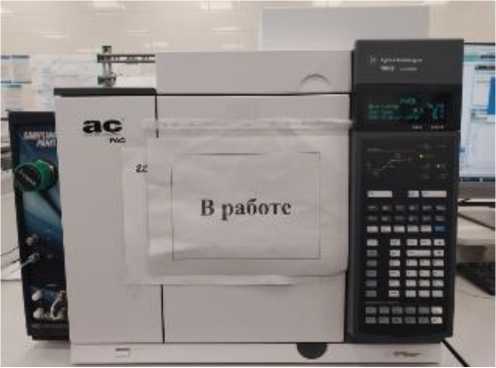

Внешний вид.
Хроматографы газовые
Рисунок № 5
Внешний вид.
Хроматографы газовые
Рисунок № 6
Внешний вид.
Хроматографы газовые
Рисунок № 7

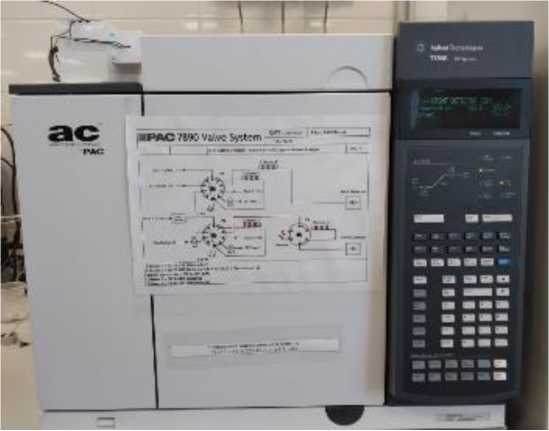

Внешний вид.
Хроматографы газовые
Рисунок № 8
Внешний вид.
Хроматографы газовые
Рисунок № 9
Внешний вид.
Хроматографы газовые
Рисунок № 10
Общие сведения
Дата публикации - 20.11.2025
Срок свидетельства -
Номер записи - 4ed52f2b-0d36-6fd0-85e2-c0f172bd29dc
ID в реестре СИ - 1427299
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - AC Analytical Controls BV (PAC L.P.)
Страна - НИДЕРЛАНДЫ
Населенный пункт - Kiotoweg 555, 3047 BG, Rotterdam
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Хроматографы газовые (CCG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AC Analytical Controls BV (PAC L.P.)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96885-25 |
Хроматографы газовые, CCG AC Analytical Controls BV (PAC L.P.) (НИДЕРЛАНДЫ Kiotoweg 555, 3047 BG, Rotterdam) |
ОТ МП |
1 год |
|
96884-25 |
Хроматографы газовые, CCG AC Analytical Controls BV (PAC L.P.) (НИДЕРЛАНДЫ Kiotoweg 555, 3047 BG, Rotterdam) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Хроматографы газовые (CCG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Хроматографы газовые (CCG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Все хроматографы оснащены встроенным и автономным программным обеспечением (далее - ПО) OpenLab CDS ChemStation Edition. Хроматографы с серийными номерами CN20293019 и CN20303002 дополнительно оснащены сервисным ПО LDChroma для плазменно-эмиссионного детектора (ПЭД).
Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью панели управления и дисплея на корпусе хроматографа.
Сервисное ПО LDChroma используется однократно для первоначальной настройки ПЭД и установления оптимальных настроек детектора.
ПО OpenLab CDS ChemStation Edition является метрологически значимой частью ПО хроматографов, которое выполняет следующие функции:
-
- управление хроматографом;
-
- настройка режимов работы;
-
- получение и анализ хроматограмм;
-
- обработка и хранение результатов измерений;
-
- построение калибровочных (градуировочных) графиков;
-
- проведение диагностических проверок конструкционных блоков хроматографа.
Влияние ПО учтено при нормировании метрологических характеристик хроматографов.
Идентификационные данные ПО хроматографов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
OpenLab CDS ChemStation Edition' |
LDChroma 2) | ||||
|
Идентификационные наименования установочных сервисов ПО |
Agilent OpenLab Intelligen t Reportin g |
Agilent OpenLAB CDS ChemStati on 35900 A/D Driver |
OpenLab CDS -Agilent GC Drivers |
Agilent OpenLab CDS ChemStati on LC аnd CE Drivers |
OpenLa b CDS -Agilent Micro GC Drivers |
- |
|
Номер версии (идентификационный номер) ПО |
5.0.0.352 |
2.3.54 |
3.3.65 |
3.2.23 |
2.1.3 |
3.3.66 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
| ||||||
Уровень защиты ПО хроматографов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Использование по назначению» документа «Хроматограф газовый CCG. Руководство по эксплуатации».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация изготовителя AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов.
Правообладатель
AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов
Адрес: Kiotoweg 555, 3047 BG Rotterdam, The Netherlands
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов
Адрес: Kiotoweg 555, 3047 BG Rotterdam, The Netherlands
Принцип работы хроматографов основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку, регистрации аналитического сигнала от компонентов с помощью соответствующего детектора и их последующем определении/идентификации. Детектор преобразует измеренную характеристику в выходной электрический сигнал, пропорциональный содержанию определяемого компонента в проходящем через детектор газе.
Хроматографы представляют собой стационарные настольные лабораторные приборы, изготовленные на базе хроматографов газовых 7890В производства “Agilent Technologies” (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55612-13), дооснащенные одним или несколькими блоками из ряда: система ввода проб газа и жидкостей, термостат-нагреватель, блок очистки воздуха, система поддавливания Accura - в зависимости от конкретной измерительной задачи. Конструктивно каждый хроматограф состоит из системы ввода проб газа и жидкостей, одной или нескольких колонок, одного или нескольких детекторов, насосов, термостата-нагревателя, блока очистки воздуха. Состав хроматографа конфигурируется под конкретную измерительную задачу. Хроматографы оснащены встроенным и автономным программным обеспечением OpenLab CDS ChemStation Edition, сервисным программным обеспечением LDChroma (только для хроматографов с детектором ПЭД с серийными номерами: CN20293019 и CN20303002) и интерфейсом для подключения персонального компьютера. На передней панели хроматографов имеется панель управления и дисплей, предназначенные для оперативной установки рабочих параметров хроматографа.
К настоящему типу средств измерений относятся хроматографы модификаций: CCG76724, CCG6102C, CCG76731, CCG76732, CCG76734, CCG76740, CCG76727, CCG76736, которые отличаются друг от друга составом, соответствующим конкретной измерительной задаче, способом ввода пробы и оснащены одним или несколькими детекторами из следующего перечня:
-
- пламенно-фотометрический детектор (ПФД);
-
- хемилюминесцентный детектор для определения серы (ХДС);
-
- гелиевый ионизационный пульсирующего разряда детектор (ГИПРД);
-
- плазменно-эмиссионный детектор (ПЭД);
-
- детектор по теплопроводности (ДТП).
К хроматографам данного типа относятся хроматографы, указанные в таблице 1.
Таблица 1 - Обозначения модификаций и серийные номера хроматографов
|
Модификация хроматографа |
Тип детектора/детекторов |
Серийный номер хроматографа |
Способ ввода пробы |
|
CCG76724 |
ПФД |
CN20293033 |
газ |
|
CCG6102C |
ХДС |
CN20293026 |
газ |
|
CN20293003 |
газ/жидкость | ||
|
CCG76731 |
ПФД |
CN20293028 |
газ/жидкость |
|
CCG76732 |
ПФД |
CN20293029 |
газ/жидкость |
|
CCG76734 |
ПФД |
CN20293030 |
газ/жидкость |
|
CCG76740 |
ГИПРД |
CN20293034 |
газ |
|
CCG76727 |
ГИПРД, ПЭД |
CN20293019 |
газ |
|
CCG76736 |
ГИПРД, ПЭД, ДТП |
CN20303002 |
газ |
Общий вид хроматографов представлен на рисунках 1-9.

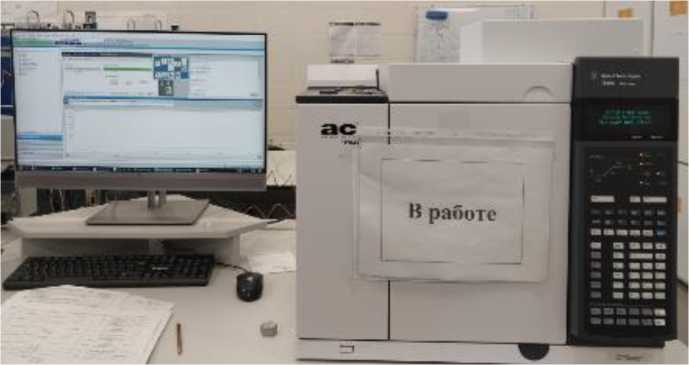

Рисунок 1 - Общий вид хроматографа газового CCG, сер. № CN20293033

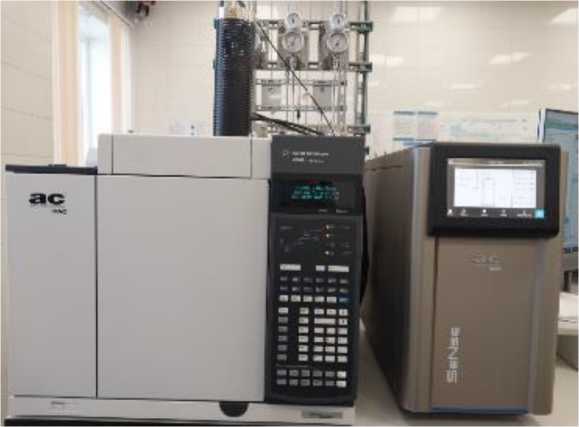

Рисунок 3 - Общий вид хроматографа газового CCG, сер. № CN20293003

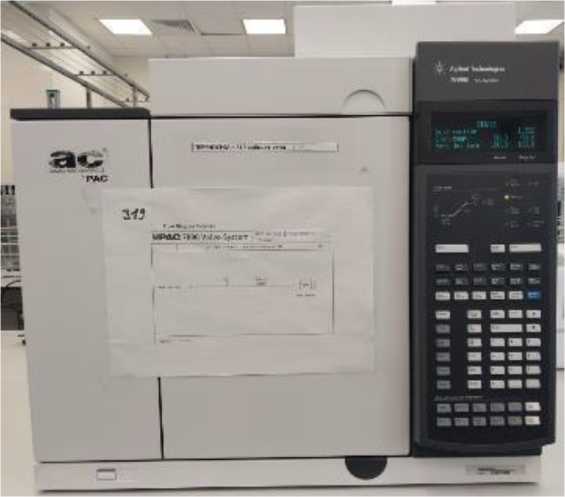

Рисунок 4 - Общий вид хроматографа газового CCG, сер. № CN20293028

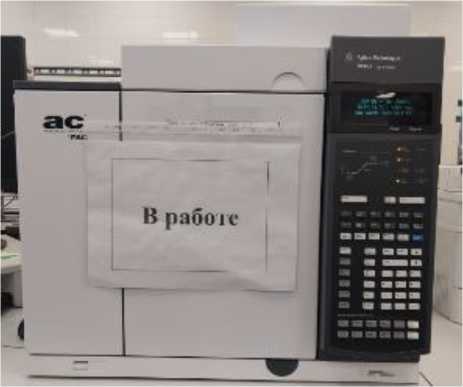

Рисунок 6 - Общий вид хроматографа газового CCG, сер. № CN20293030

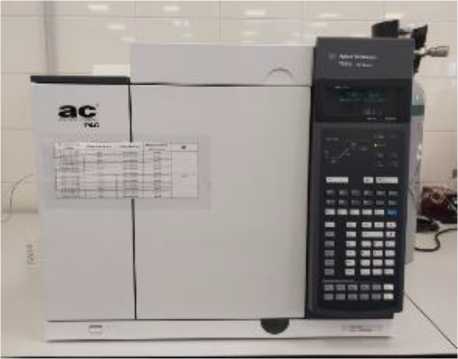

Рисунок 7 - Общий вид хроматографа газового CCG, сер. № CN20293034

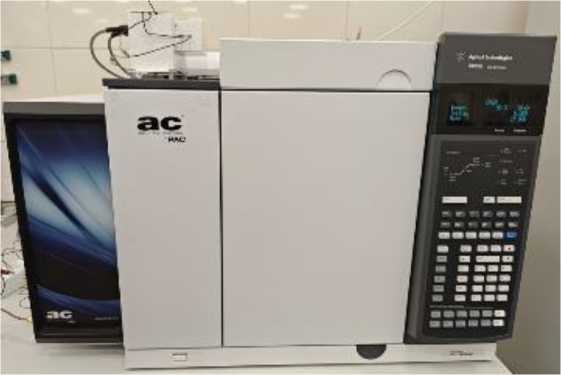

Рисунок 9 - Общий вид хроматографа газового CCG, сер. № CN20303002
Корпус хроматографов изготовлен из металла и пластика. Разные части хроматографа окрашены в серый, черный, синий и серо-коричневый цвета.
Пломбирование хроматографов не предусмотрено.
Нанесение знака поверки на хроматографы не предусмотрено.
Ограничение доступа к настройке (регулировке) средства измерений осуществляется в программном обеспечении.
Каждый экземпляр хроматографа имеет серийный номер, состоящий из букв латинского алфавита и арабских цифр, который нанесен методом лазерной печати на маркировочную табличку в виде ламинированной этикетки, закрепленной методом наклейки на боковой стенке корпуса хроматографа или внутри корпуса хроматографа под крышкой. Место нанесения серийного номера хроматографа приведено на рисунках 10-11.
Место нанесения
серийного номера

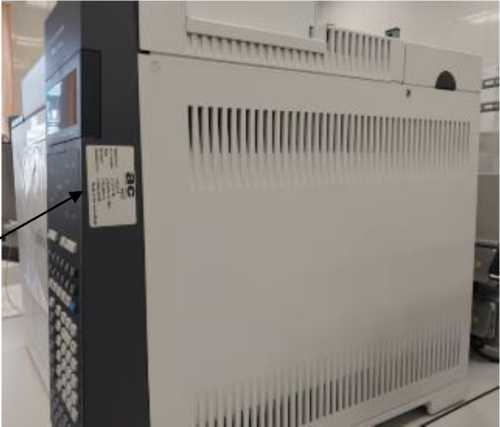

Рисунок 10 - Место нанесения серийного номера на боковой стенке корпуса хроматографа
Место нанесения серийного номера

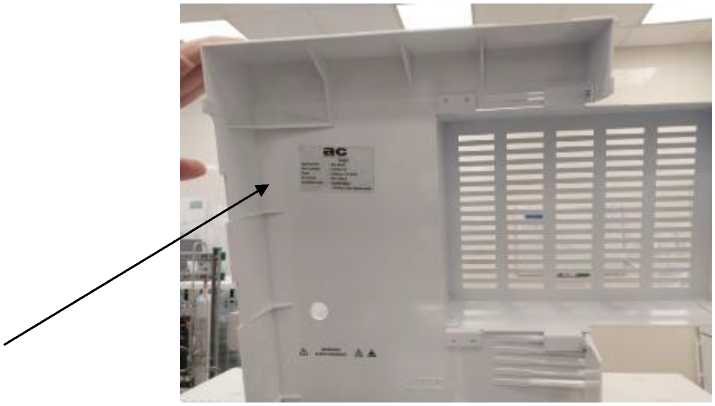

Рисунок 11 - Место нанесения серийного номера внутри корпуса хроматографа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
CCG1) |
1 шт. |
|
Программное обеспечение на электронном носителе (USB-накопитель или компакт-диск) |
OpenLab CDS ChemStation Edition2) и LDChroma3) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Метрологические характеристики хроматографов, в зависимости от типа детектора/детекторов в составе хроматографа, приведены в таблице 3.
Таблица 3 - Метрологические характеристики хроматографов
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: |
1-10’11 |
|
ПЭД, А | |
|
ПФД, А |
240-11 |
|
ХДС, В') |
240-6 |
|
ХДС, А2) |
340-12 |
|
ГИПРД, А |
240-12 |
|
ДТП, в |
0,1 •'О-6 |
|
Предел детектирования (контрольное вещество), не более: |
1Д10-10 |
|
ПЭД, г/с (неон) | |
|
ПФД, г/с (сероводород) |
2Д10-11 |
|
ПФД, г/с по сере (дифенилдисульфид в изооктане)3) |
'•10-13 |
|
ХДС, г/с (сероводород) |
1Д10-11 |
|
ХДС, г/с по сере (дифенилдисульфид в изооктане)4) |
'•10-12 |
|
ГИПРД, млрд-1 (водород) |
100 |
|
ДТП, г/см3 (водород) |
440-10 |
|
ДТП, г/см3 (кислород) |
640-9 |
|
Предел допускаемого относительного СКО выходного сигнала при ручном дозировании пробы, % - по площади пиков | |
|
ПЭД |
5,0 |
|
ПФД |
8,0 |
|
Наименование характеристики |
Значение |
|
ХДС |
8,0 |
|
ГИПРД |
6,0 |
|
ДТП |
4,0 |
|
- по высоте пиков | |
|
ПЭД |
5,0 |
|
ПФД |
6,0 |
|
ХДС |
6,0 |
|
ГИПРД |
5,0 |
|
ДТП |
4,0 |
|
- по времени удерживания | |
|
ПЭД |
0,5 |
|
ПФД |
0,5 |
|
ХДС |
0,5 |
|
ГИПРД |
0,5 |
|
ДТП |
0,7 |
|
Пределы допускаемого относительного изменения выходного сигнала за 4 ч непрерывной работы при ручном дозировании пробы, % - по площади пика | |
|
ПЭД |
±10 |
|
ПФД |
±12 |
|
ХДС |
±12 |
|
ГИПРД |
±10 |
|
ДТП |
±5,0 |
| |
|
3) Для хроматографов с ПФД с жидким вводом пробы с |
серийными номерами: |
|
CN20293028, CN20293029, CN20293030. | |
|
4) Для хроматографа с ХДС с жидким вводом пробы с серийным номером CN20293003. | |
Основные технические характеристики хроматографов приведены в таблице 4.
Таблица 4 - Технические характеристики хроматографов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
740х730х800 |
|
Масса, кг, не более |
75 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +27 |
|
- относительная влажность, %, не более |
70 |
|
- атмосферное давление, кПа |
от 84 до 106 |
