Номер по Госреестру СИ: 96938-25
96938-25 Детекторы газовые
(AEC2232bX)
Назначение средства измерений:
Детекторы газовые AEC2232bX (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения содержания горючих и вредных газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Внешний вид.
Детекторы газовые
Рисунок № 1
Внешний вид.
Детекторы газовые
Рисунок № 2
Внешний вид.
Детекторы газовые
Рисунок № 3
Внешний вид.
Детекторы газовые
Рисунок № 4
Внешний вид.
Детекторы газовые
Рисунок № 5
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 3c837532-e14e-bc9c-f96a-1bd441774ac1
ID в реестре СИ - 1427400
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chengdu Action Electronics Joint-Stock Co., Ltd.
Страна - КИТАЙ
Населенный пункт - No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Детекторы газовые (AEC2232bX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Action Electronics Joint-Stock Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96938-25 24.11.2030 |
Детекторы газовые, AEC2232bX Chengdu Action Electronics Joint-Stock Co., Ltd. (КИТАЙ No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
Кто поверяет Детекторы газовые (AEC2232bX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Детекторы газовые (AEC2232bX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения детекторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V1.02.000 |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Инструкции по эксплуатации» инструкции по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация Chengdu Action Electronics Joint-Stock Co., Ltd., Китай
ПравообладательChengdu Action Electronics Joint-Stock Co., Ltd., Китай
Адрес: No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province, China
E-mail: info@actiongasdetector.com
Web-сайт: www.actiongasdetector.com
Изготовитель
Chengdu Action Electronics Joint-Stock Co., Ltd., КитайАдрес: No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province, China
E-mail: info@actiongasdetector.com
Web-сайт: www.actiongasdetector.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Chengdu Action Electronics Joint-Stock Co., Ltd., КитайАдрес: No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province, China
E-mail: info@actiongasdetector.com
Web-сайт: www.actiongasdetector.com
Принцип действия детекторов - термокаталитический, основанный на изменении сопротивления каталитически активного элемента вследствие сгорания на нем молекул горючего газа, и электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия, изготавливаемыми в следующих модификациях:
-
- AEC2232bX имеет аналоговый унифицированный токовый сигнал от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART, и 3 группы релейных выходов;
-
- AEC2232bX-1 имеет аналоговый унифицированный токовый сигнал от 4 до 20 мА и 3 группы релейных выходов;
-
- AEC2232bX-2 имеет цифровой кодированный сигнал с интерфейсом RS-485 мА и 2 группы релейных выходов.
Способ отбора пробы - диффузионный.
Конструктивно детекторы выполнены в металлическом корпусе из алюминия с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор, дисплей и кнопки управления. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.
Общий вид детекторов показан на рисунке 1 и 2.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом гравировки.
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

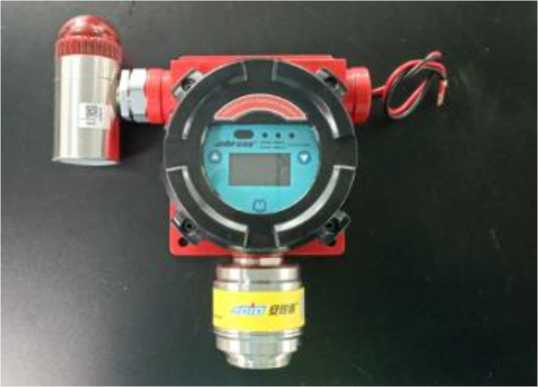

Рисунок 1 - Общий вид детекторов газовых AEC2232bX на вредные газы

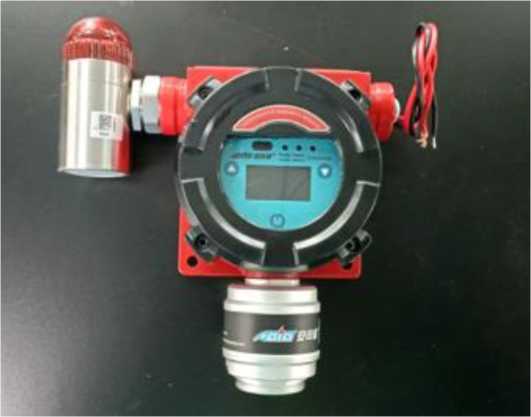

Рисунок 2 - Общий вид детекторов газовых AEC2232bX на горючие газы
Chengdu Action Electronics Joint-Stock Co., Ltd. Адрес: No.88.West Wulian Street, IOT Park.Shuangliu Southwest Airport Economic Development Zone, Chengdu. Sichuan Province, China детектор газовый
Тип продукции. АЕ С 2 ^Напряжение питания. Окружающая срсда.наружхая Диапазон температур. -40- 55 ПС
Взрывозащишейная маркировка: I Ex db ПС Тб Gb X Обнаруживаемые газы: СО (0-КЮррщ) Усгзновленное зшченисеит нализации.
НПС: 15ррт
ВПС ЗОррш
знака утверждения типа
Заводской номер:
Дата изготовления:
Рисунок 3 - Общий вид маркировочной таблички
Место нанесения
заводского номера
Место нанесения
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность детекторов
|
Наименование |
Обозначение |
Количество |
|
Детектор газовый |
AEC2232bX |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Инфракрасный пульт дистанционного управления |
- |
1 шт. |
|
Монтажная нижняя плита |
- |
1 компл. |
|
Пылезащитный колпак |
- |
1 шт. |
|
U-образный трубный хомут |
- |
1 компл. (по заказу) |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний довзрывоопасной концентрации горючих газов, % НКПР |
от 0 до 100 |
|
Диапазон измерений довзрывоопасной концентрации горючих газов в пересчете на метан, % НКПР |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений (по метану), % НКПР |
±3 |
|
Диапазон измерений объемной доли оксида углерода (СО), млн-1 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли оксида углерода (СО), млн-1 |
±5 |
|
Диапазон измерений объемной доли сероводорода (H2S), млн-1 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли сероводорода (H2S), млн-1 |
±5 |
|
Диапазон измерений объемной доли диоксида серы (SO2), млн-1 |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли диоксида серы (SO2), млн-1 |
±0,5 |
|
Время установления выходного сигнала To,9, с, не более |
30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
202 |
|
- ширина |
77 |
|
- высота |
221 |
|
Масса, кг, не более |
2,5 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +55 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 93 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1 Ex db IIC T6 Gb Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
17600 |
|
Средний срок службы, лет |
2 |
