Сведения о средстве измерений: 18908-13 Системы проточно-инжекционные

Номер по Госреестру СИ: 18908-13
18908-13 Системы проточно-инжекционные
(FIMS)

Назначение средства измерений:
Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400 (далее по тексту - системы FIMS) предназначены для измерения концентрации ртути в водных растворах.

Внешний вид. Системы проточно-инжекционные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы проточно-инжекционные
Рисунок № 1

Внешний вид. Системы проточно-инжекционные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы проточно-инжекционные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 05.03.2023
Номер записи - 97811
ID в реестре СИ - 320211
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Система проточно-инжекционная FIMS-400, Система приточно-инжекционная FIMS-400, нет модификаций, нет данных, нет, модификация FIMS-400, модификация FIMS-100, модификация FIMS 400, модификации FIMS-100, мод. FIMS-400, FIMS-400, FIMS-100, FIMS, модификация FIMS-400, FIMS, модификация FIMS-100, FIMS,

Производитель

Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_27 Дерево связей организации за 6 месяцев

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 6
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3368 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Свежие фрукты, овощи и грибы, продукция эфиромасличных лекарственных, орехоплодных культур и цветоводства" (ТК 178)

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№311 от 2013.03.24 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 4333-13,53044-13,53045-13 по 53052-13,35818-13,35890-13,53053-13 по 53055-13,36036-13,53056-13 по 53083-13,18908-13,53084-13,53085-13,41822-13,53086-13 по 53095-13)

№392 от 2018.03.05 О продлении срока действия свидетельств об утверждении типа

№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год

№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Системы проточно-инжекционные (FIMS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "PerkinElmer, Inc."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
14399-08 01.01.2014	Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
15945-06 01.10.2011	Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
15946-07 01.08.2012	Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
18908-13 05.03.2023	Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
20781-08 01.12.2013	Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
20961-06 01.06.2011	Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
28475-11 05.07.2016	Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
29299-08 01.04.2013	Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
38267-08 16.08.2018	Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
43282-09 01.01.2015	Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
44369-10 01.04.2015	Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
44428-10 01.04.2015	Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
44864-10 30.07.2025	Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
45153-10 01.08.2015	Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
45181-10	Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
46152-10	Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
46281-10 01.08.2015	Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
46789-11 18.05.2016	Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
48131-11 06.10.2021	Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
49663-12 23.03.2022	Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
49669-12 20.04.2017	Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
49670-12 23.03.2022	Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
49670-12 20.04.2017	Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
50158-12 18.06.2017	Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
50937-12 24.08.2017	Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
56345-14 05.02.2019	Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
58261-14 28.08.2019	Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
59606-15 16.01.2020	Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
61826-15 02.10.2025	Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
64794-16 26.08.2026	Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
64795-16 26.08.2026	Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
65206-16 16.09.2026	Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
68542-17 07.09.2022	Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
28475-19 20.08.2024	Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
80377-20 30.12.2025	Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

MV_1 Поверки с применением СИ в качестве эталона

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Системы проточно-инжекционные (FIMS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Периодических поверок	Для юриков	Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	модификации FIMS-100	1		1	1	1
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	нет данных FIMS	6		0	0	0
ФГУП «УНИИМ» (01.00258-2011)	РСТ	нет данных FIMS	4		0	0	0
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465)	РСТ	нет модификаций FIMS-100 модификация FIMS-100	3		3	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	FIMS-400 FIMS, модификация FIMS-400 модификация FIMS-400 модификация FIMS 400	10		10	6	6
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473)	РСТ	нет FIMS-400	2		1	1	1
ФГУП "УНИИМ" (RA.RU.311285)	РСТ	FIMS	1		0	0	0
ФГУП "ВНИИОФИ" (RA.RU.311485)	РСТ	Система проточно-инжекционная FIMS-400 Система приточно-инжекционная FIMS-400	3		0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	FIMS, модификация FIMS-100	2		0	0	0
ФБУ «Тюменский ЦСМ» (RA.RU.311494)	РСТ	нет данных FIMS	2		0	0	0
ФБУ «Томский ЦСМ» (RA.RU.311225)	РСТ	нет данных	1		0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	FIMS-100 модификации FIMS-100	4	1	4	3	3
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486)	РСТ	мод. FIMS-400 FIMS	2		2	2	2

Стоимость поверки Системы проточно-инжекционные (FIMS)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Калининградский ЦСМ Калининградская область	13013	6972
ФБУ Калининградский ЦСМ Калининградская область	2595	6972
ФБУ Красноярский ЦСМ Красноярский край	5308	6972

Программное обеспечение

Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения AAWinLab32 версии 7.0. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартного образца, оптимизация параметров прибора, управление его работой, обработка информации, печать и сохранение результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.

Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний системы, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

AAWinLab32

WinLab32

Не ниже

7.0

---

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным методом и на корпус прибора методом наклеивания.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

«Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400. Руководство по эксплуатации», ч. 2 «Подготовка и выполнение анализа».

Лист №4 Всего листов 4

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам проточно-инжекционным FIMS модификации FIMS-100 и FIMS-400

Техническая документация фирмы «PerkinElmer Inc.», США.

Поверка

осуществляется по документу: «Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400. Методика поверки МП 63.Д4-12» утвержденному 28 ноября 2012 г.

Основные средства поверки:

Государственный стандартный образец состава водных растворов ртути ГСО 7440-98.

Изготовитель

фирма “PerkinElmer Inc.”, США
940 Winter Street, Waltham, MA 02451 USA
Телефон: +1 (203) 925-4602 или ( 800) 762-4000
E-mail: CustomerCareU S @perkinelmer. com
www.perkinelmer. com

Заявитель

Московское Представительство АО «ШЕЛТЕК АГ»
119334 г. Москва, Ул. Косыгина, 19
Телефон: .(495) 935-8888
Факс: (495) 546-8787
E-mail: info@scheltec.ru
www.scheltec.ru

Испытательный центр

Государственный центр испытаний средств измерений Федерального Государственного Унитарного Предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru

Принцип действия систем FIMS основан на измерении поглощения излучения с длиной волны 253,7 нм атомным паром ртути. Атомный пар образуется при восстановлении ртути атомарным водородом, образующимся при разложении боргидрида (NaBH4) натрия в кислой среде (раствор соляной кислоты) или хлористым оловом (SnCl2 ) кислой среде (раствор соляной кислоты).

Конструктивно системы FIMS выполнены в моноблочном настольном исполнении и состоят из следующих основных систем:

- оптическая система, включающая источник излучения (ртутная лампа низкого давления), подогреваемую проточную измерительную кювету с кварцевыми окнами и фотоэлектронный детектор с максимальной чувствительностью в области 254 нм.
- проточно-инжекционная система, служащая для подачи и смешивания реагентов и пробы и включающая в себя перистальтический насос (для FIMS-400 - два насоса), краны-переключатели для ввода пробы в поток кислоты, смесительную камеру, где происходит реакция восстановления ртути и сепаратор для разделения газожидкостной смеси.

-газовая система, служащая для подачи паров ртути из смесителя через сепаратор в проточную измерительную кювету.

Системы FIMS могут быть укомплектованы автодозатором.

Внешний вид. Системы проточно-инжекционные (FIMS), http://oei-analitika.ru

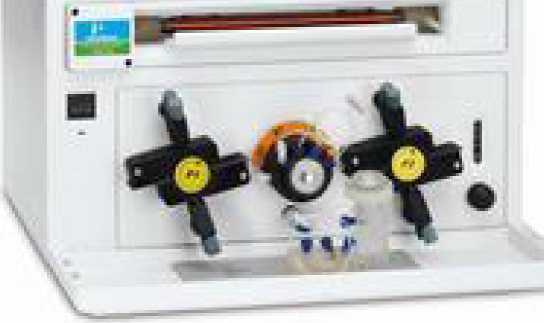

Рисунок 1 - Общий вид Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400

Место нанесения маркировки

Место пломбирования

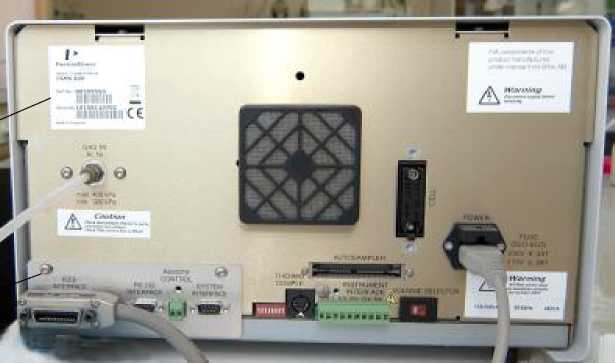

Рисунок 2 - Место нанесения маркировки и место пломбирования Систем проточноинжекционных FIMS модификации FIMS-100 и FIMS-400

Таблица 3

Наименование	Количество, шт
Система проточно-инжекционная FIMS модификации FIMS-100 или FIMS-400	1
Компьютер с принтером*	1
Программное обеспечение AAWinLab 32	1
Автодозатор*	1
Руководство по эксплуатации	1
Методика поверки МП 63. Д4-12	1

* - поставляется по отдельному заказу

Таблица 2

Наименование характеристики	Значение характеристики
Рабочая длина волны, нм	253,7
Диапазон измерения концентрации ртути, мкг/дм³	от 0,05 до 20
Предел допускаемой относительной погрешности измерения концентрации ртути, % в диапазоне от 0,05 до 0,2 мкг/дм3	±30
в диапазоне от 0,2 до 1,0 мкг/дм3	±20
в диапазоне от 1,0 до 20,0 мкг/дм3	±10
Характеристическая концентрация, мкг/дм3	0,3
Предел обнаружения (по критерию 3s), мкг/дм3, не более	0,01
Напряжение питания переменного тока, В	220 ± 22
Потребляемая мощность, В^А, не более	300
Г абаритные размеры, мм, не более	415 х 255 х 410
Масса, кг, не более	4,9
Условия эксплуатации: Температура, ^оС	от 15 до 35
Относительная влажность, %	от 20 до 85
