Номер по Госреестру СИ: 58261-14
58261-14 Системы элементного CHNS анализа
(PE 2400-II)
Назначение средства измерений:
Системы элементного CHNS анализа PE 2400-II (далее по тексту - системы) предназначены для определения массовой доли углерода, водорода, азота и серы в неводных жидких и твёрдых пробах в соответствии с аттестованными и стандартизованными методиками.
Внешний вид.
Системы элементного CHNS анализа
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.08.2019
Номер записи - 148862
ID в реестре СИ - 371262
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
сву 15, СВ-15Х, СВ-15, СВ 15г, PE 2400-II мод. CHN,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1622 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы элементного CHNS анализа (PE 2400-II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Системы элементного CHNS анализа (PE 2400-II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПТК" (RA.RU.311923) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы элементного CHNS анализа (PE 2400-II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
8701 | 8701 |
Программное обеспечение
Управление процессом измерения в системах осуществляется с помощью специальной встроенной программы обработки данных и управления системой EA 2400 Data Manager, имеющей следующие характерные особенности:
-
- специальный микропроцессор управляет всеми функциями и расчетами, выполняемыми системой (так, например, он может осуществлять автоматическое выведение системы в стационарный режим с учетом конкретных условий эксперимента, результатов холостых анализов и анализов калибровочных стандартов);
-
- специализированный пульт с цветной кодировкой клавиш позволяет пользователю задавать и менять параметры проводимых экспериментов, автоматически осуществлять продувку системы с целью очистки, подвергать систему предусмотренным диагностическим проверкам, осуществлять контроль за состоянием системы в любой момент времени;
-
- встроенный программируемый “таймер-будильник” позволяет заранее задать дату и время, в которые система автоматически начнет осуществлять тот или иной эксперимент;
-
- с помощью встроенной логической процедуры AUTO RUN можно запрограммировать систему на автоматическое запоминание и вывод на принтер всех экспериментальных данных;
-
- по желанию пользователя рабочие параметры детектора могут быть заданы автоматически или установлены вручную;
-
- на основании полученных данных о содержаниях углерода, водорода и азота можно автоматически определять для проб соотношения водород/углерод, азот/углерод или углерод/азот.
Различные функциональные клавиши такие как Auto Run, Single Run, Parameters, Monitor и Diagnostics открывают доступ к соответствующим меню, содержащим по несколько кодовых номеров. Кодовые номера позволяют выбрать холостое измерение, калибровочные анализы или анализ образца. Холостые измерения имеют код 1, калибровочные анализы имеют код 2, а анализы образца - код 3. Клавиатура включается при нажатии на любую
Лист № 3 Всего листов 5 функциональную клавишу. Активным является тот символ на экране дисплея, под которым в данный момент располагается мигающий подстрочный курсор (знак подчеркивания).
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационны й номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EA 2400 Data Manager |
1.0.0 и выше |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации для пользователей типографским способом, а также на поверхность систем методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Системы для элементного CHNS/O анализа PE 2400-II. Руководство по эксплуатации для пользователей », главы 4, 5 и 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам для элементного CHNS анализа PE 2400-II
Техническая документация «PerkinElmer Inc.», США
Поверка
Поверкаосуществляется по документу МП 123.Д4-13 «Системы для элементного CHNS анализа PE 2400-II. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 20 декабря 2013 года
Основные средства поверки:
1 Государственный стандартный образец состава цистина ( ГСО 9112-2008)
2 Государственный стандартный образец состава этилендиаминтетрауксусной кислоты (ГСО 9113-2008)
Изготовитель
фирма «PerkinElmer Inc.», США
940, Winter Street, Waltham, MA 02451, USA
Тел.: +1(203)762-1000
Факс: +1(203)762-6000
Email: info@perkinelmer.com,
www.perkinelmer.com
Заявитель
Представительство АО ШЕЛТЕК АГ (Швейцария) г. Москва
Россия, 119334, Москва, ул. Косыгина, 19
Тел.: +7 (495) 935 88 88
Факс: +7 (495) 564 87 87
Email: info@scheltec.ru,
www.scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Принцип действия систем основан на технике органического элементного анализа Прегла-Думаса и состоит из серии последовательных шагов:
-
1 восстановления методом сжигания анализируемого образца в атмосфере чистого кислорода (для одновременного анализа на углерод, водород, азот и серу) с образованием СО2,
Н2О, N2, SO2;
-
2 гомогенизации продуктов;
-
3 разделения продуктов методом вытеснительной хроматографии;
-
4 детектирование с помощью измерения теплопроводности образовавшихся газов
На основе полученных данных производят расчет процентного содержания определяемых компонентов. Результаты измерений выводятся на принтер в виде массовой доли элементов, отношения содержания H/C, N/C и C/N или в виде эмпирической формулы.
Конструктивно системы выполнены в виде моноблока, содержащего пять основных компонентов:
-
- устройство автоматического ввода пробы (Автодозатор);
-
- пневматическая система;
-
- реакционные термостатируемые камеры для сжигания и восстановления;
-
- термостатируемая камера детектора (Детекторный термостат);
-
- пульт с цветной кодировкой клавиш, связанный с флуоресцентным двустрочным дисплеем емкостью 40 знаков.
К системам могут быть подключены дополнительные устройства: матричный принтер для вывода информации на печать; автосамплер на 60 образцов; устройство смены колонок; регуляторы давления (редукторы) для подвода газов; ультрамикровесы с пределом взвешивания 0,1 мкг; устройство для подготовки жидких, летучих и невязких проб; устройство для анализа веществ осажденных на фильтре.
Сиситемы выпускаются в двух исполнениях:
-
1 модель CHN для одновременного определения масс углерода, водорода и азота;
-
2 модель CHNS для одновременного определения масс углерода, водорода, азота и серы.
Эти модификации отличаются набором реактивов, принадлежностей и аксессуаров.
Полностью укомплектованная система позволяет работать во всех 2 конфигурациях (CHN, CHNS). Система начального уровня (CHN-анализатор) при необходимости легко может быть дополнена до полнокомплектной.

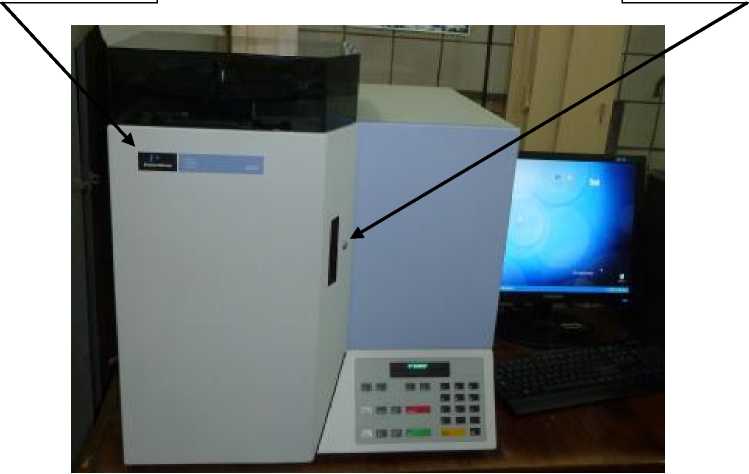

Место нанесения маркировки
Место пломбирования
Рисунок 1 - Общий вид системы элементного CHNS анализа PE 2400-II с указанием места нанесения маркировки и места пломбирования
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт |
|
Система для элементного CHNS анализа PE 2400-II |
1 |
|
Система печати на базе матричного принтера PE 2400 |
1 |
|
Автодозатор PE 2400 |
1 |
|
Ультрамикровесы AD-6000 или AD-6* |
1 |
|
Комплект пробоподготовки PE 2400 |
1 |
|
Комплект ЗИП |
1 |
|
Комплект дополнительного и вспомогательного оборудования и расходных материалов* | |
|
Руководство по эксплуатации для пользователей |
1 |
|
Методика поверки |
1 |
|
* состав комплекта зависит от требований Заказчика | |
систем представлены в таблице 2. Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Диапазоны измерения массовой доли элементов, % C |
28 - 72 |
|
H |
2 - 7 |
|
N |
8 - 30 |
|
S |
11 - 27 |
|
Пределы относительного среднеквадратического отклонения при измерении массовой доли элементов, % C H N S |
10 10 10 10 |
|
Пределы допускаемой относительной погрешности при измерении массовой доли элементов, % C H N S |
±8 ±8 ±8 ±8 |
|
Время анализа, мин: режим CHN |
6 |
|
режим CHNS |
8 |
|
Температура, °С | |
|
в зоне сжигания |
100 - 1100 |
|
в зоне восстановления |
100 - 1000 |
|
в зоне пиролиза |
100 - 1100 |
|
Навеска образца, мг |
0,001 - 500 |
|
Потребляемая мощность, В • А |
3300 |
|
Электропитание осуществляется от сети | |
|
переменного тока | |
|
с напряжением, В |
220 ± 10 |
|
частотой, Гц |
50 |
|
Габаритные размеры (Ш*Г*В) , мм, не более |
610 х 550 х 550 |
|
Масса, кг, не более |
45 |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, °С |
15 - 32 |
|
относительная влажность, % |
20 - 80 |
|
атмосферное давление, кПа |
96 - 104 |
