Номер по Госреестру СИ: 30247-11
30247-11 Уровнемеры
(5400)
Назначение средства измерений:
Уровнемеры 5400 предназначены для бесконтактного измерения уровня в резервуарах жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, уровня сыпучих кусковых материалов с размером гранул до 10 мм.
Внешний вид.
Уровнемеры

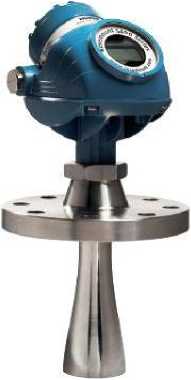

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.06.2021
Номер записи - 115453
ID в реестре СИ - 337853
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; с 2013 г. - 4 года
Наличие периодической поверки - Да
Модификации СИ
Rosemount 5401AF, Rosemount 5400, FR5402, 854, 5408, 5402АН1, 5402AH1I14SPVCAM1QGS3, 5402AH1I13SPBCAM1QGS6, 5402AH1I13SPBCAM1QG, 5402AH, 5402, 5401, 5400 мод.5402, 5400 мод. 5402, 5400 исп. 5402, 5400 , модель 5402, 5400 (мод. 5402), 5400, 5302,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 893
Выдано извещений - 1
Кол-во периодических поверок - 54
Кол-во средств измерений - 168
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3819 дн.
Приказы РСТ, где упоминается данный тип СИ
№801 от 2016.06.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1190 от 2020.07.14 Об актуализации Перечня
№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№586 от 2013.06.12 О переоформлении свидетельств об утверждении типа среджства измерений (Регистрационный номер в Гос.реестре СИ 44186 по 44188)
№2278 от 2020.12.29 О внесении изменений в описание типа на Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
№1912 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1215 от 2025.06.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Уровнемеры (5400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Tank Radar AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2024 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
69485-24 14.08.2029 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Уровнемеры (5400)
Стоимость поверки Уровнемеры (5400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
2653 | 5026 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7636 | 5026 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 5026 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 5026 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3490 | 5026 |
Программное обеспечение
Алгоритм, реализующий функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM с использованием маски (фотошаблон). ПО, встроенное в микросхему, не изменяемое и не считываемое.
Уровень защиты программного обеспечения уровнемеров 5400 от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемера 5400 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам 5400Техническая документация «Emerson Process Management/Rosemount Inc.» (США, Швеция).
ГОСТ Р 8.660-2009 ГСИ. Уровнемеры промышленного применения. Методика поверки
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
Основные средства поверки:
-
- установка для поверки уровнемеров, ПГ ±1 мм;
-
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Rosemount Tank Radar AB», Швеция
Адрес: Gamlestadsvagen 18B
P.O. Box 13045, SE-402 51 Goteborg, Sweden
Телефон: +46 31 337 00 00
Web-сайт: www.rosemount-tankradar.com
Заявитель
ООО «Эмерсон»
Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, 5 этаж
Телефон: +7 (495) 981 9811
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
Адрес: 117418 Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
E-mail: info@rostest.ru
Принцип работы уровнемеров 5400 основан на измерении разности времён между импульсами, излучаемыми уровнемером, и отраженными от поверхности измеряемой среды.
Уровнемеры 5400 состоят и следующих функциональных блоков:
-
- приемо-передающего устройства с антенной, формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя, выполняющего измерение разности времён и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
-
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по интерфейсам (4-20) мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.
Уровнемеры 5400 имеют следующие исполнения:
-
- 5401 - применяется при измерении уровня в резервуарах, в которых возможно образование пены, пара и колебания измеряемой среды;
-
- 5402 - применяется при измерении уровня в резервуарах, оборудованных патрубками или байпасными трубами.
Рисунок 1
Таблица 1 -
|
Наименование параметра |
Значение | |
|
5401 |
5402 | |
|
Диапазон измерений расстояния до поверхности среды (уровня), м |
30 | |
|
Переходная зона (от нижнего края антенны), мм |
150 | |
|
Ближняя зона (от нижнего края антенны), мм |
400 | |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня от ближней до переходной зоны, мм |
±30 |
±15 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня от поверхности среды до ближней зоны, мм |
±10 |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от минус 40 °С до +80 °С, на каждые 10 °С, % |
±0,05 | |
|
Рабочая частота, ГГц |
6 |
26 |
|
Излучаемая мощность, мВт, не более |
1 | |
|
Напряжение питания постоянного тока, В |
от 14,0 до 42,4 | |
|
Потребляемая мощность, Вт, не более |
1,0 | |
|
Г абаритные размеры, мм, не более |
528x235x235 | |
|
Масса, кг, не более |
14,0 | |
|
Условия эксплуатации:
|
от - 40 до +80 от - 20 до +80 от 5 до 100 от 84,0 до 106,7 | |
